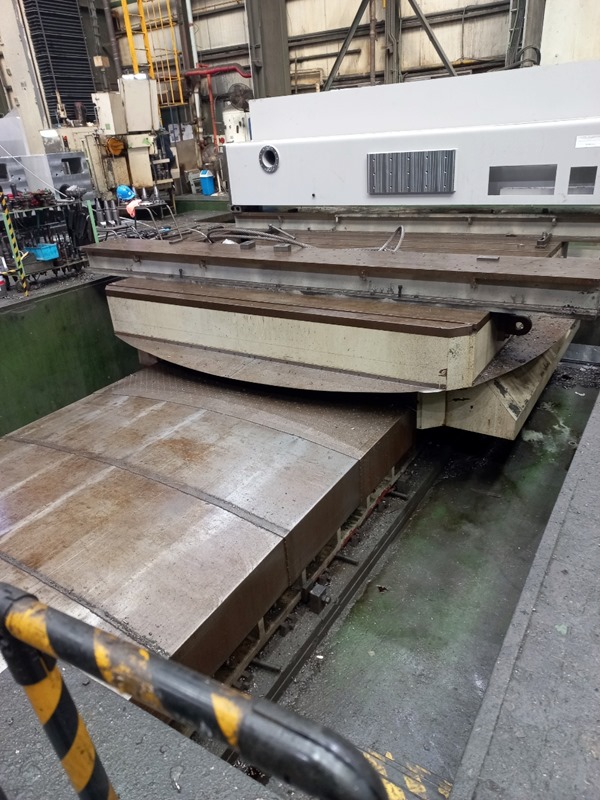

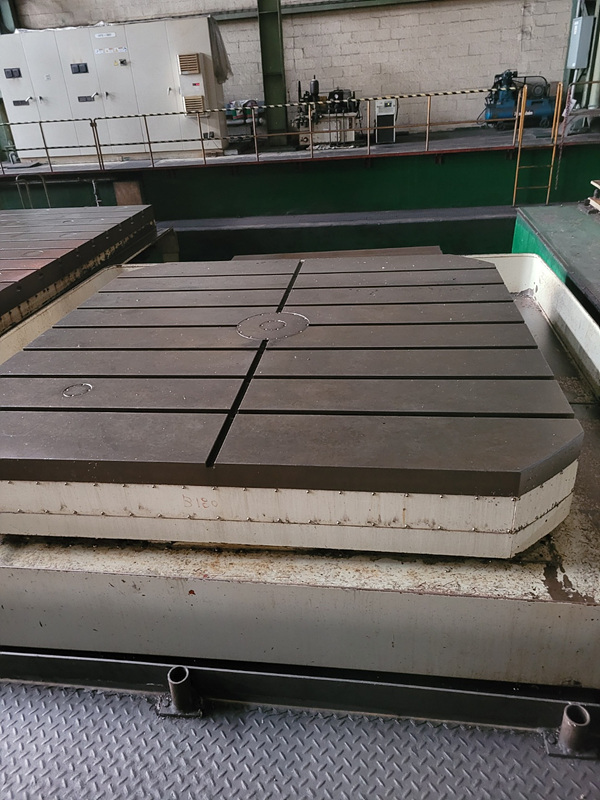

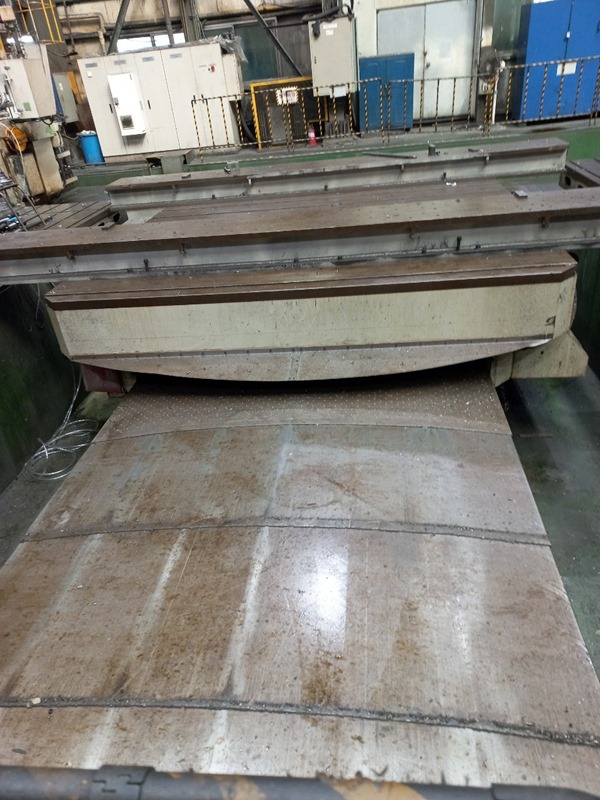

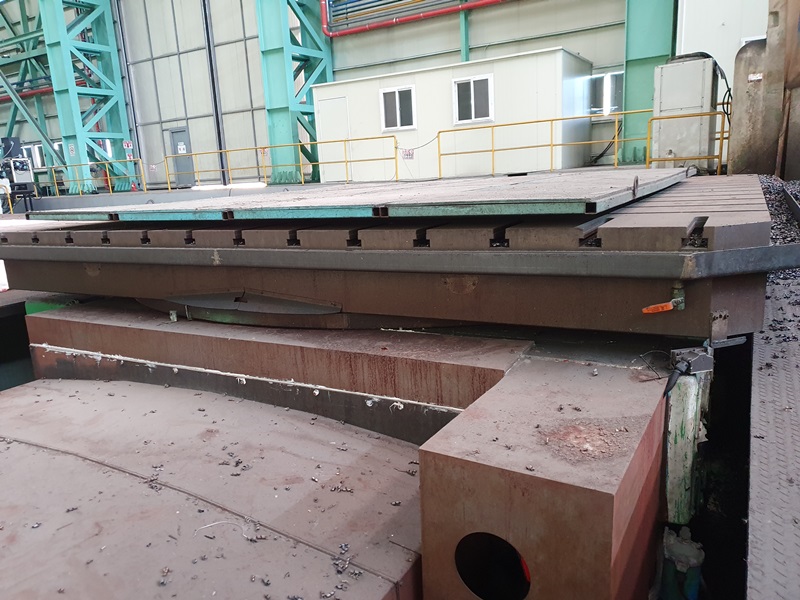

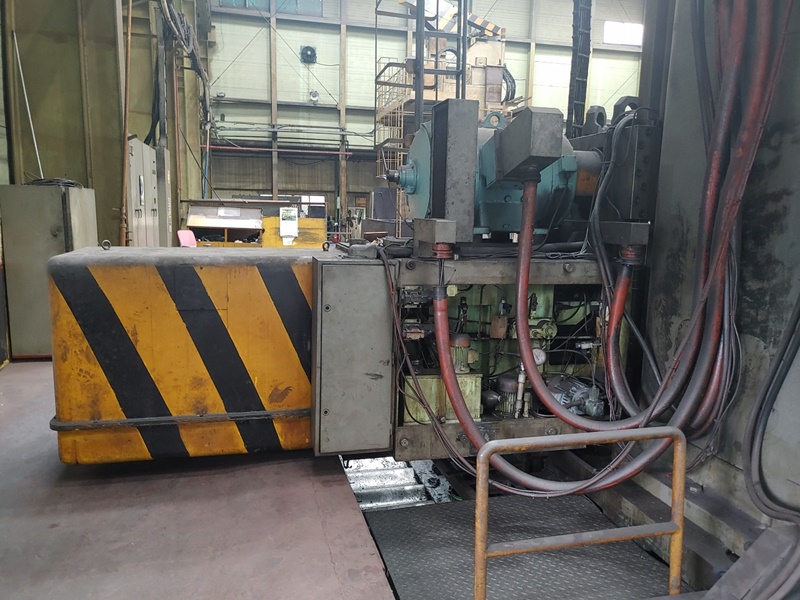

NC로터리테이블 3500×3500 적재100톤
V축 이동량 2500 (웜랙기어)
화낙 시스템에 사용

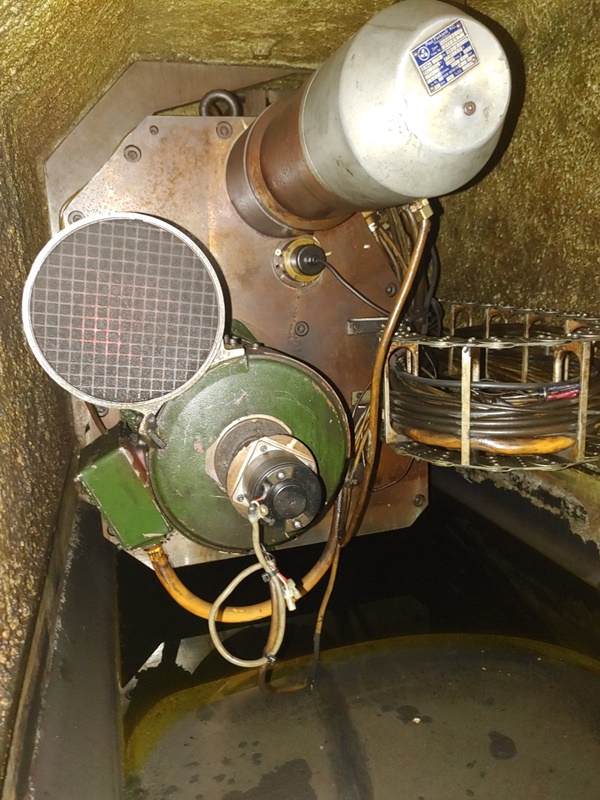

회전 및 변환용 인코더가 있는 Fanuc 모터
피니언과 웜랙으로 V축 이동
이중 강화 테이블 및 측면 지지대로 인한 100톤 적재 중량

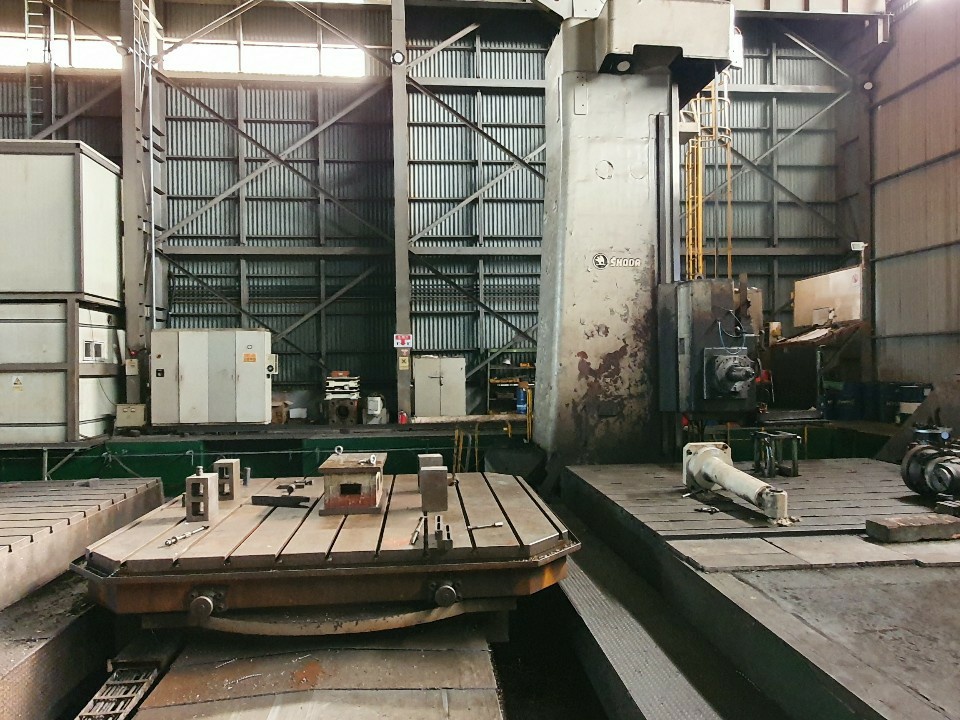

로터리1400x1600

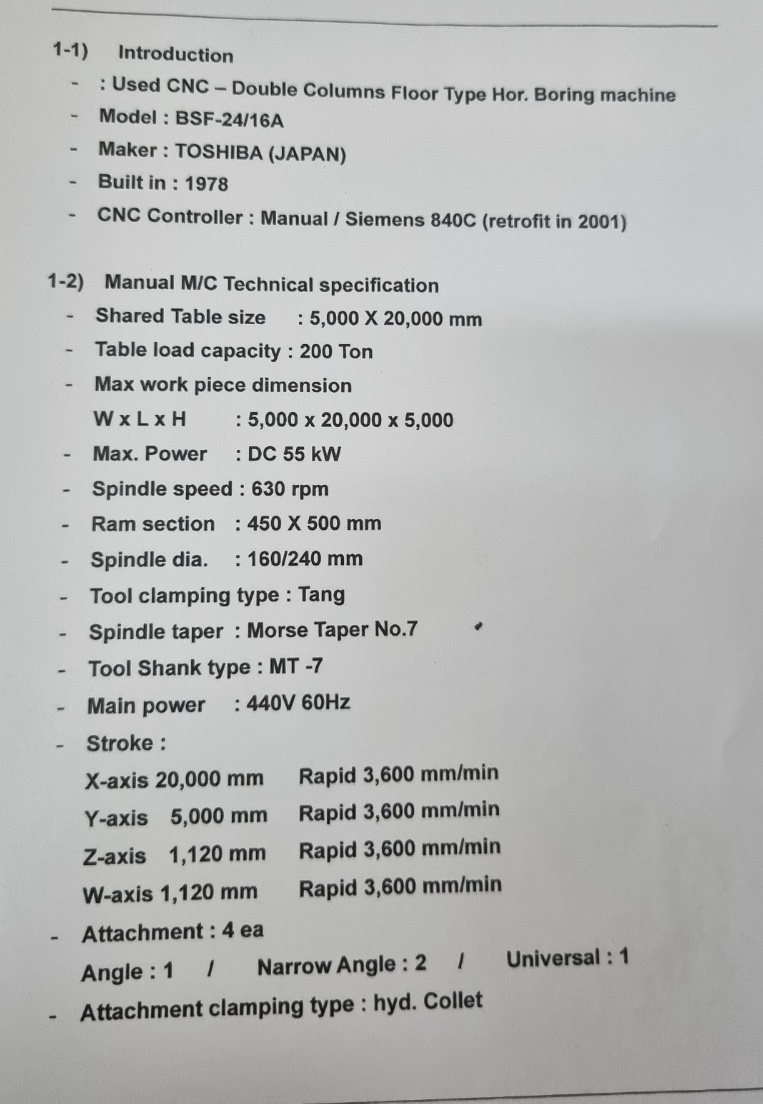

더블컬럼타입(동일사양이나 1개는 범용타입)
지멘스 840D(2001년 교체)
주축 Ø160
램 사이즈 450x500

로터리테이블 (별도 화낙 시스템 조작)
크기 4000x3600
가공중량 40톤~
0.001도 인덱싱

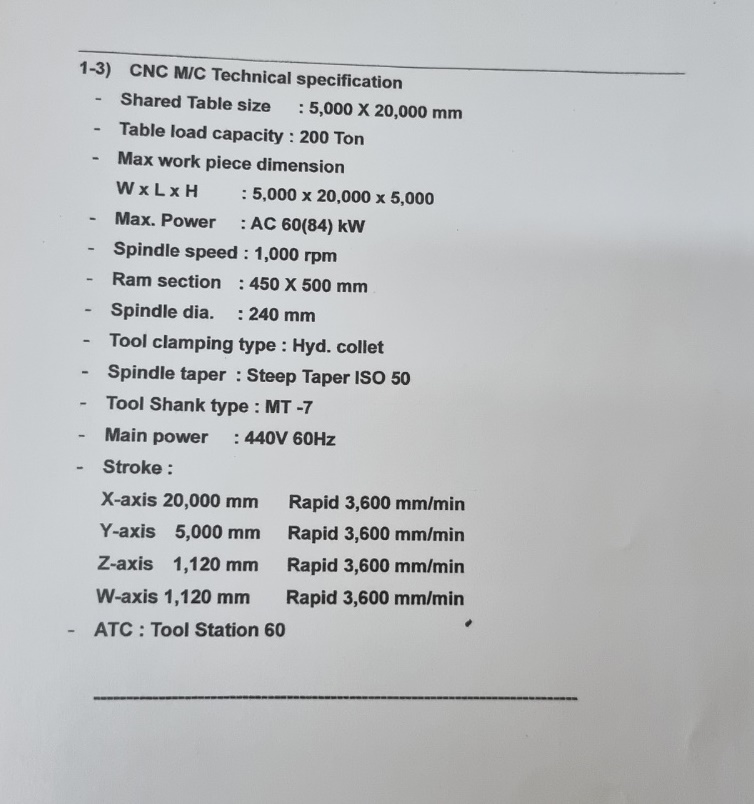

XYZW 18000x5000x1120x1120
X축 랙 기어, 리니어 스케일

BT50
55kW 630rpm

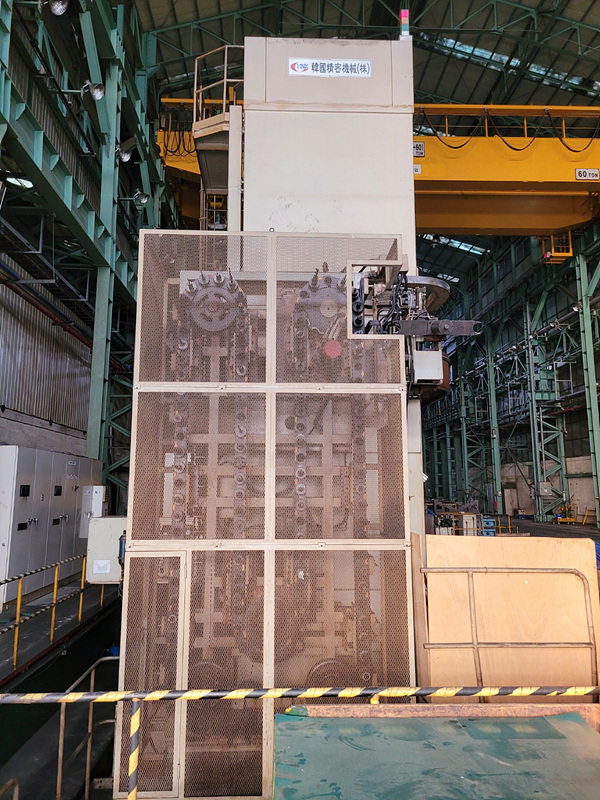

ATC60

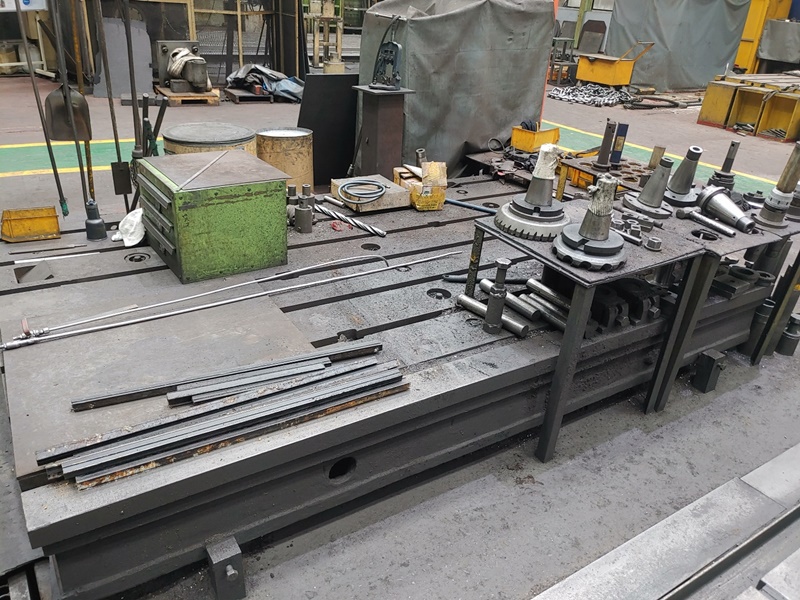

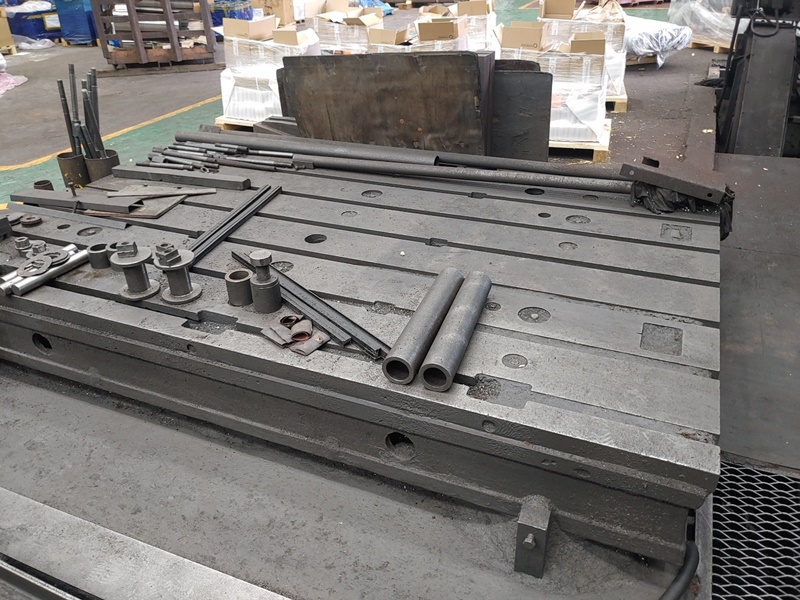

고정테이블, 직각테이블, 앵글헤드 4개

도스낙777
XYXW 3000x2300x1600x700

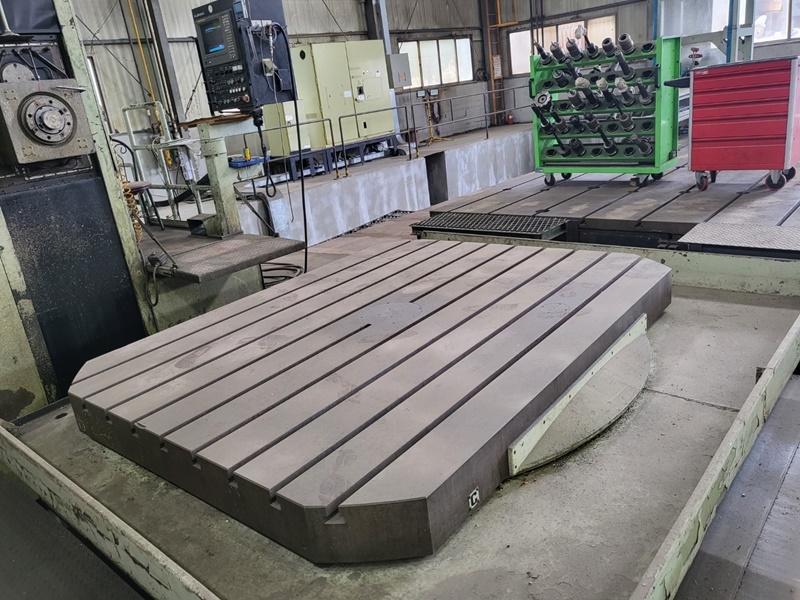

로터리테이블 1800x2200, 0.001도, 10톤 적재
BT50
ATC60
2500rpm AC 22/18.5kW
국내사용중

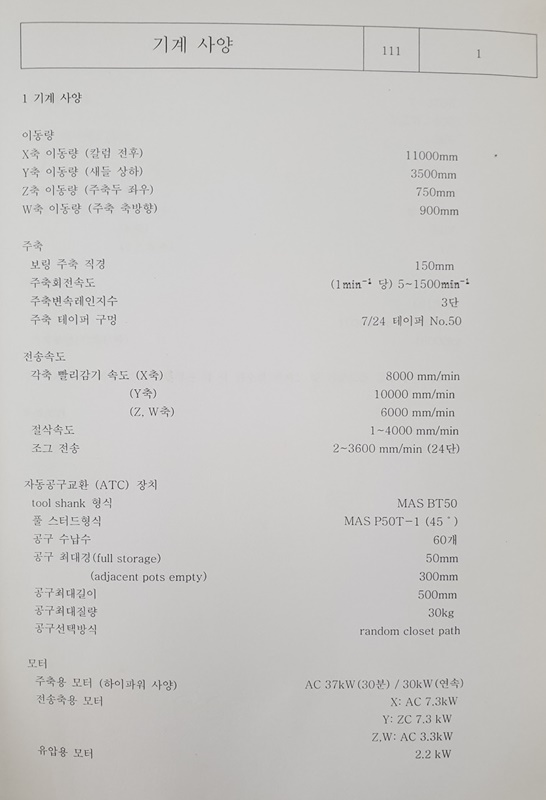

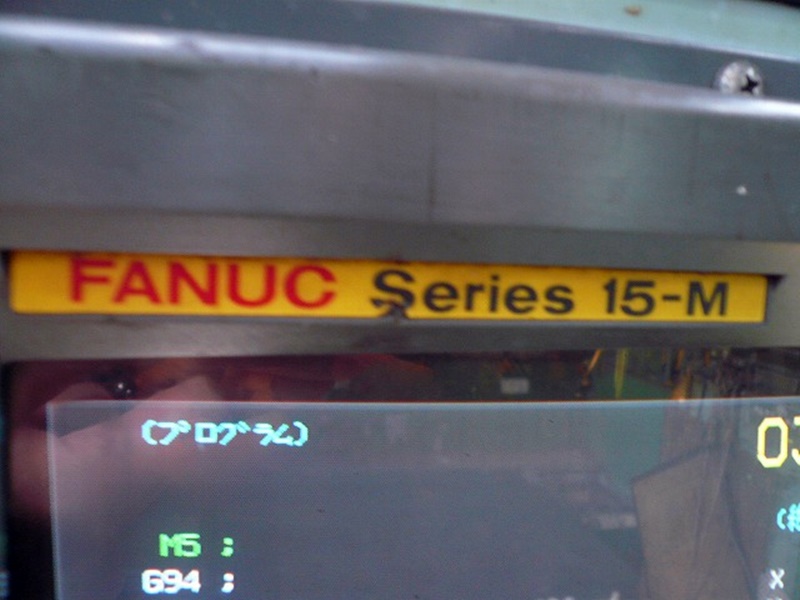

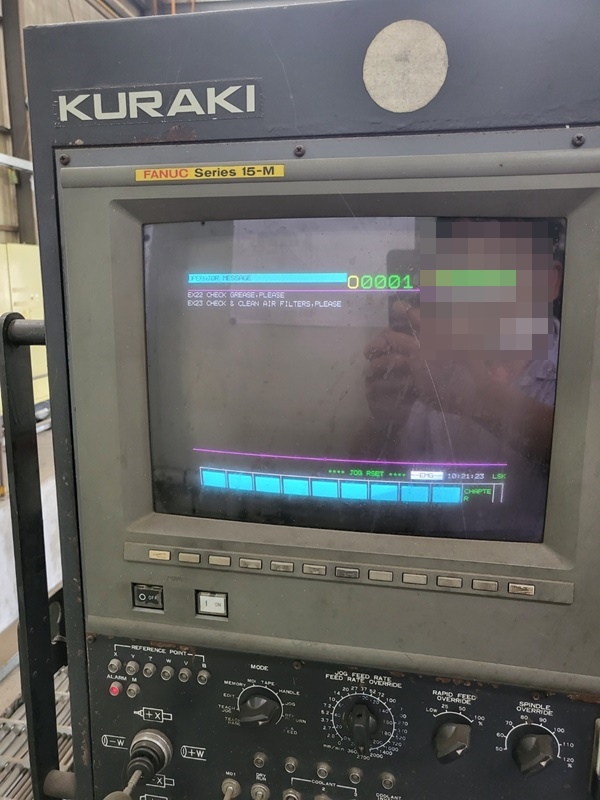

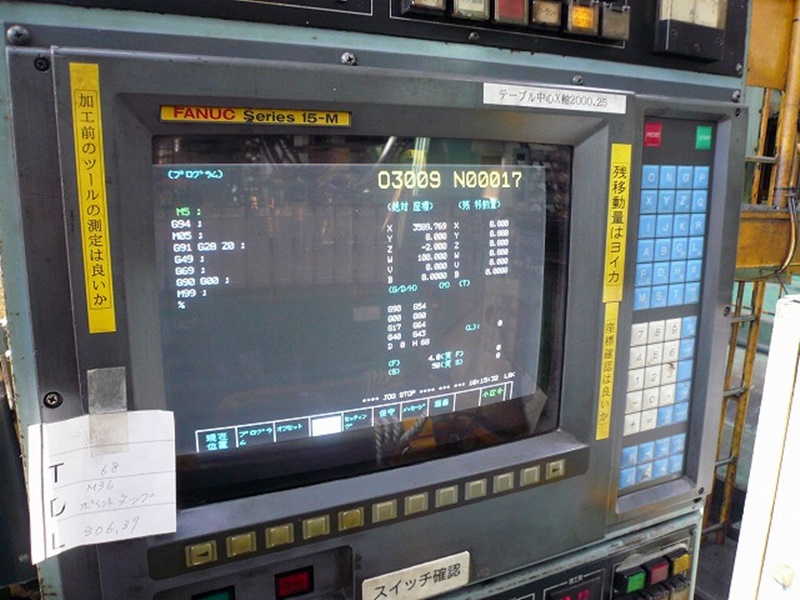

화낙 15M

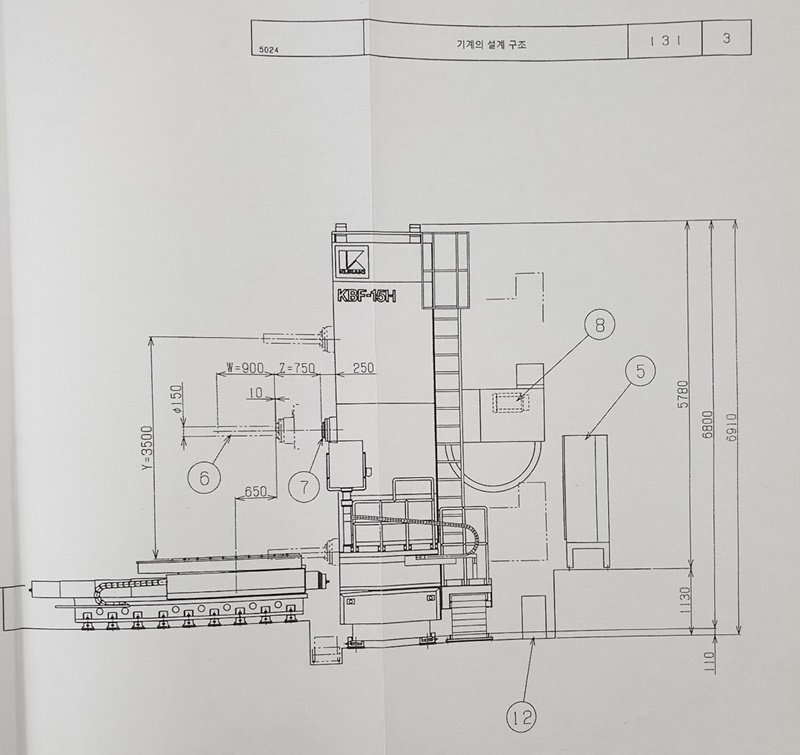

XYZW 11,000/3,500/750/900

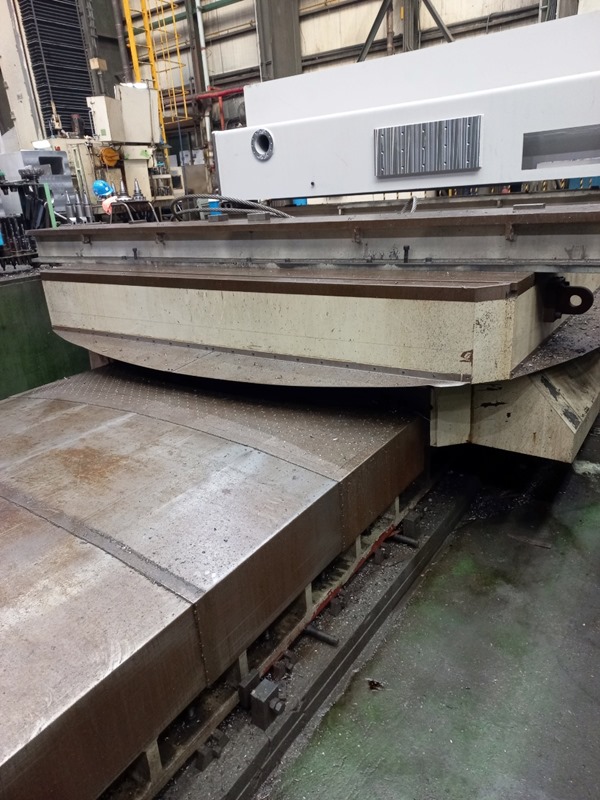

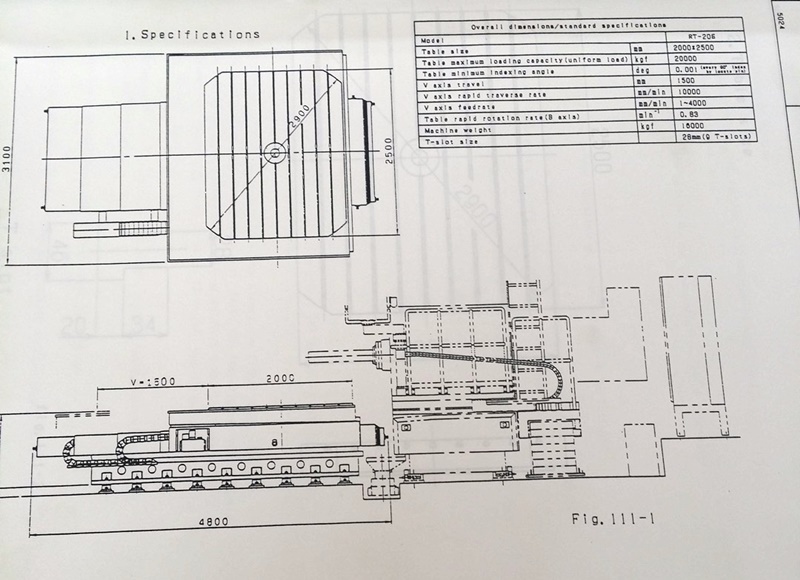

로터리테이블(RT-20S) 2000 x 2500 (적재 20톤, 0.001도, V축1500)
Ø150

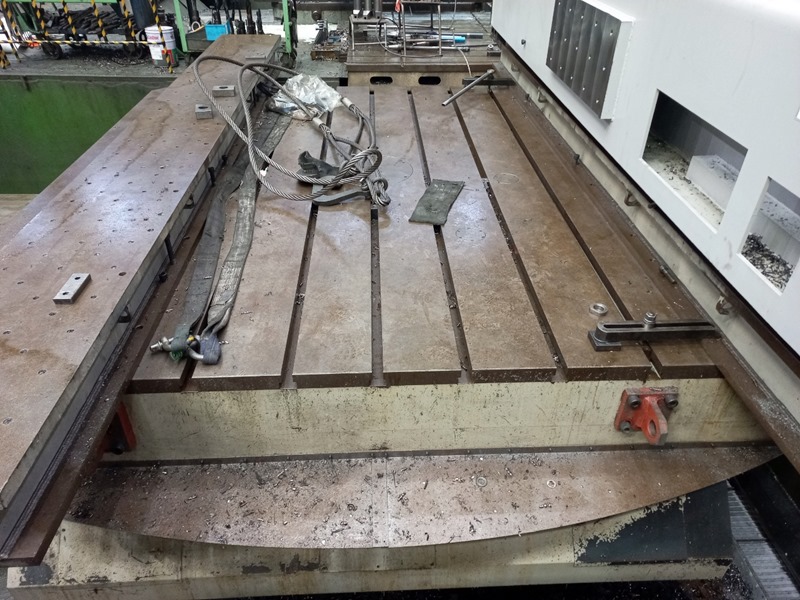

고정테이블 4000 x 6000
1500 rpm
AC 30/37kw
ATC 60

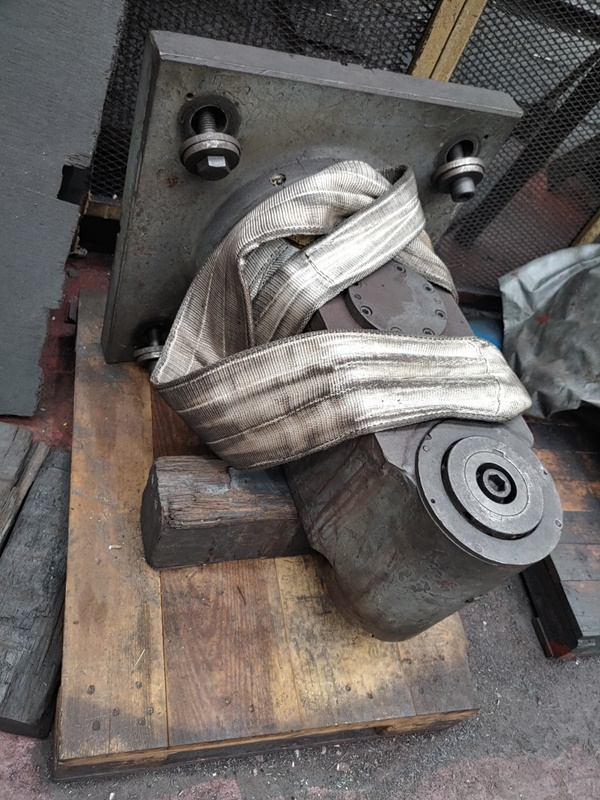

90도 앵글헤드

장비중량
로터리테이블 중량 15톤

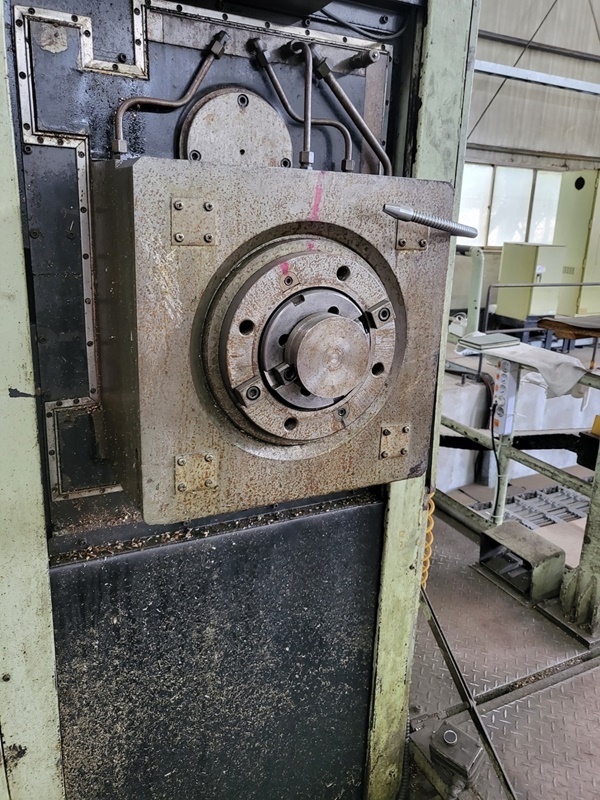

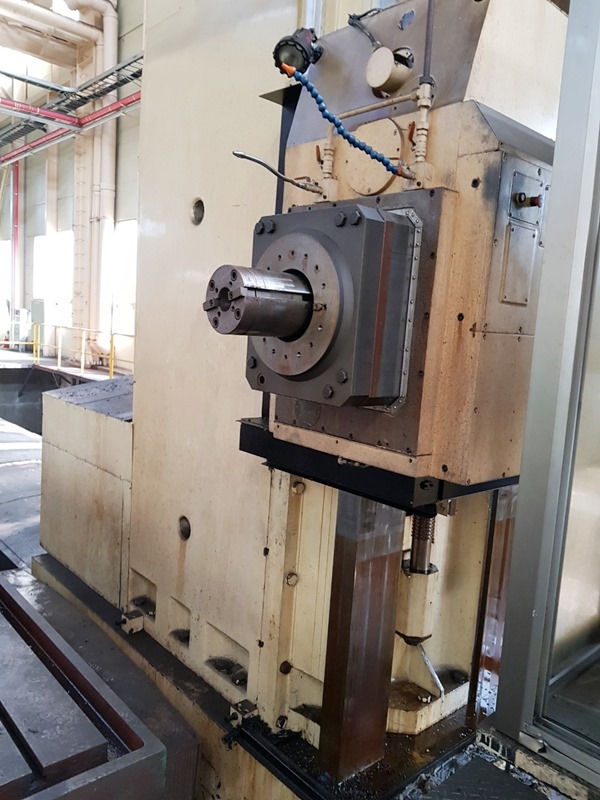

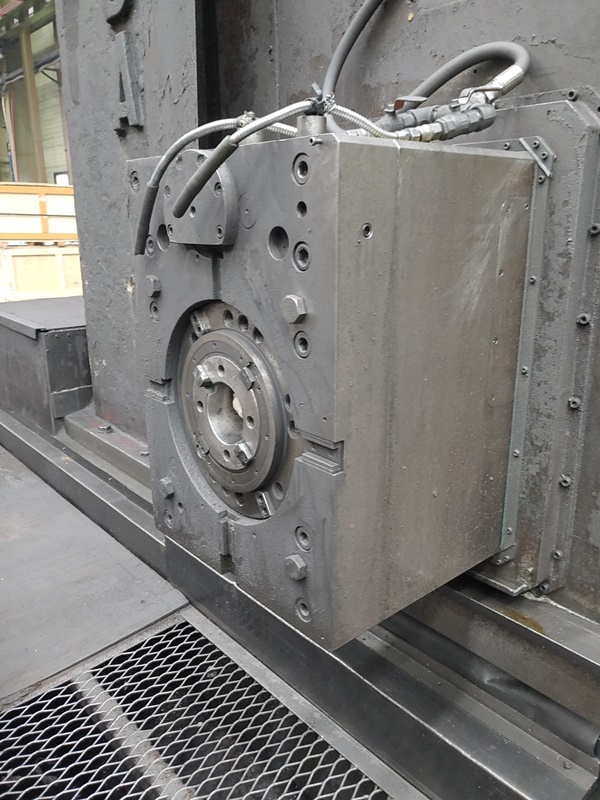

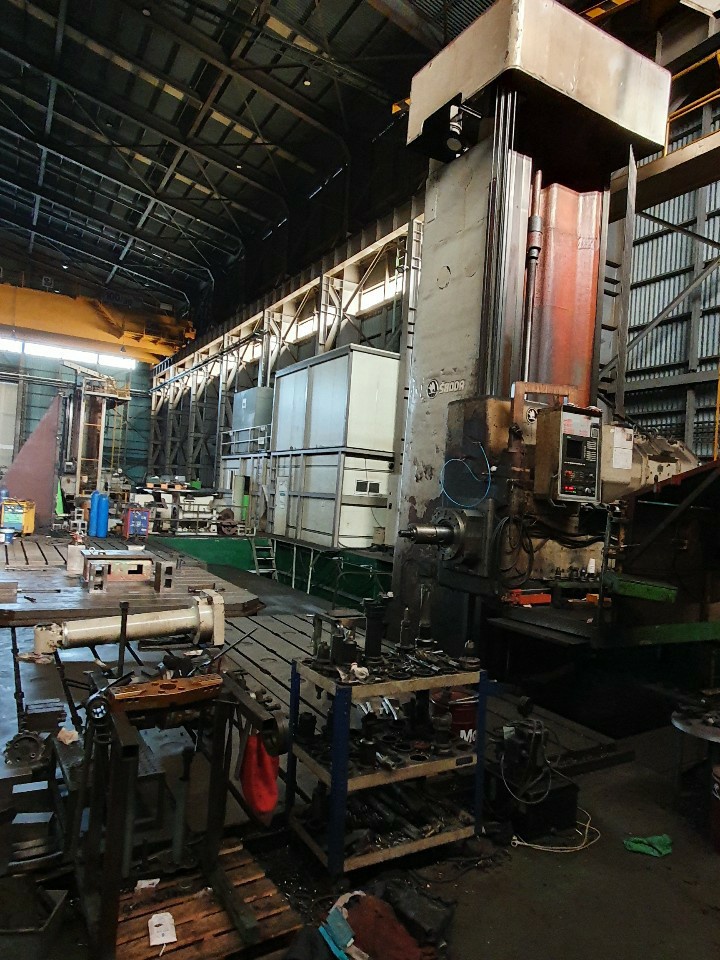

주축 Ø180 램타입

화낙15M(1992년 구형 화낙에서 업그레이드)
스핀들 Ø180
램사이즈 450x450
램 이동량 1150
BT50, 600rpm, ATC50
XYZW 12000x4500x1150x1150

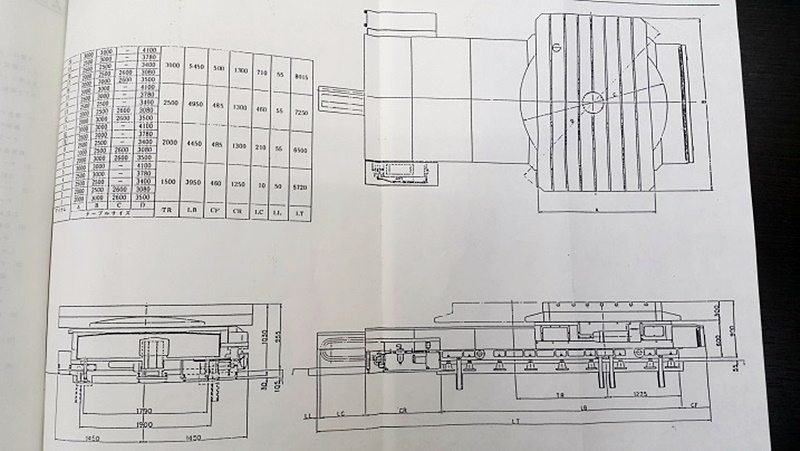

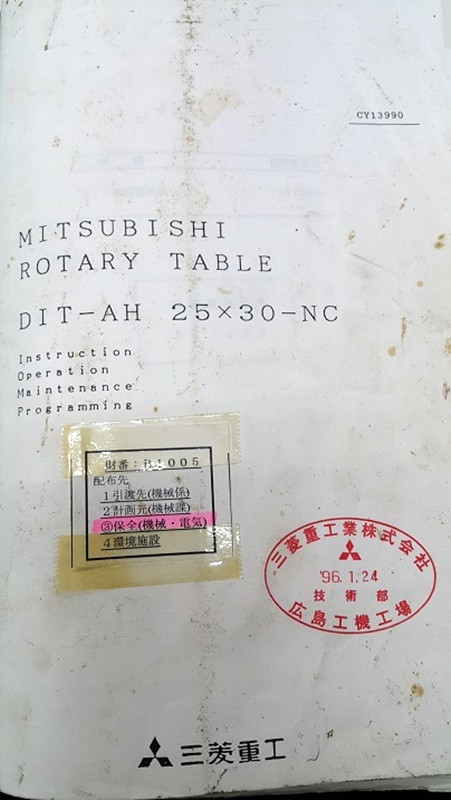

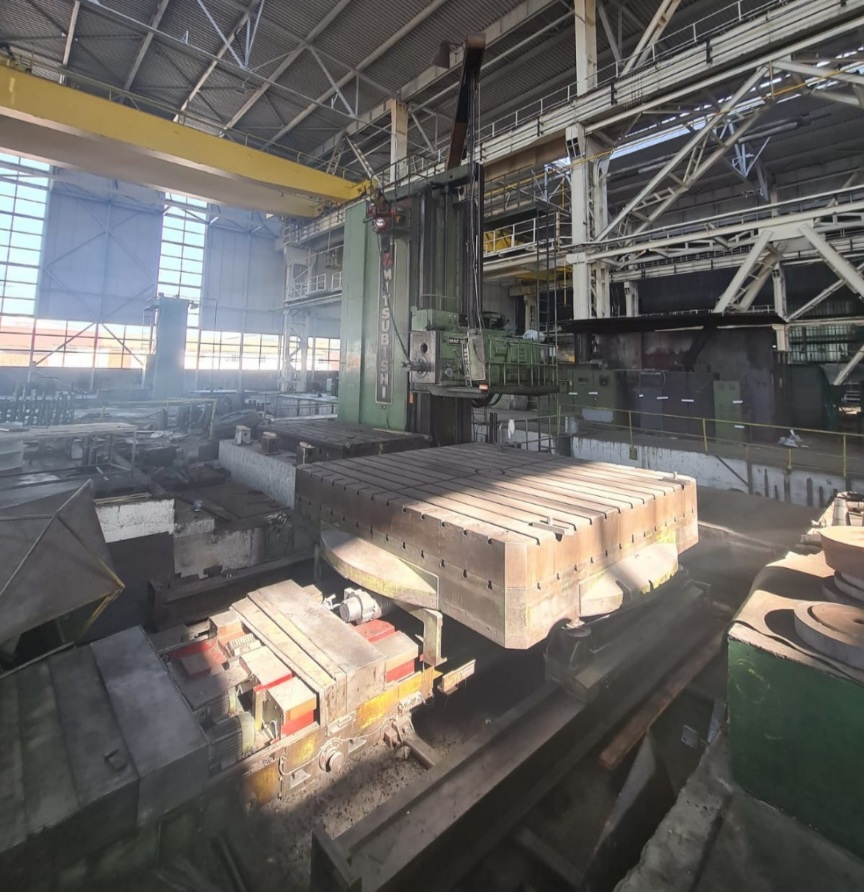

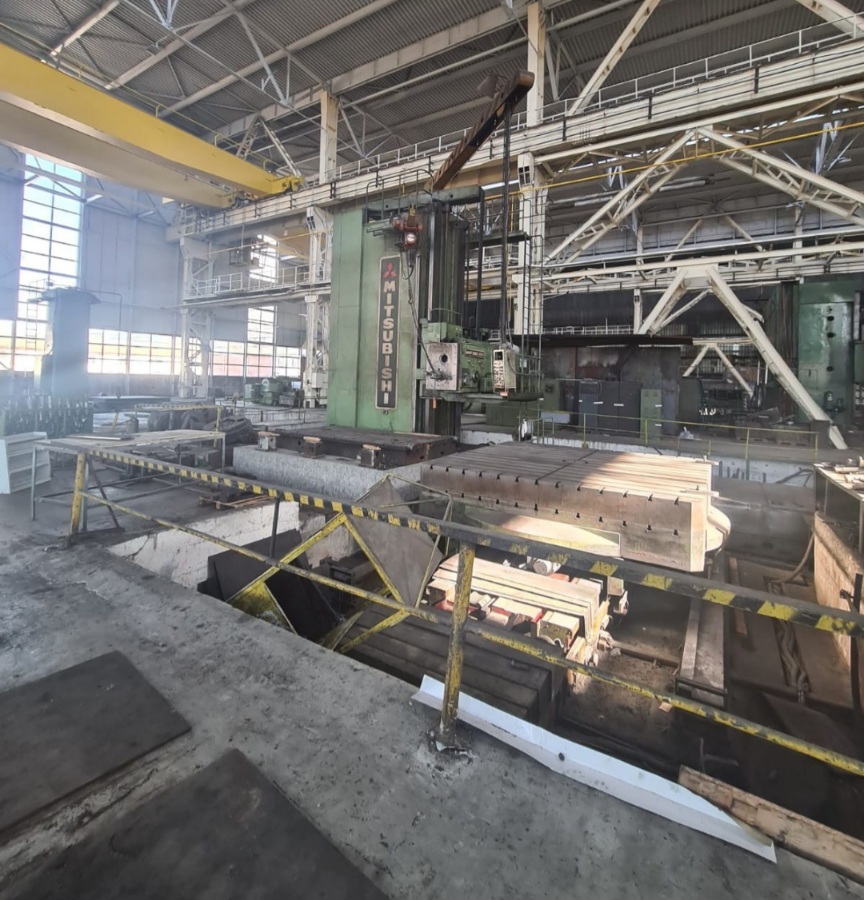

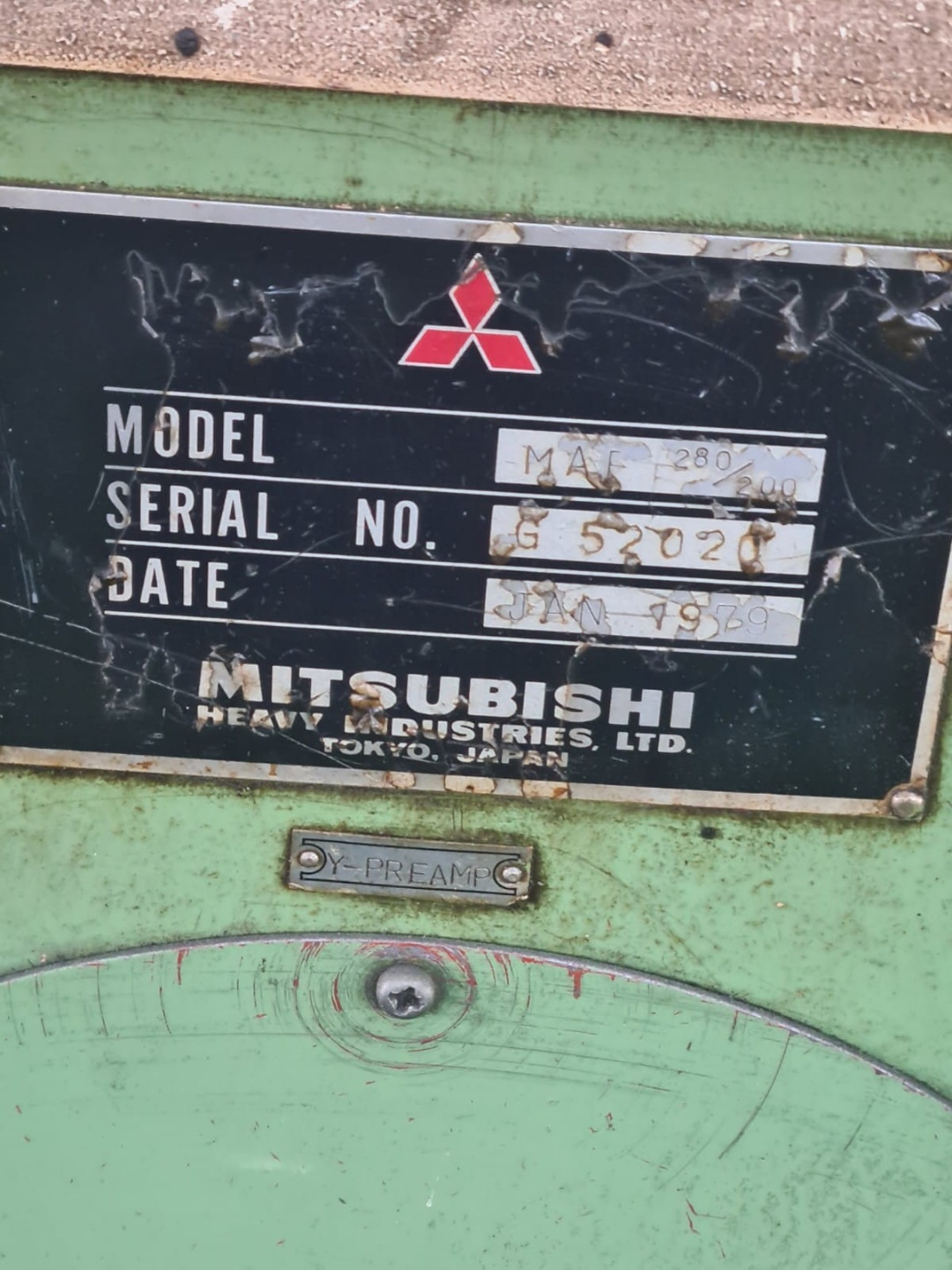

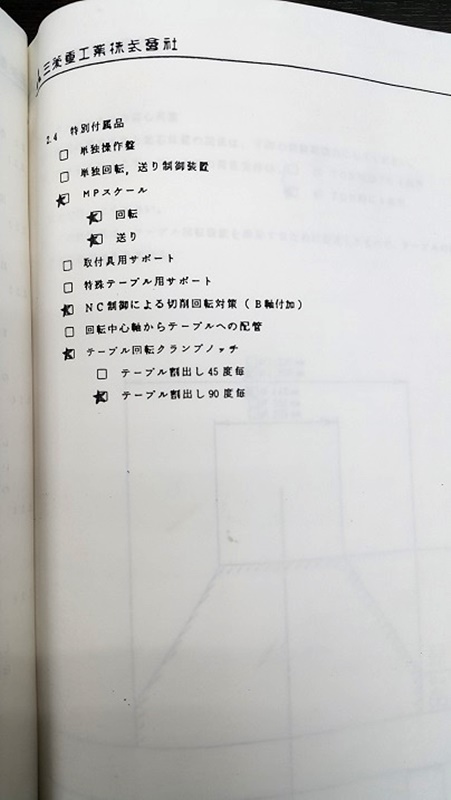

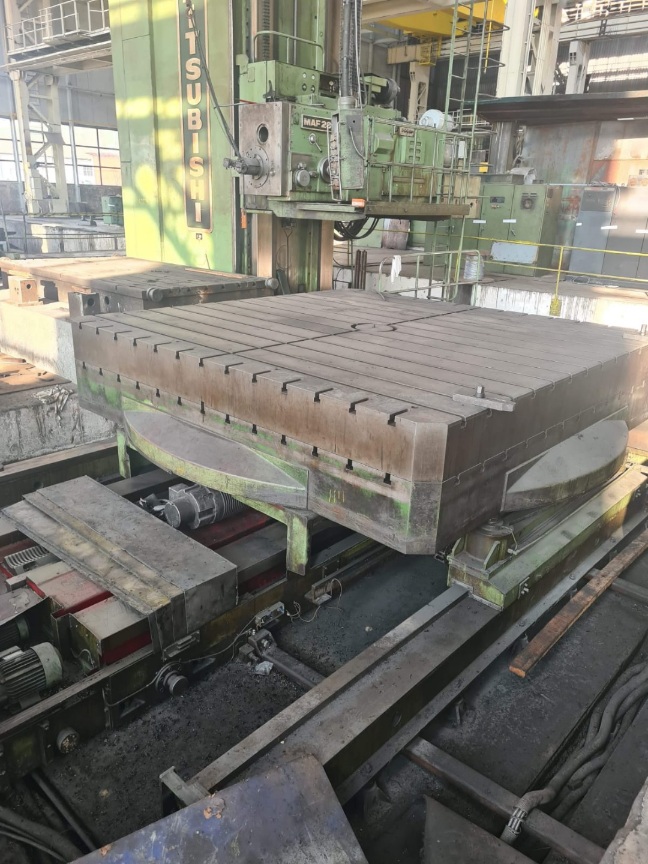

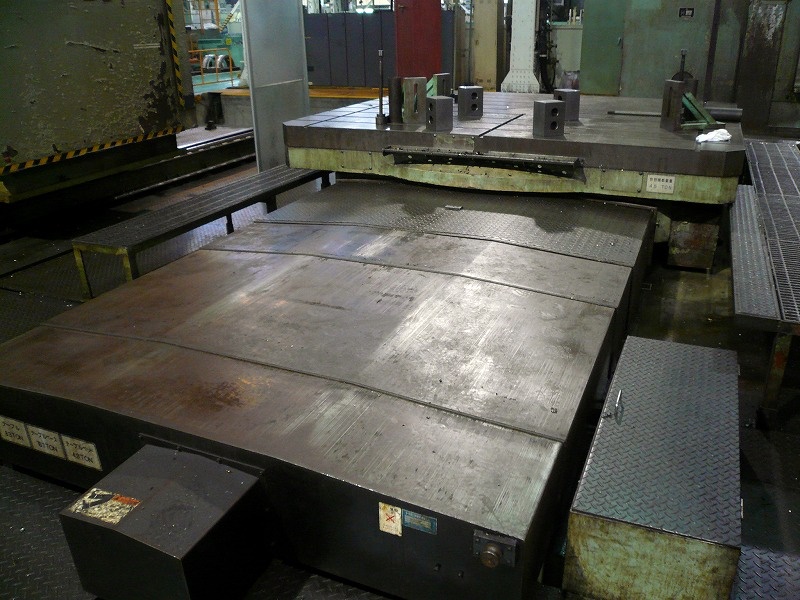

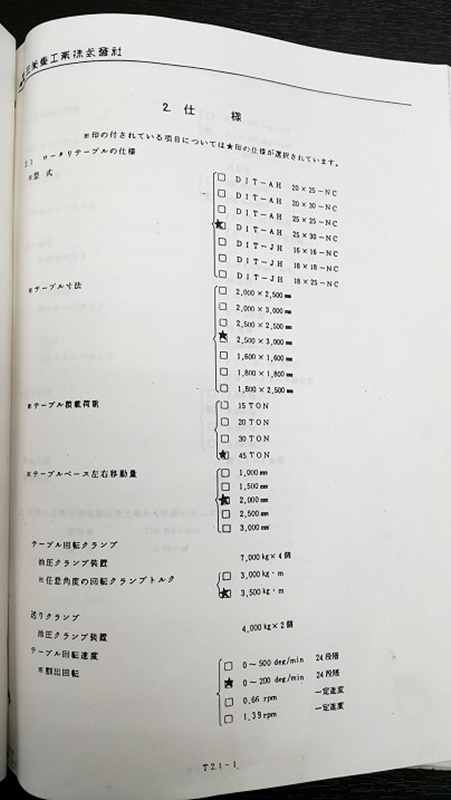

미쓰비시 NC로터리테이블
2500x3500 , 적재중량 45톤
자체중량 17톤

설치면적 20x7.7x9.5m
장비중량 135톤

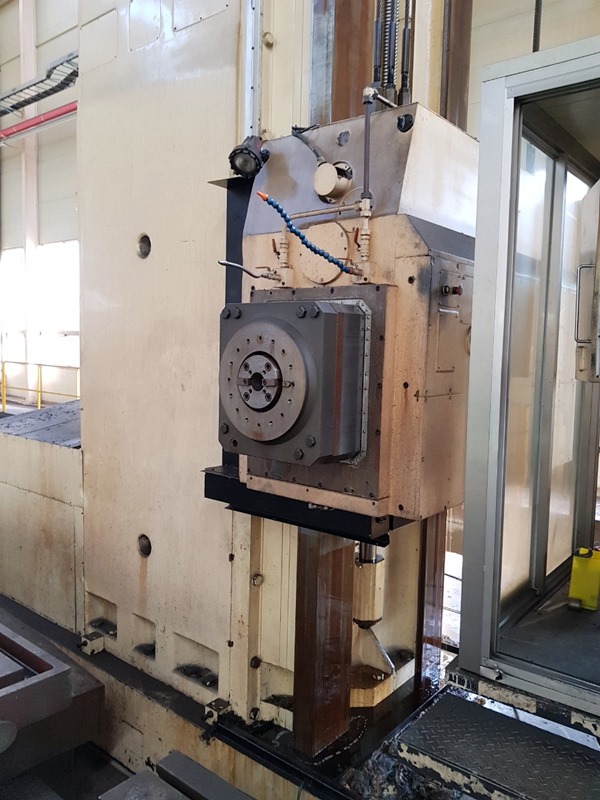

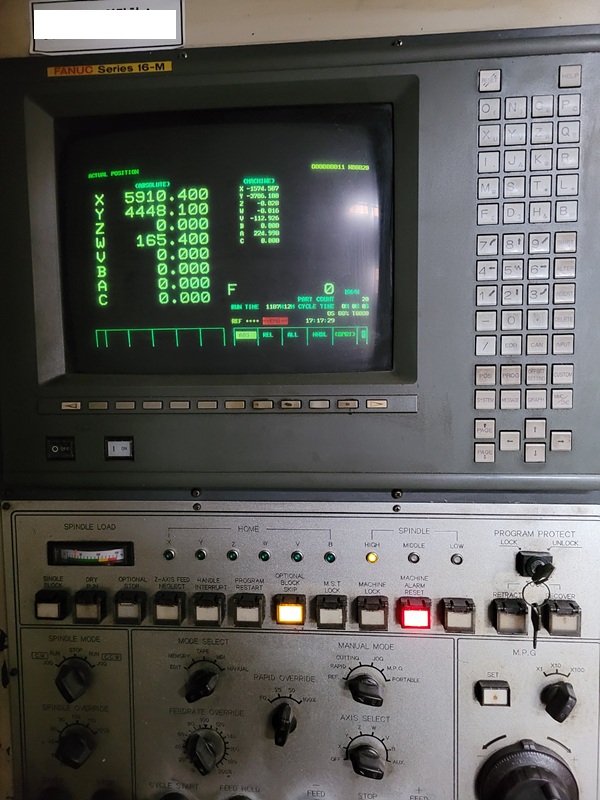

화낙16M
로터리2500x2500  0.001도  30톤 적재

2컬럼
화낙18iM(컬럼당 1개씩 장착)
스핀들 Ø200, Ø150
Y축 이동거리 5000mm
Z2 주축기어박스 상하높이 1200mm, 700mm
Z1 인아웃거리 900mm, 700mm

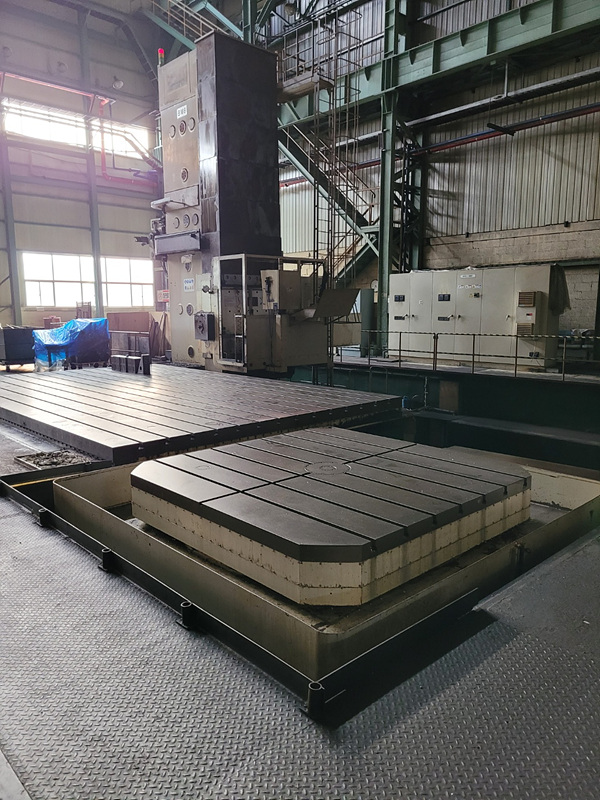

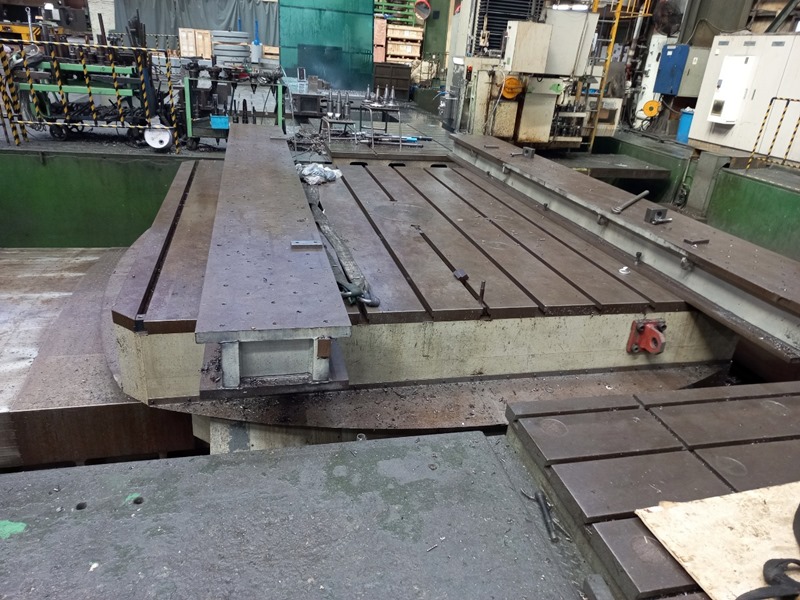

NC로터리테이블 4000x4000mm, V축 2500mm, 0.001도 인덱싱, 회전속도 1.3rpm, 60톤 적재

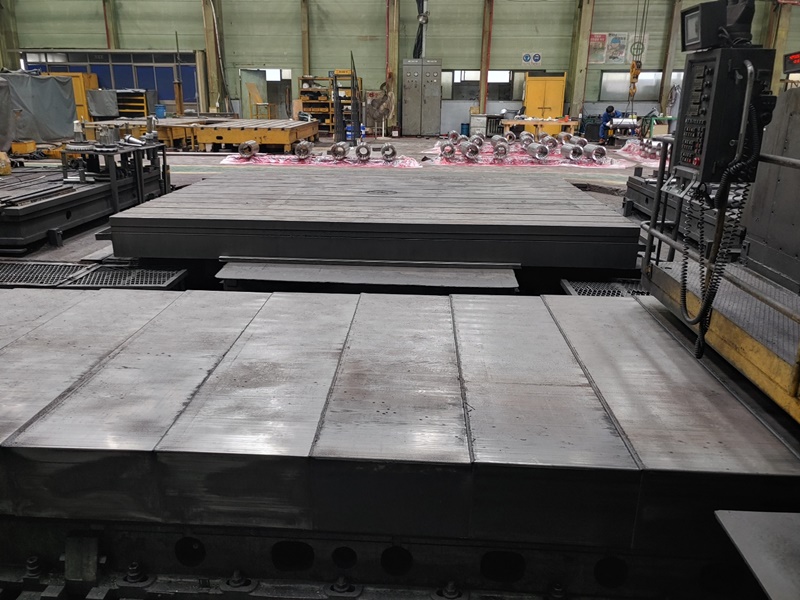

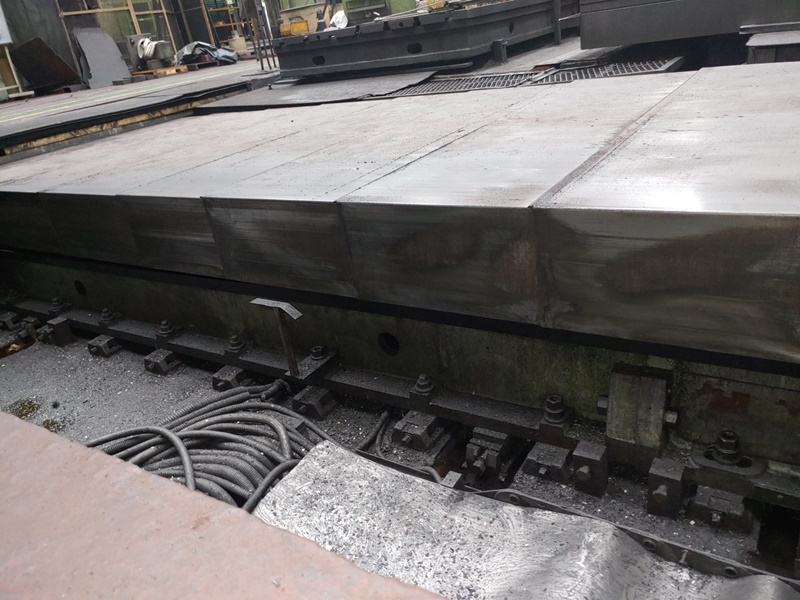

고정테이블 4000x4000x280 12장(8000x24000)

X축 이송 랙 피니언기어, 그외 모두 볼스크류
XY축 리니어스케일 장착

2014년 범용장비를 볼스크류로 교체, 베드연마스크래핑, NC시스템 개조

100톤적재 V축만NC B축은1도 수동인덱싱
인터페이스해서 화면에 표시되도록 설치가능함

화낙18M(XYZWVB)
Ø200
XYZW 18000*4000*750*800
테이블 6000*4000(2EA)
로터리테이블 2500-3000, V축, 90도 인덱싱
AC75kW
베드폭 2400 베드길이 19000
리니어스케일 XYZ

https://youtu.be/Uh8tHFiBmnE

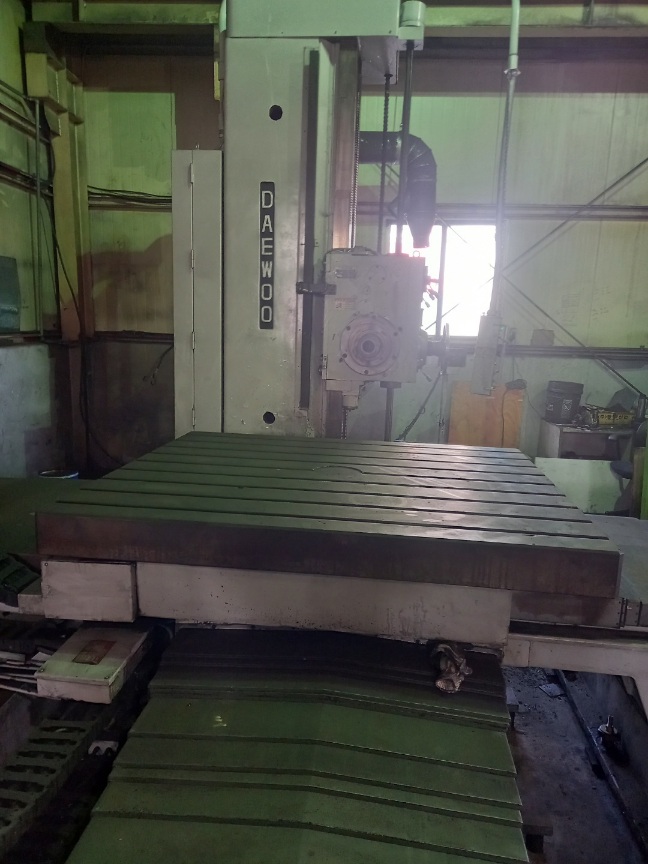

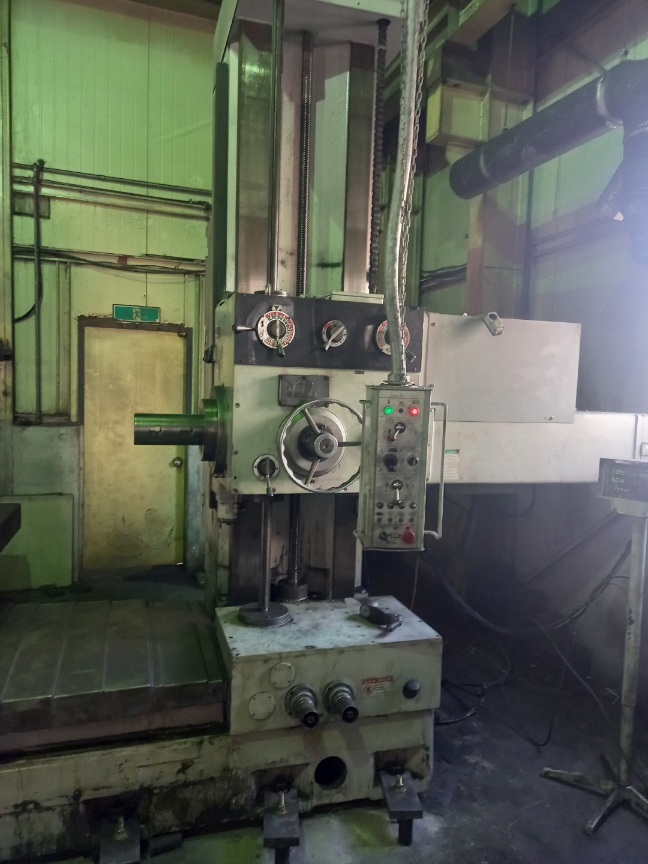

테이블 1100*1600
XYZ 1300*1100*1600

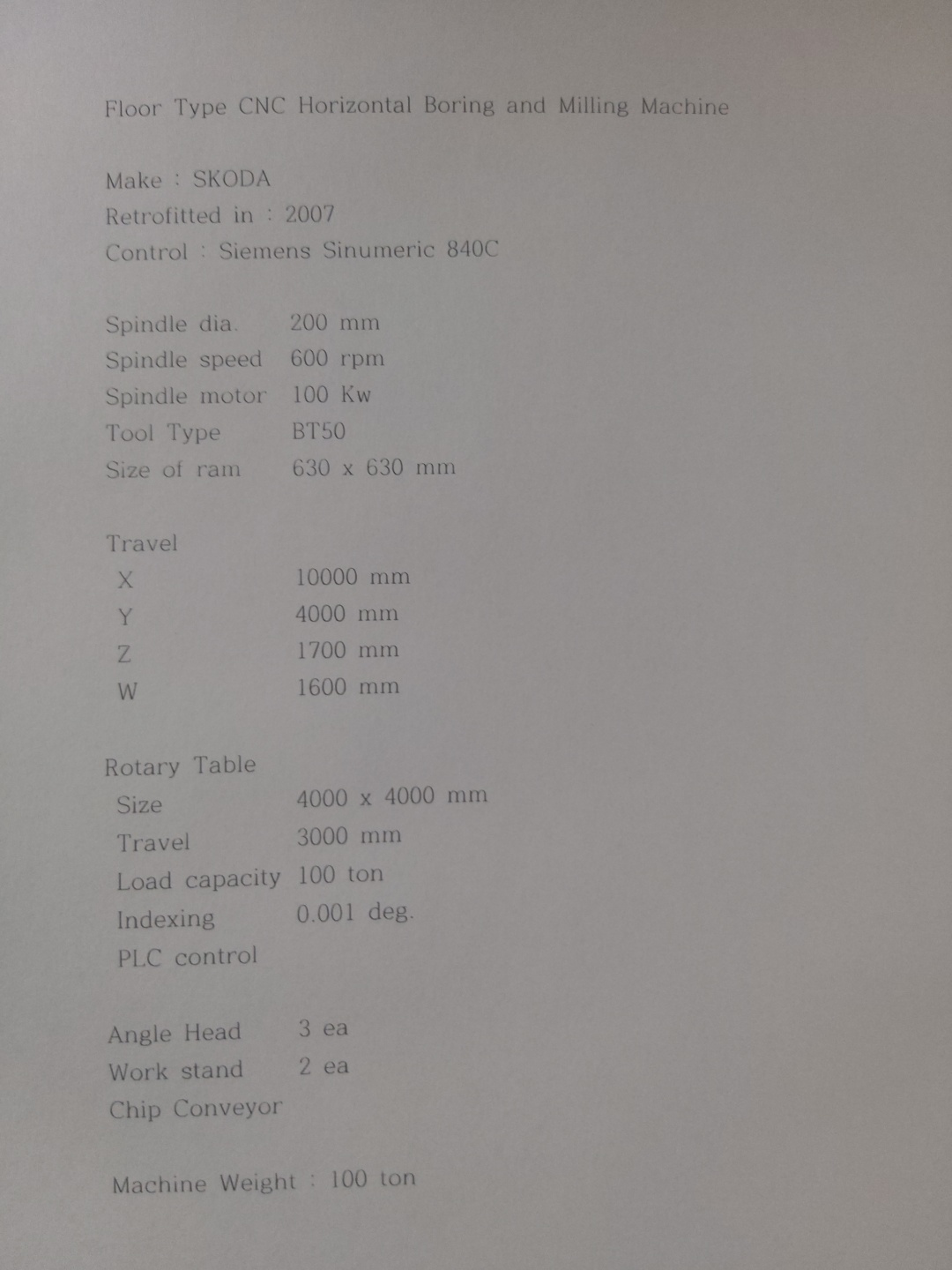

레트로핏 2007년
지멘스840c
스핀들 600rpm 100kW
BT50
XYZW 10000/4000/1700/1600

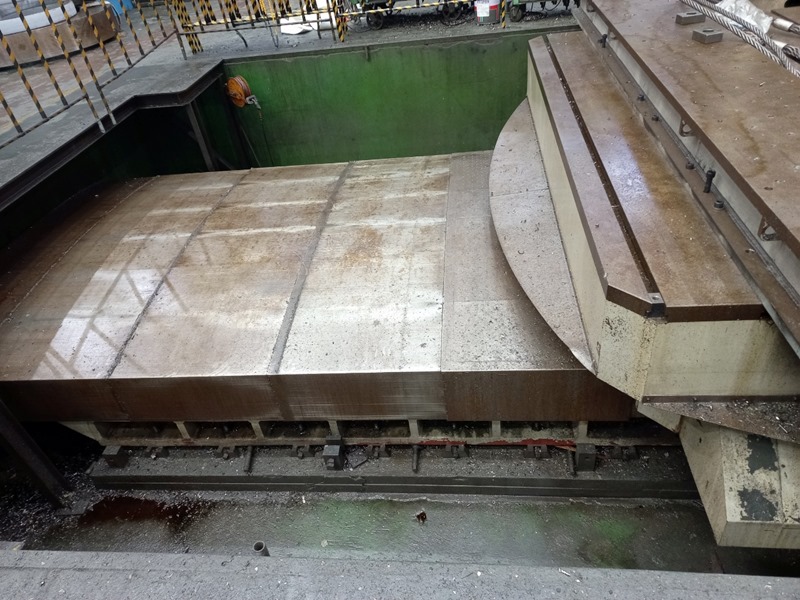

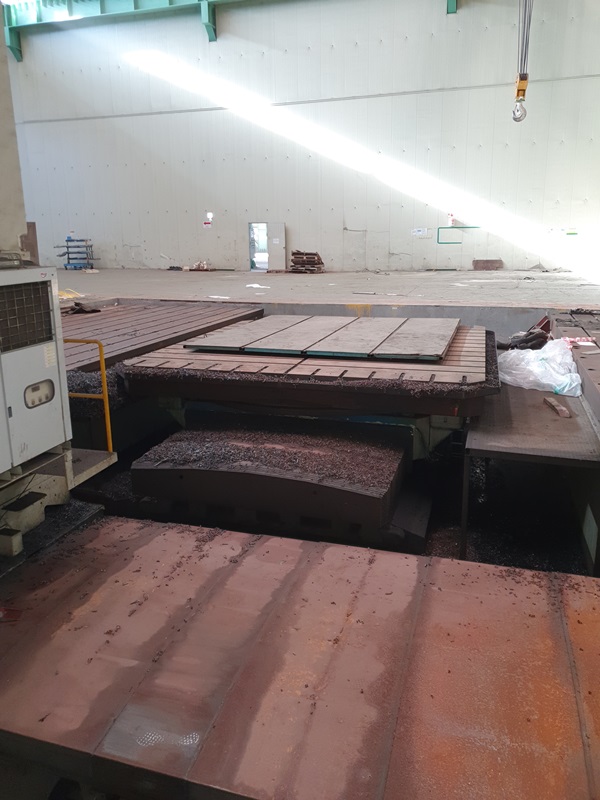

로터리테이블 4000×4000 이동량3000 0.001도 가공중량100톤 PLC컨트롤

앵글헤드3
작업스탠드2
칩컨베어
장비중량 100톤

https://youtu.be/uiXKeckOvvs
