ELB자체 시스템
테이블 1500x5000
XYZ 5000x1500x1000
문폭 2100
국내공작기계업체 사용중

화낙18G (11M에서 교체)

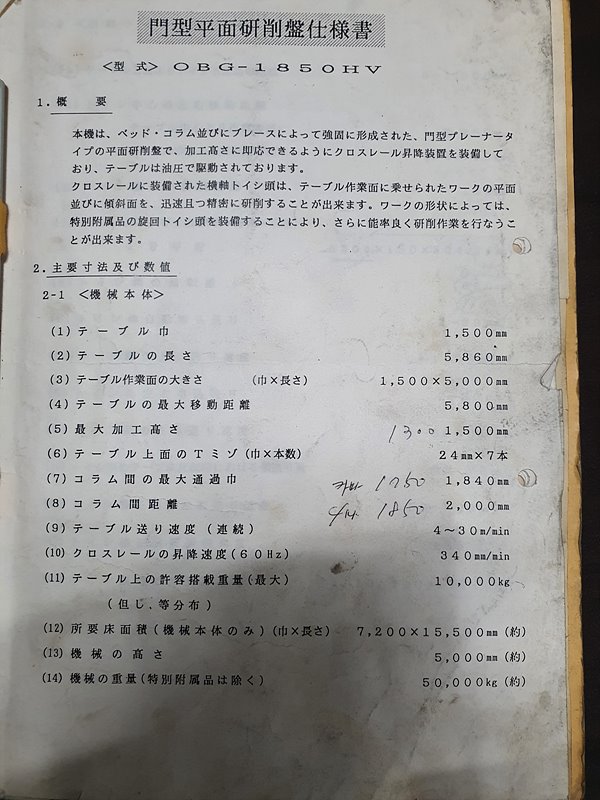

테이블 1500x5860
테이블 작업면적 1500x5800
가공높이 1500
문폭 1850
통과높이 2000

가로축 숫돌 Ø630x150xØ304
820rpm

세로축 숫돌 Ø455x65xØ177.8,  스트레이트 컵형 Ø355x100xØ177.8
1200~1300rpm

설치면적 7200x15500x(높이)5000
장비중량 50톤

시스템 교체 시운전 인도조건

16/40
화낙0iMD
T홈면적 1300x4000
문폭 1600
평면 숫돌 Ø610x100 메탈방식2축 NC
수직헤드 2축 NC 베어링타입
크로스레일 NC조작
X축 유압방식
나머지 모두 볼스크류

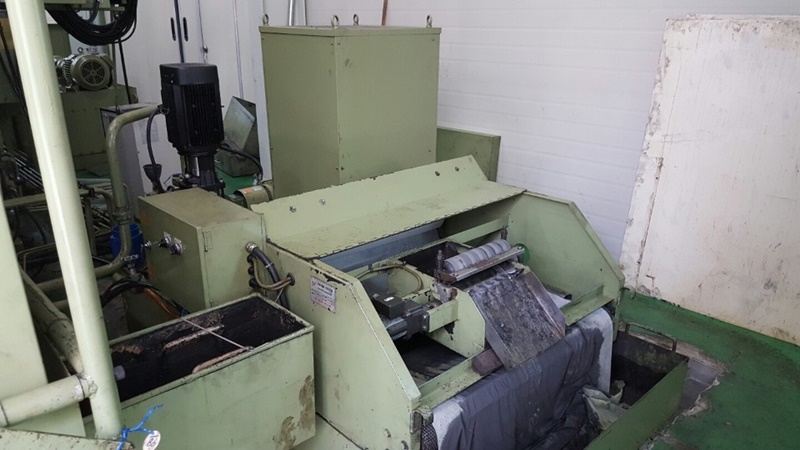

칩세퍼레이터
절삭유장치
이전설치 시운전포함

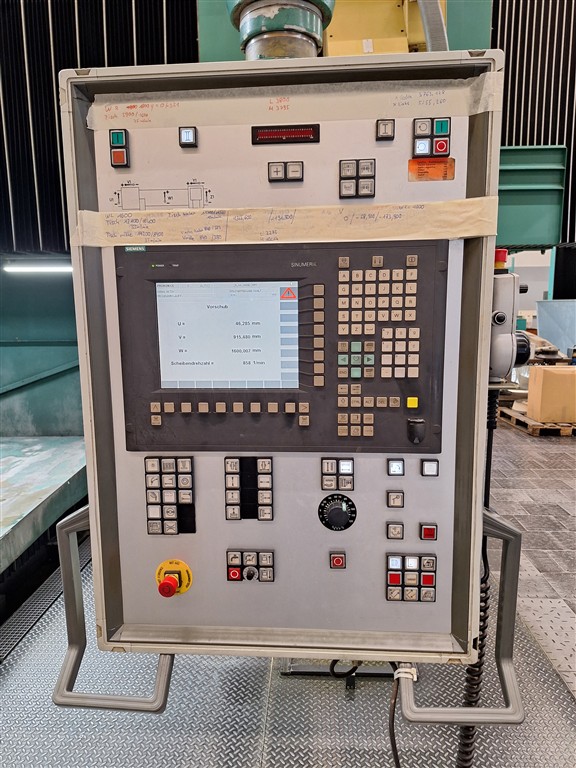

CNC 지멘스 840D
가공폭 2,800mm
가공길이 12,000mm
가공높이 2,510mm
가공중량 24,000kg
테이블 사이즈 11,990x2,500mm
문폭 2,820mm
통과높이 2,510mm
크기 32.5x9x6.73m
중량 151톤

유니버셜 헤드 ; 22kW, 스위블각도 +/-110도, 숫돌크기 700x130mm, 스트로크 1,000mm, 드레싱 유닛

수평헤드; 30kW, 숫돌크기 600x150mm, 스트로크 230mm, 드레싱 유닛, 휠 플렌지

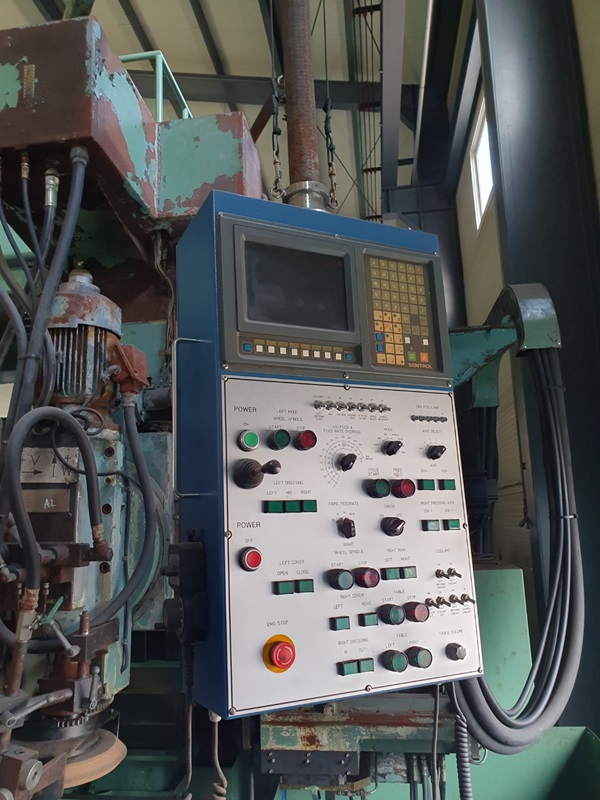

화낙16M
테이블1250x4000
통과폭1630
가공높이1200
X축 이동거리4800
평면숫돌 헤드 Ø600x100xØ304.8
숫돌 회전속도 600~3000rpm
수직숫돌헤드
바란싱장치
가공중량 6000kg
설치면적 7000x13000
기계높이 5500
기계중량 48,000kg

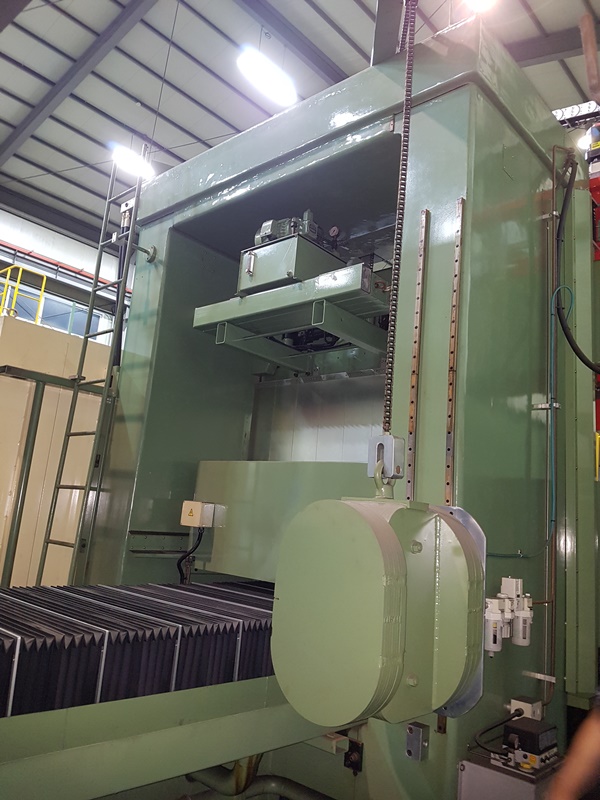

Double Column type Grinding Machine.

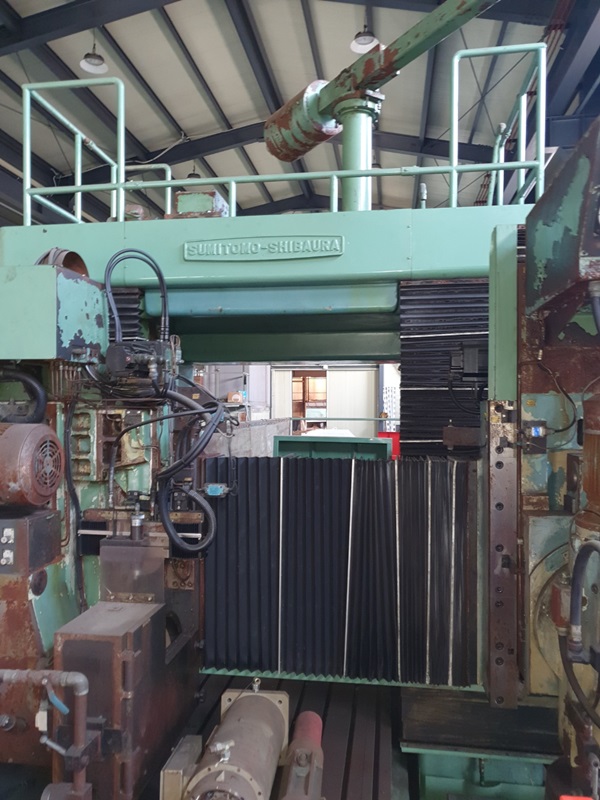

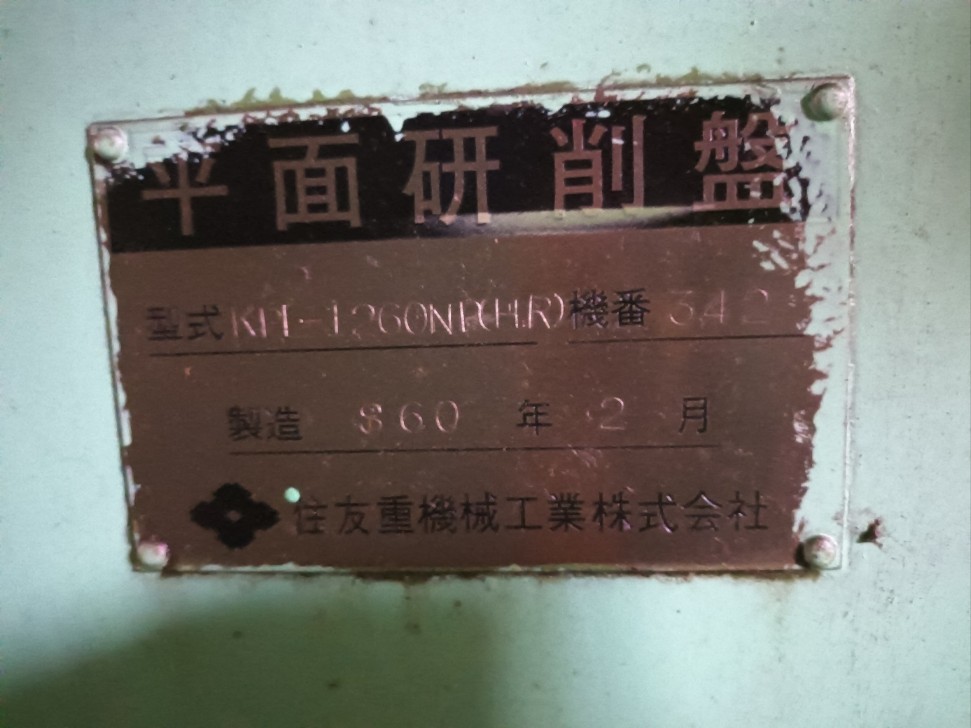

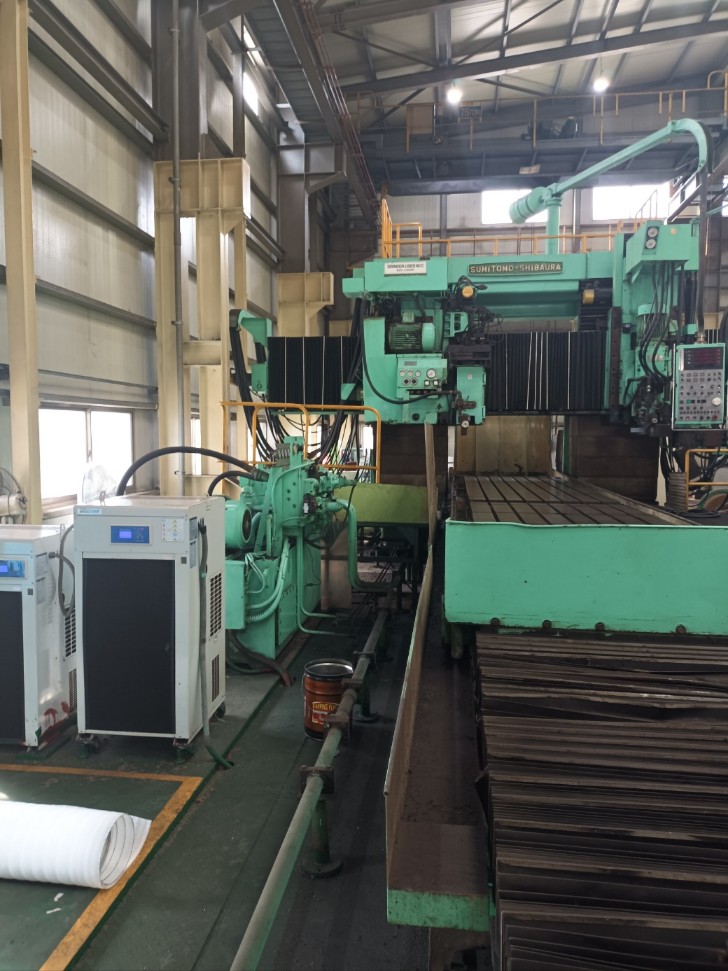

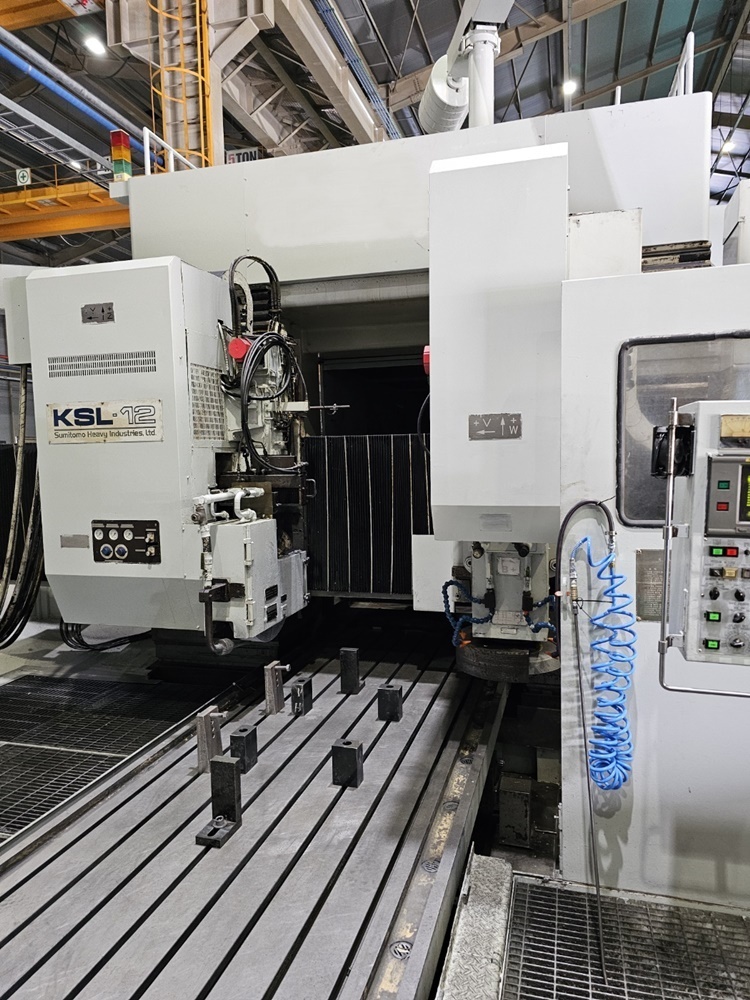

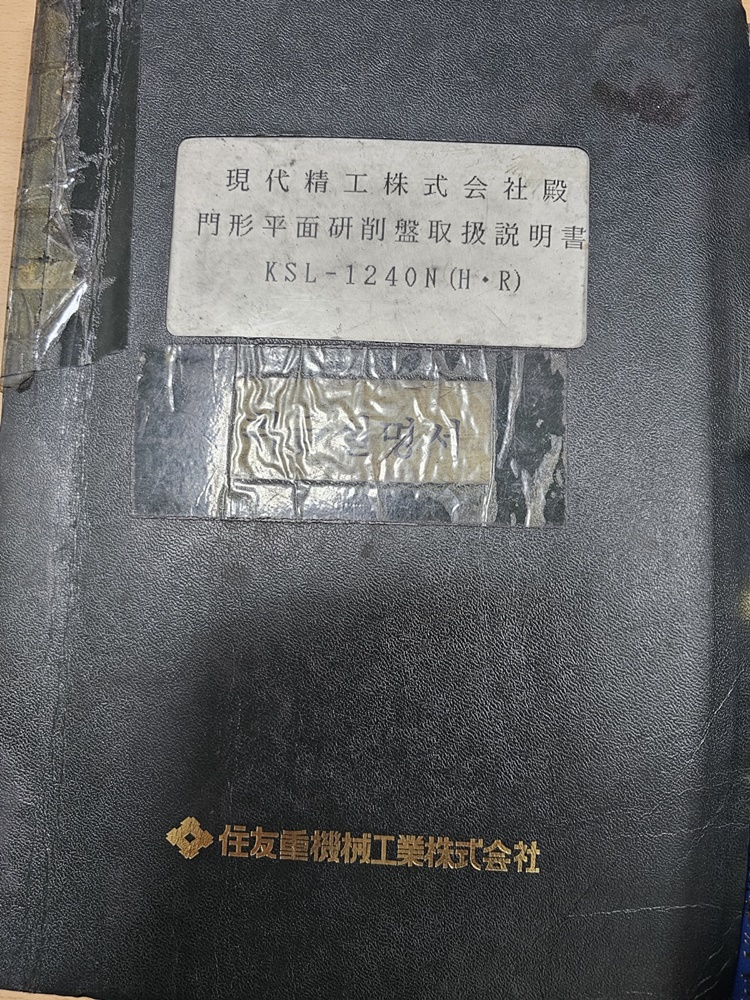

SUMITOMO KSL-1240N(H.R)
Fanuc16M
Table 1250x4000mm
Distance between columns 1630mm
Work height 1200mm
X axis stroke 4800mm
Grinding wheel size Ø600x100xØ304.8mm
Grinding Wheel rotation speed 600~3000rpm
Vertical head
Balancing equipment
Work weight 6000kg
Dimension 7000x13000
Height 5500
Machine weight 48,000kg



동영상
youtube.com/shorts/hqvLSxqMQ64

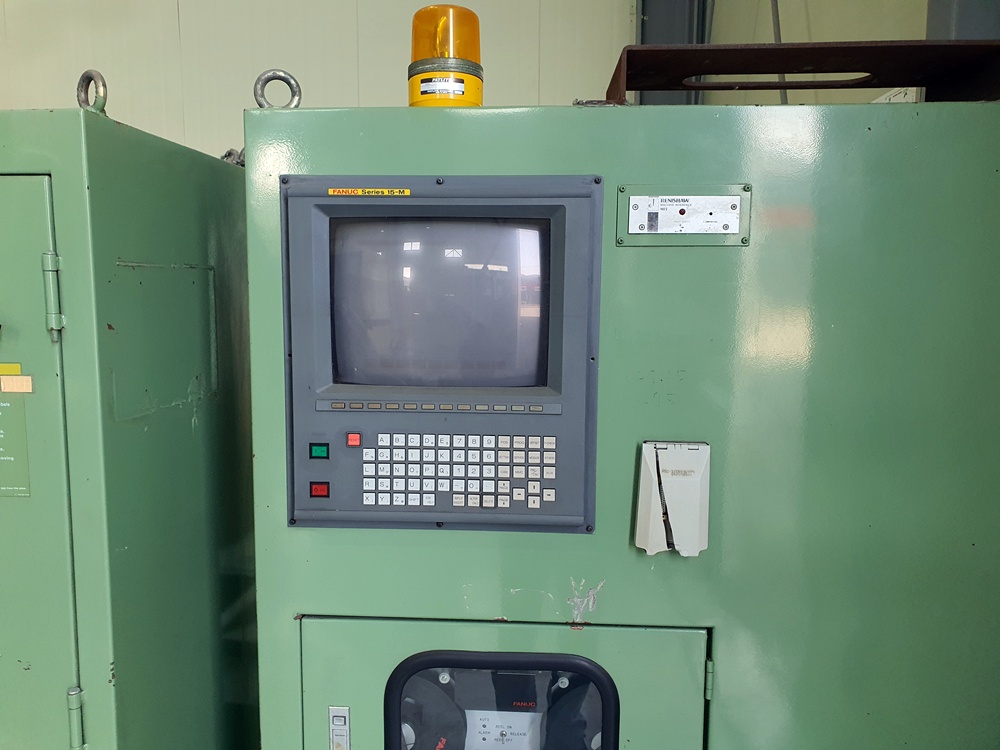

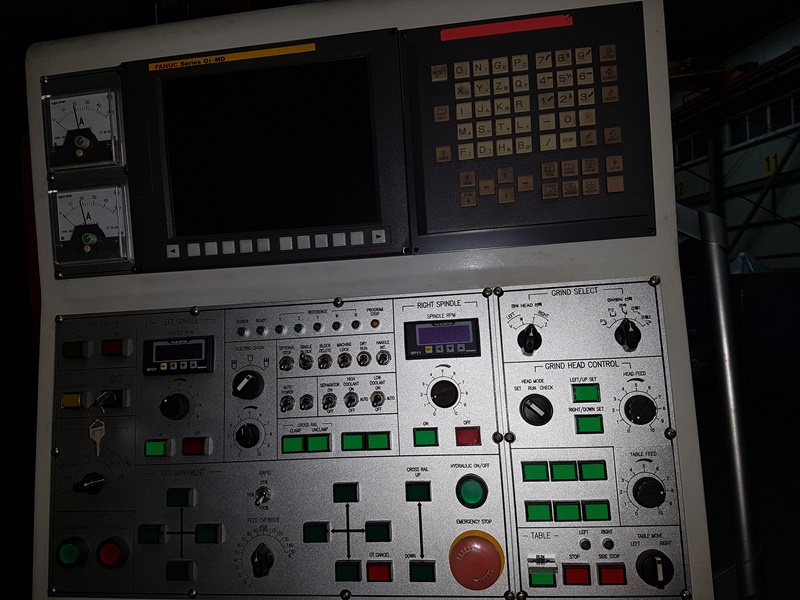

화낙0MC

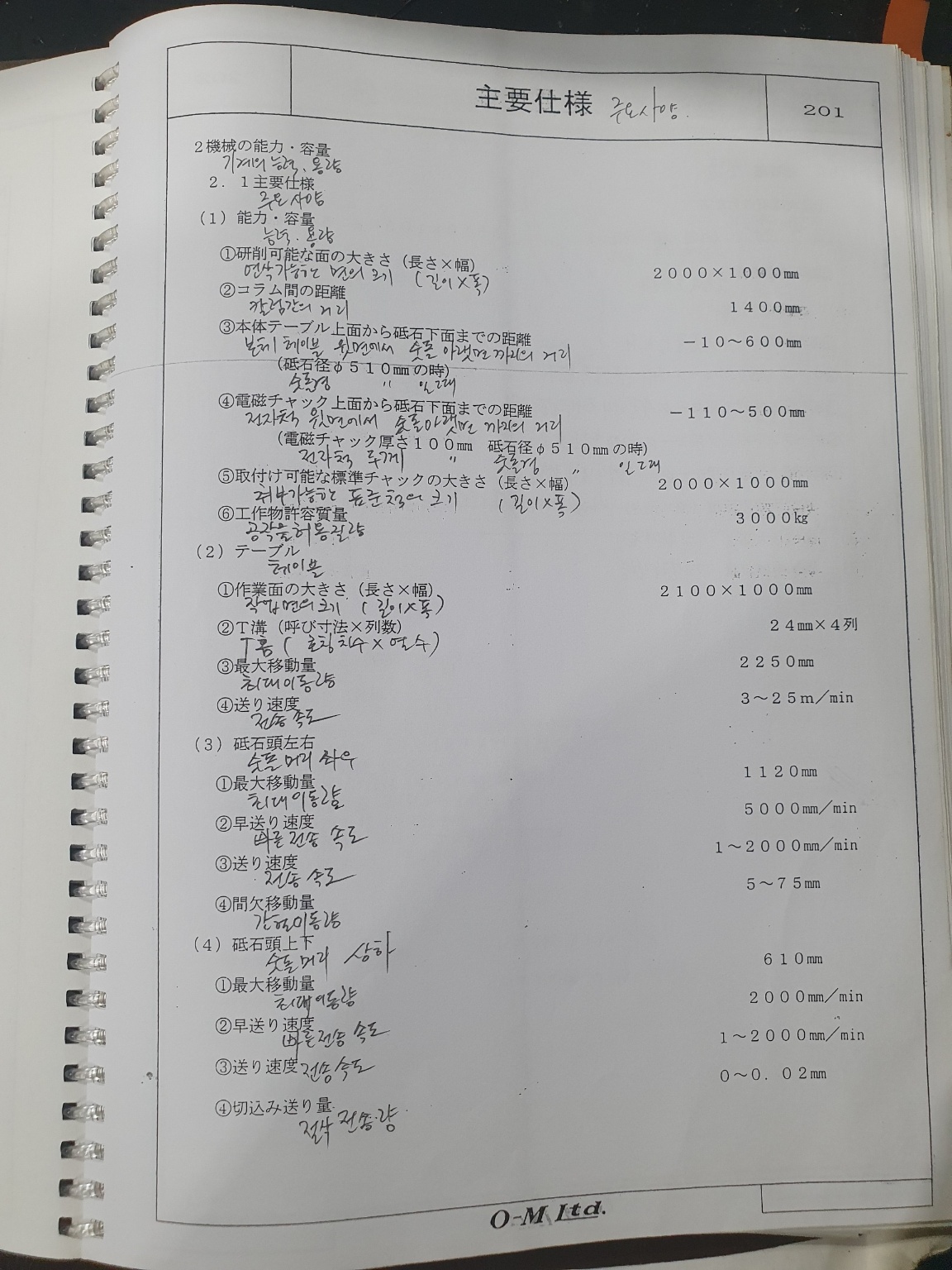

연삭가능면 크기 1000x2000
테이블 작업면 크기 1000x2100
문폭 1400
마그넷 윗면~숫돌아랫면 까지 거리 -110~500 (마그넷 두께100, 숫돌경510일때)
가공중량 3000kg
테이블 최대이동량 2250
숫돌 좌우 이동량 1120, 상하 이동량 610
설치면적 6840x4060

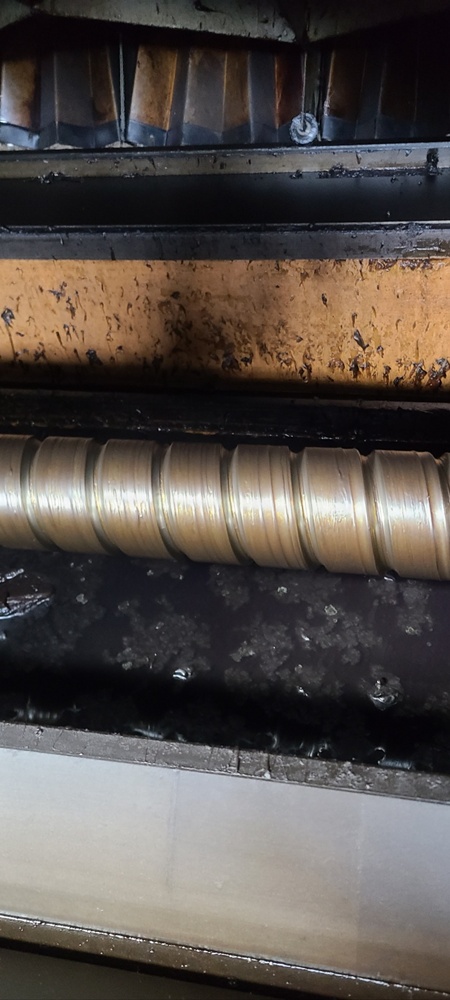

X축 이동방식 써보모터.볼스크루우.LM가이드슬라이드.
바란싱 장치
다이어몬드숫돌 2개
일반숫돌. 510x100. 1개
여유숫돌프렌지1개
자동드레싱

정밀가공중.조도A급

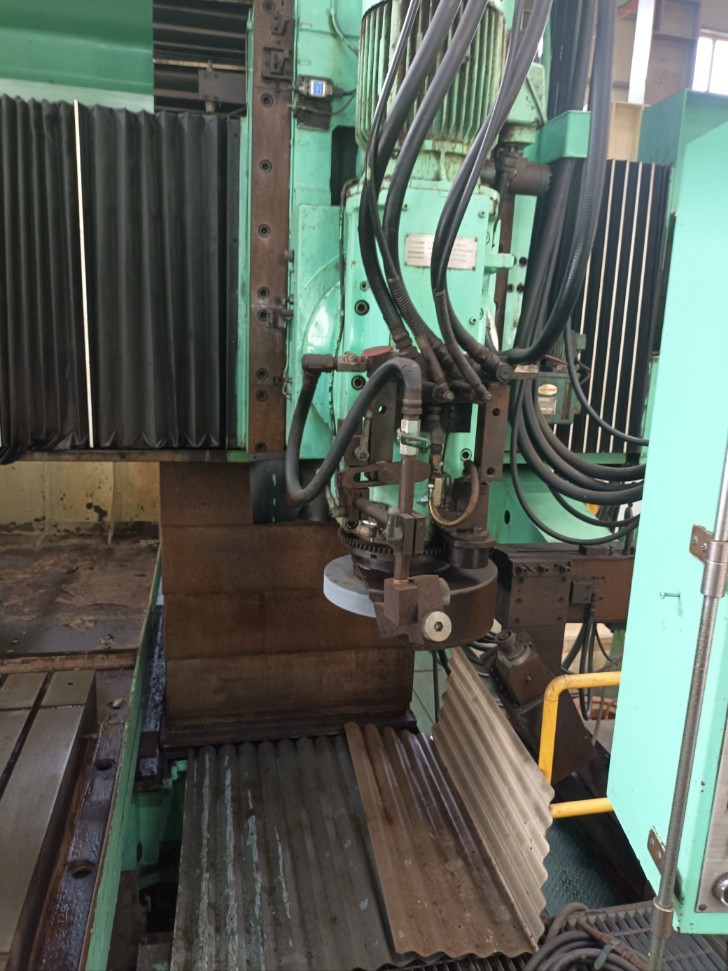

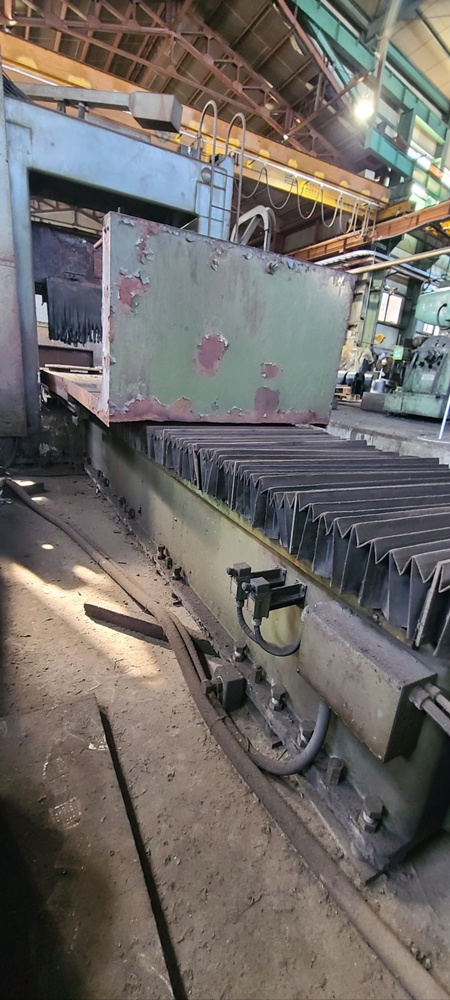

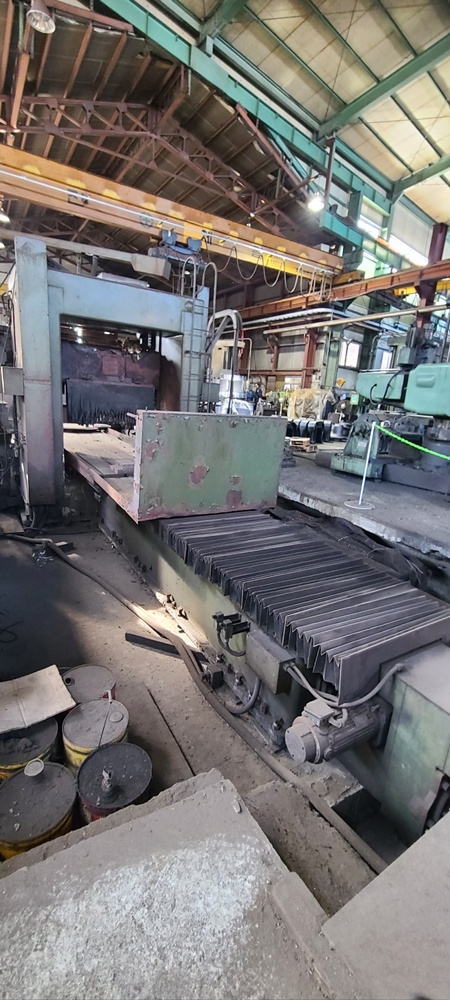

Double Column Grinding Machine
OM PGD-2010, Year 2000
Fanuc 0MC
Work size 1000x2000mm
Table size 1000x2100mm
Distance  1400mm
Magnet surface to lower face of stone -110~500mm (magnet thickness 100, stone dia, 510)
Work weight 3000kg
Head stroke : horizontal 1120mm , vertical 610mm
Floor space 6840x4060mm
X axis :servo motor. ball screw .LM guide.
Dressing equipment
Balanceing equipment
