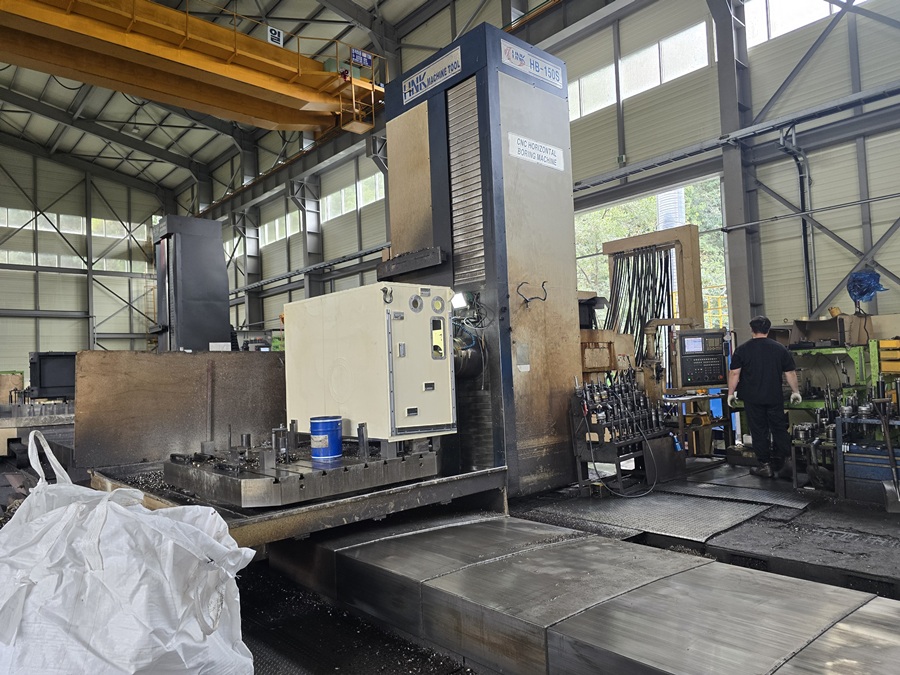

| 0504-781 |
HNK(한국정밀)
|
HB130(Ø130)
화낙18iMB(XYZWB)
로터리테이블 1,600x1,800mm, 1/1000도, 적재중량 12톤
XYZW 3,000x2,000x1,300x600mm
주축회전수 2,500rpm
ATC40
XYZ축 스케일
설치면적 7,350x7,450x4,640mm
기계중량 46,500kg
전원용량 74KVA
정도 기능상태 최상
분해보관중
트럭상차조건
CNC Table Boring Machine
HNK Machine Tools HB130, Year 2010
Fanuc-18iMB(XYZWB)
Rotary Table 1600x1800mm, 1/1000degree
XYZW 3000x2000x1300x600mm
Spindle speed 2500rpm
ATC40
XYZ axis scales
Machine area 7350x6450x4640mm
Machine weight 46,500kg
동영상
youtu.be/dG9plQF4cnY
youtube.com/shorts/OIaSEG5VSLo
|
2010년 |
\0 |
    .jpg)  .jpg)      .jpg)      |
|
| |
| 0504-498 |
마끼노
|
MCD-2518(Ø120)
시스템 화낙S310is-A5(화낙-31iM)동급
화낙S310is-A5(화낙-31iM)동급
주축120파이 보링깊이이동300mm
T홈 로터리테이블 1800x1300,
B축 0.001도,
적재중량 5.5톤
가공품회전반경 Ø4000
각축이동거리 XYZW 2500/1800/1300/300
주축 기어박스타입(2단) 30/22kw.4000rpm
BT50
ATC235
각축 리니어스케일
정도기능A급
주축 관통 냉각수 공급장치
칩컨베어
중량35.5톤 (본체30톤)
설치공간(폭/길이/높이):7,600x8,200x4920mm(레벨블럭포함)
설치시운전 보관중
시화공단 현장인도조건
*설치면적과 ATC갯수와는 관계없음
*공구교환속도는 40개 장비와 같음
CNC TABLE BORING MACHINE
MAKINO MCD-2518, Year 2006
Fanuc S310is-A5
Spindle Ø120mm
Rotary Table(T-slotted) 1,800x1,300mm
B axis 0.001degree
Work Weight 5.5tons
Work diameter Ø4,000mm
XYZW 2,500/1,800/1,300/300mm
Spindle speed 4,000rpm(Gearbox type)
Spindle Motor 30/22kW
BT50
ATC235
Linear scales
Thru coolant
Chip conveyor
Total Weight 35.5tons (Main body 30tons)
Floor size 7,600x8,200x4920mm
Machine height 4,760mm
동영상
youtube.com/shorts/TT0E76iSeeg
|
2006년 |
\0 |
                        |
|
| |
|
| |
| 0504-821 |
위아(WIA)
|
KBN-135
Fanuc-16iM
로터리테이블 2,000x1,800mm, 0.001도
XYZW 3,000x2,000x1,600x700mm
스핀들 회전속도 5~2,000rpm
ATC40

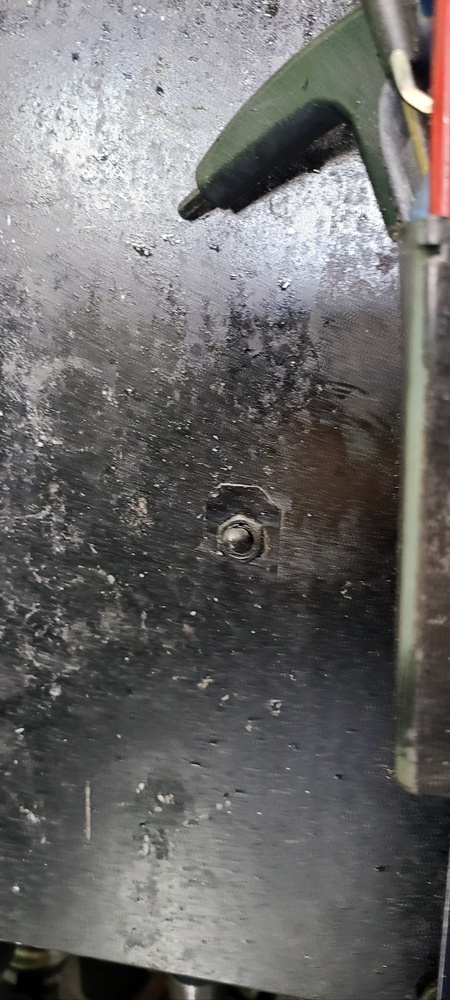

본체 베이스 앙카볼트 체결부분 일부 파손으로 수리하여 사용중
CNC Table Boring Machine
WIA KBN-135, Year 2010
Fanuc-16iMB
Spindle dia. 135mm
Rotary Table 2,000x1,800mm, 0.001degree
Max. weight 10,000kg
XYZW 3,000x2,000x1,600x700mm
Spindle speed 5~2,000mm
ATC40
Floor Space (LWH) 6,340x6,900x4,800mm
Weight 37,200kg
|
2010년 |
\0 |
            |
|
| |
| 0504-814 |

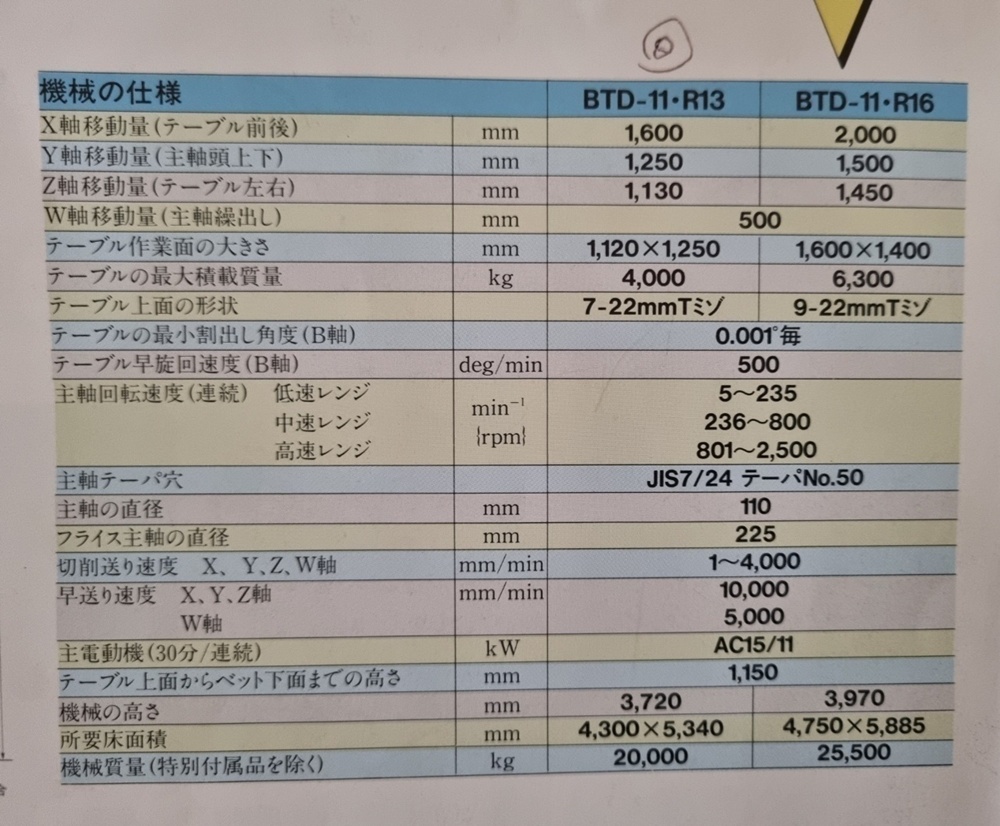

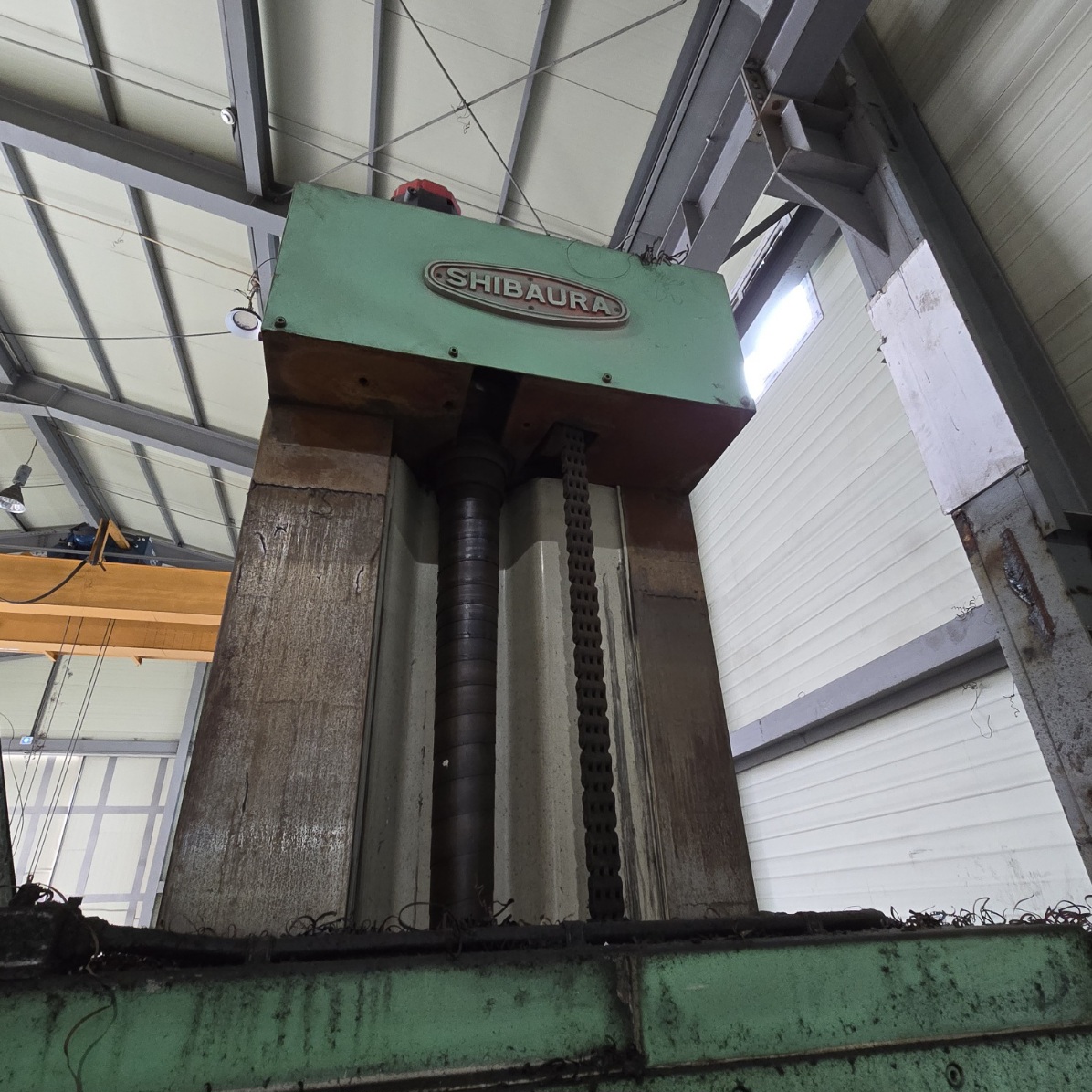

도시바 시바우라
|
BTD-11
Fanuc-0M
로터리테이블 1400x1600
90도 자동유압핀방식(0.001도 MPG핸들 수동)
가공중량 6.3톤
XYZW 1800x1500x1450x630mm
중량 22톤

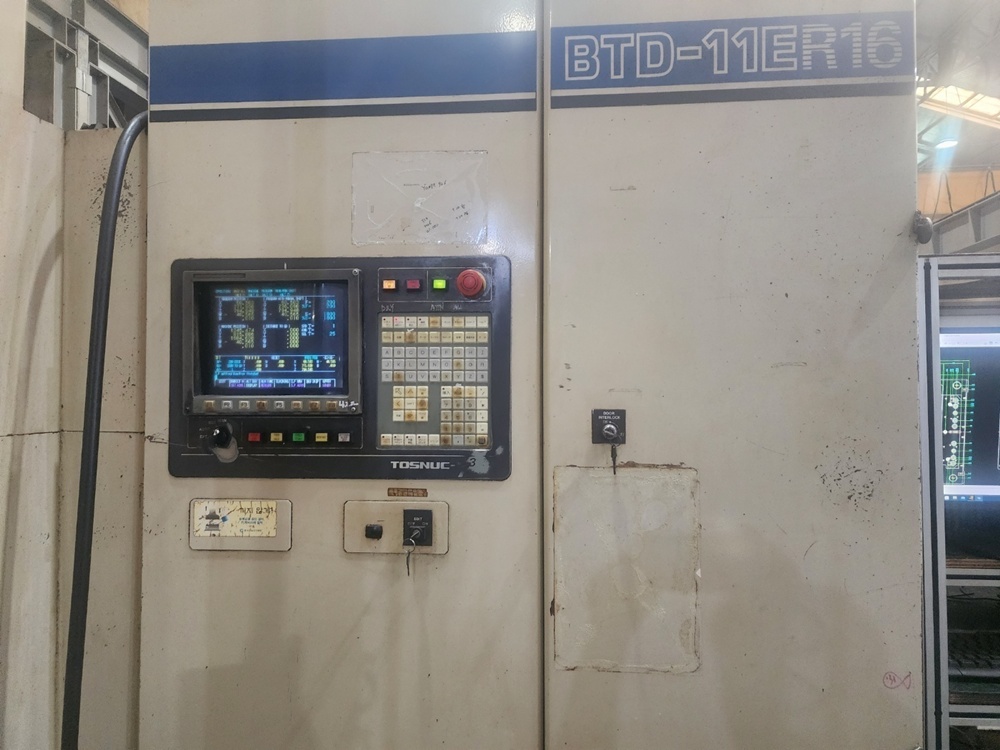

CNC Table Boring Machine
Toshiba Shibaura BTD-11, Year 1984
Fanuc-0M
Rotary Table 1400x1600mm
XYZW 1800x1500x1450x630mm
Indexing 90degree (0.001degree by MPG handle)
Work weight 6.3ton
동영상
https://youtube.com/shorts/kl6fPXHIw4A |
1984년 |
\26,000,000 |
       .jpg)        |
|
| |
|
| |
| 0504-812 |

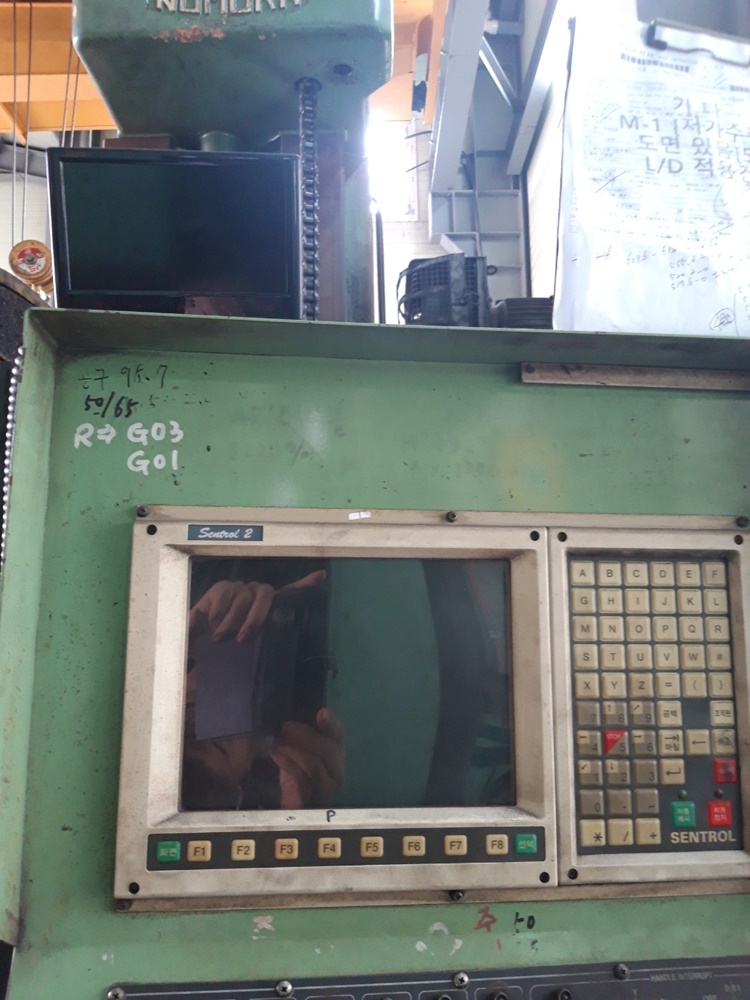

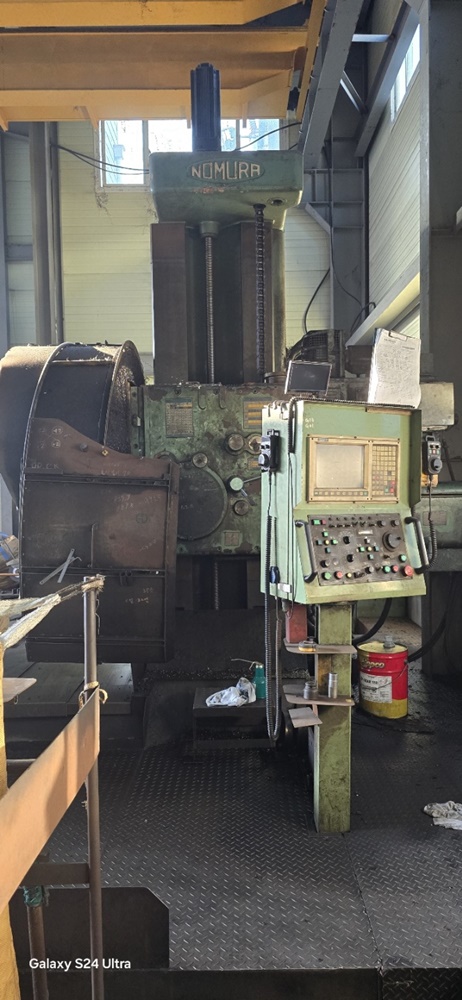

노무라(NOMURA)
|
BN-110WR(110파이)
Fanuc 0-MF(4축(3축 동시))
Ø110
로터리테이블 1400x1600mm, 90도 핀방식(임의의 각도는 유압식클램프)
가공중량 7,000kg
XYZW 2,000x1,525x2,000x1,400mm
5~2,500rpm
주축모터 AC 15 /18.5 kW
설치면적 6,150x4,970x(H)3,900mm
기계중량 22,000kg
* ATC 없는 타입
|
1992년 |
\0 |
       |
|
| |
| 0504-809 |
두산(DOOSAN)
|
DBC-110(2APC)
Fanuc-31iMA
XYZW : 2,500x2,000x1,500x550mm
로터리테이블 1,600x1,600mm, 2APC, 인덱싱 0.001도.
가공중량 10톤
주축관통.리니어스케일
주축 22/26kW, 4000rpm
ATC 60
A급상태
설치면적 10,850x6,300x4,900mm
중량 36,000kg
CNC Table Boring Machine
DOOSAN DBC-110 2APC, Year 2010
Fanuc-31iMA
XYZW 2,500x2,000x1,500x550mm
Rotary Table 1,600x1,600mm, 2APC, indexing 0.001degree.
Work weight 10ton
Thru coolant .Linear scale
Spindle speed 4,000rpm
Spindle motor 22/26kW
ATC 60EA
Floor Space 10,850x6,300x4,900mm
Machine weight 36,000kg
|
2010년 |
\0 |
    |
|
| |
|
| |
| 0504-803 |
위아(WIA)
|
KBN-135(Ø130)
로터리테이블 1800x2000
XY 3000x2000
ATC60
주축관통냉각수장치
0504-803 CNC Table Boring Machine
WIA KBN-135 , Year 2011
Rotary Table 1800x2000
XY 3000x2000
ATC60
Thru coolant
|
2011년 |
\0 |
 |
|
| |

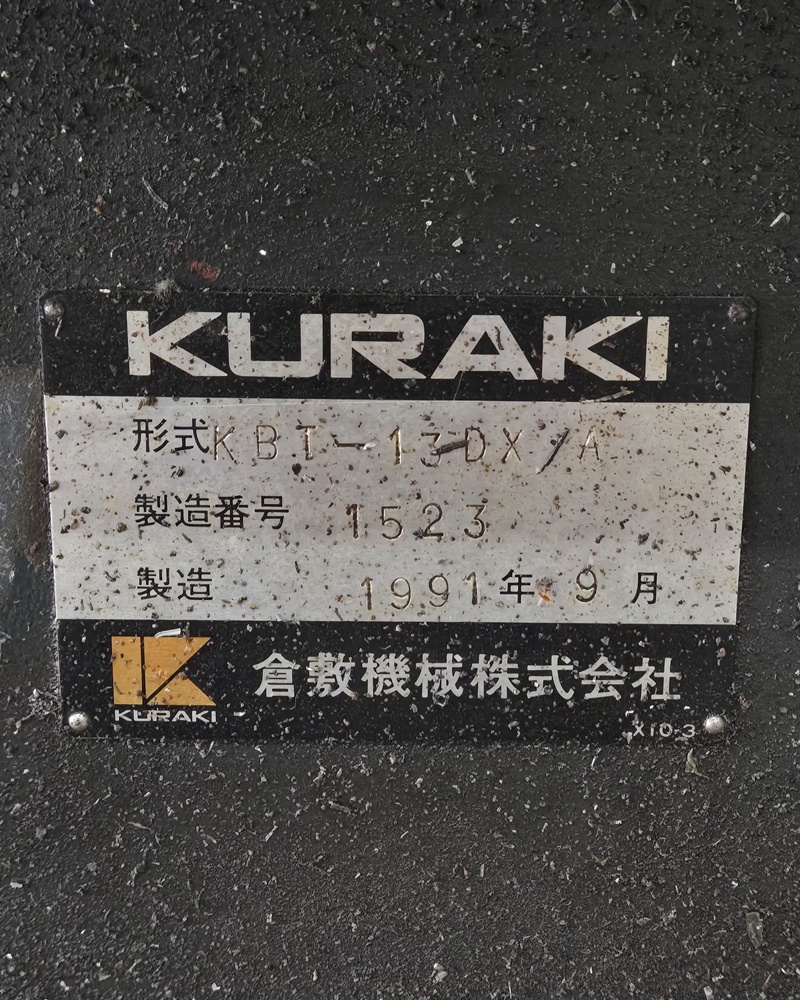

| 0504-786 |

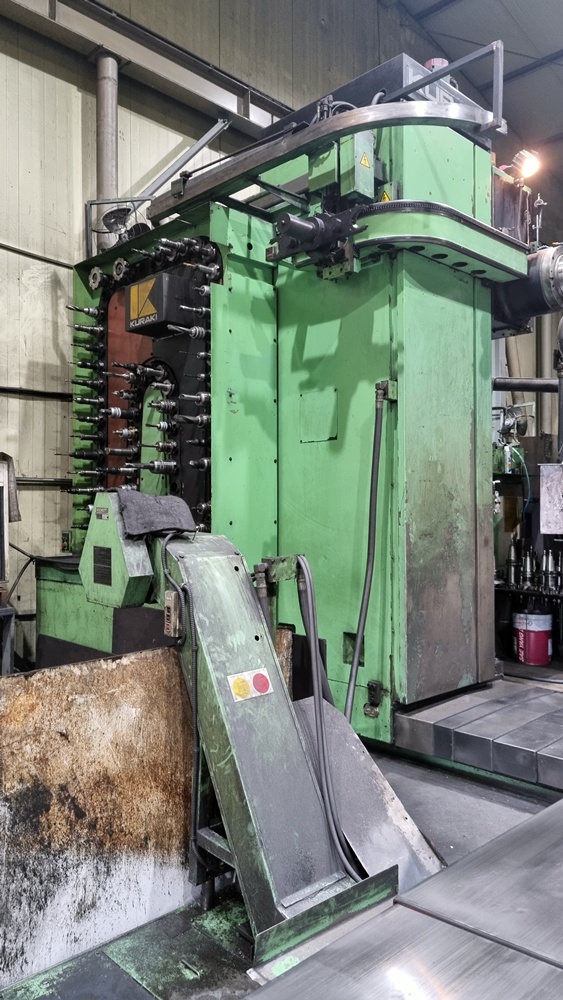

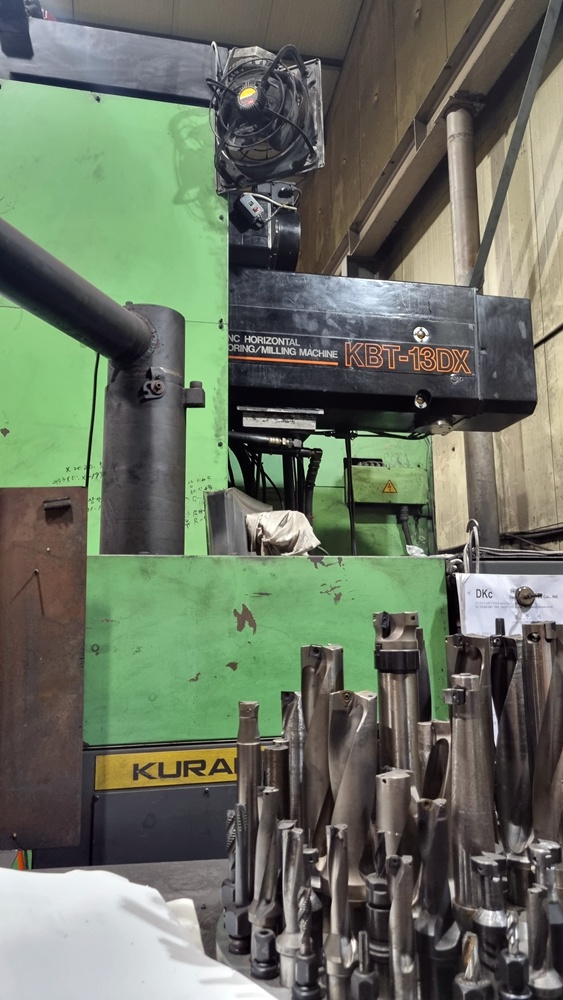

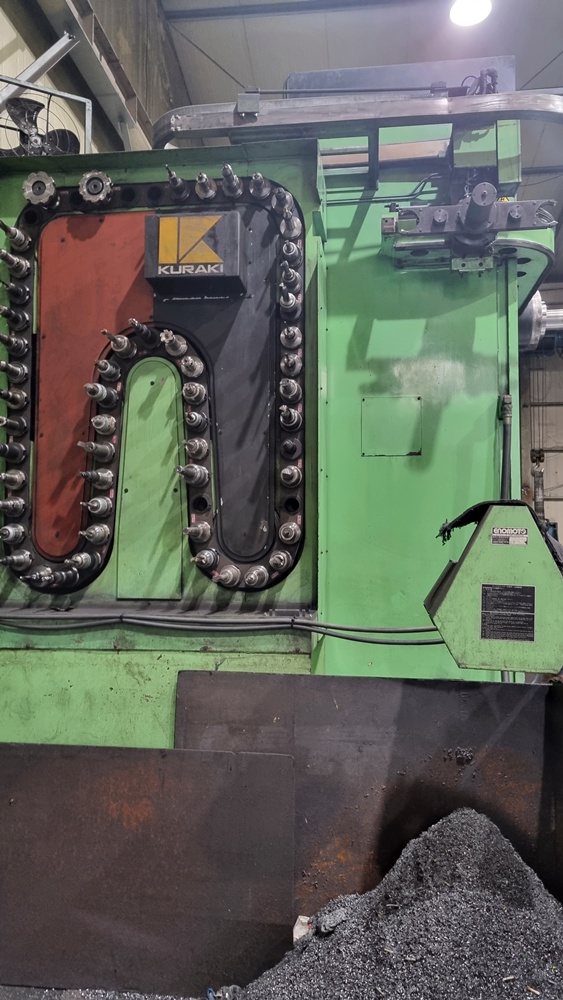

구라끼(KURAKI)
|
KBT-13DXA
FANUC 15M
XYZW 4000x2000x1300(컬럼이동)x700(스핀들)mm
로터리테이블 1800x2000mm
90도 핀방식 자동프로그램 인덱싱

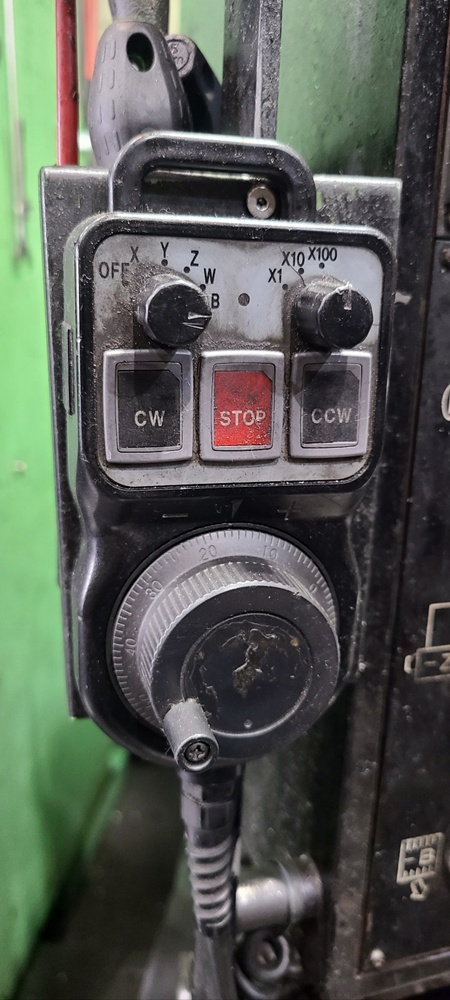

mpg 핸들 수동인덱싱 1/1000도 (하이덴하인 원형 리니어스케일)
XYZ 리니어스케일
2000rpm(3단)
ATC60
BT50
칩컨베어
상태매우좋음, 사용중,

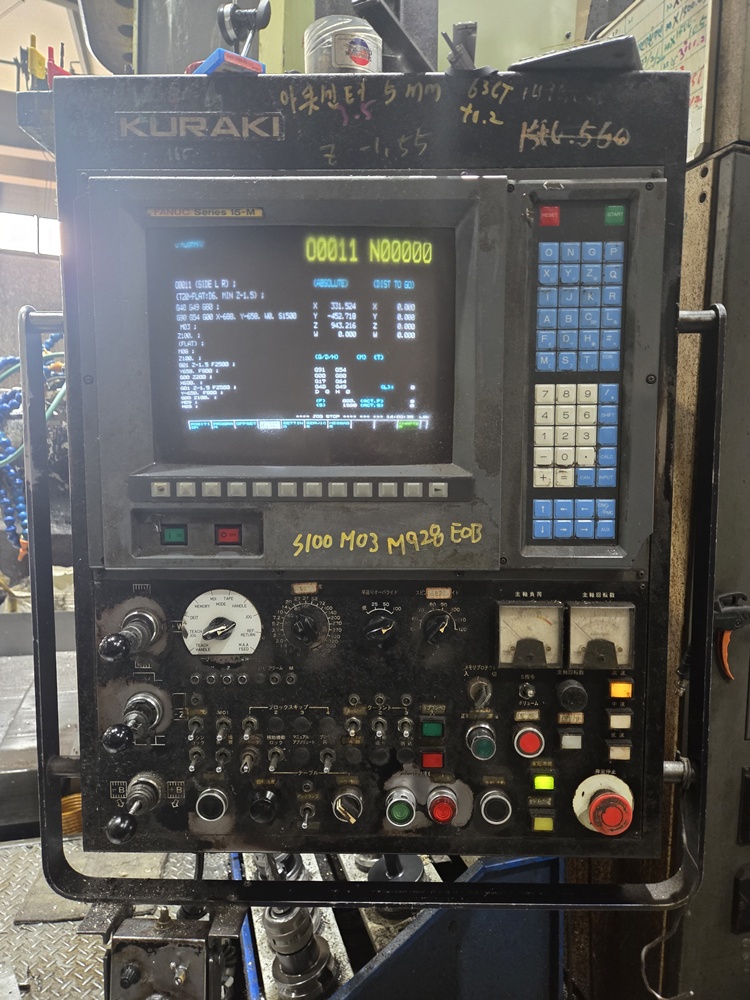

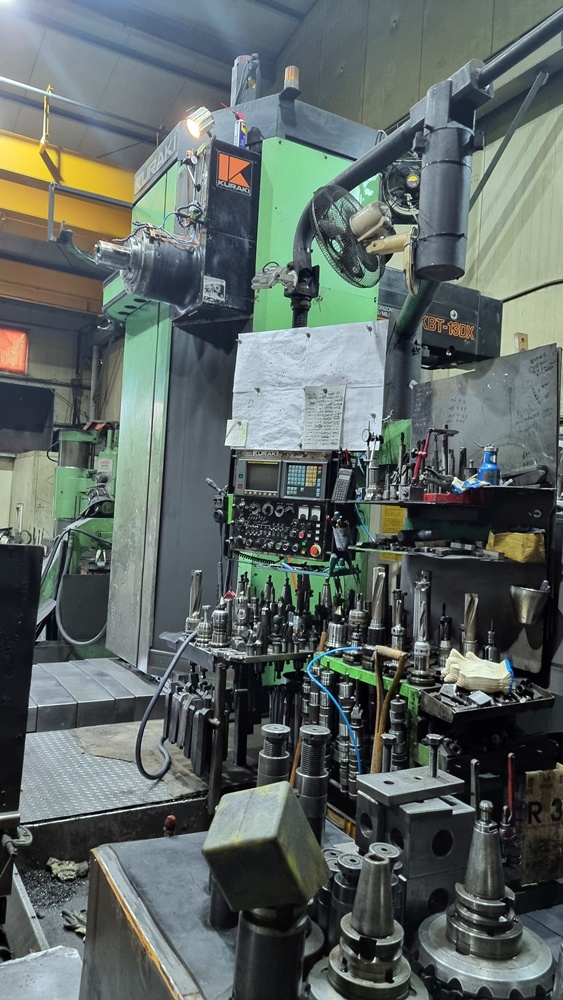

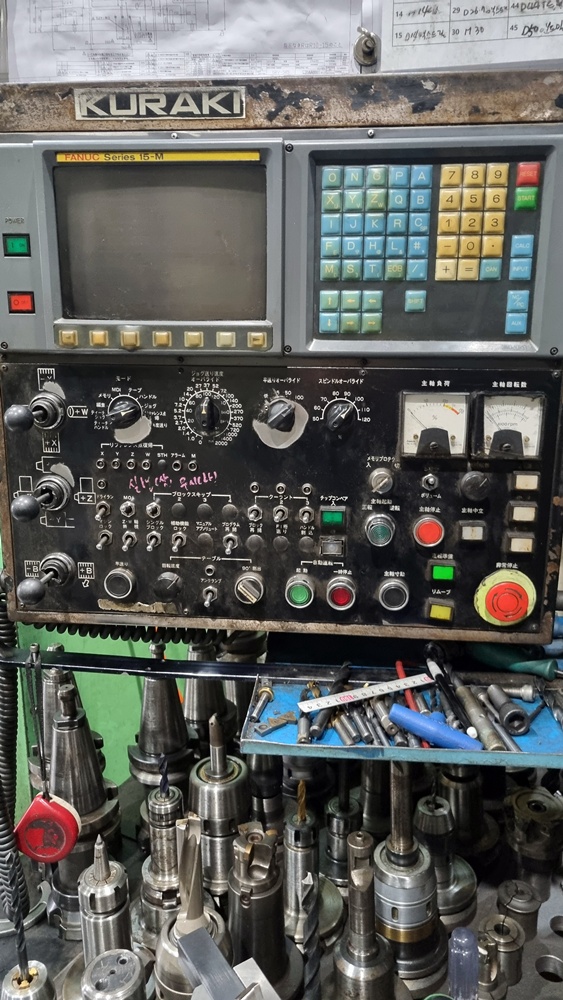

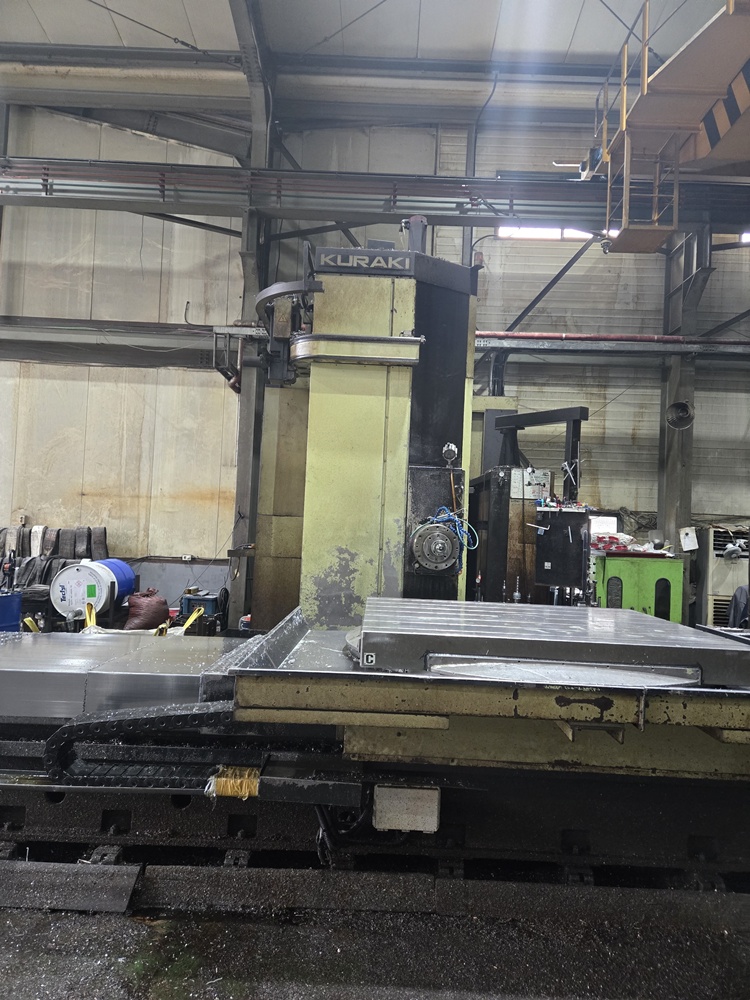

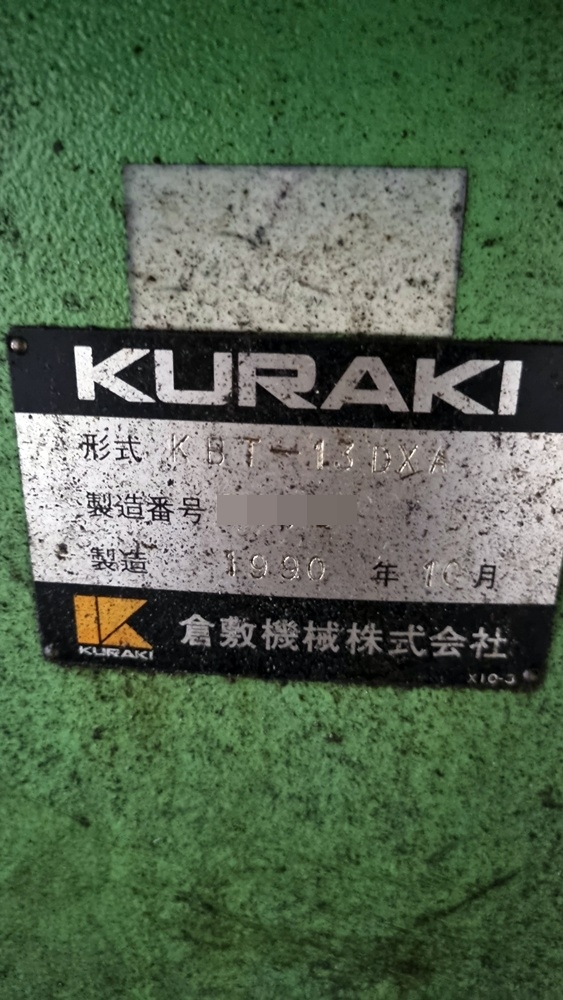

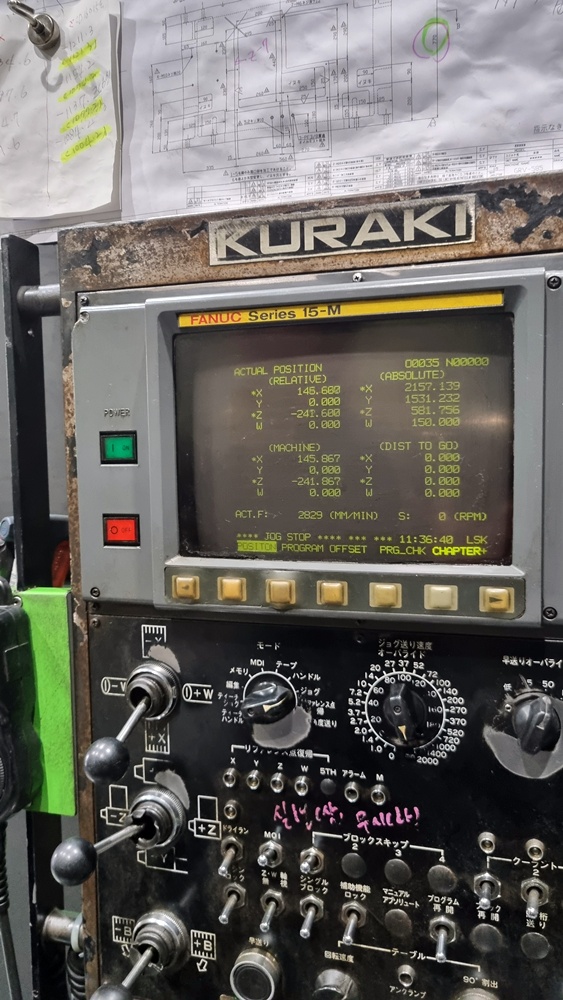

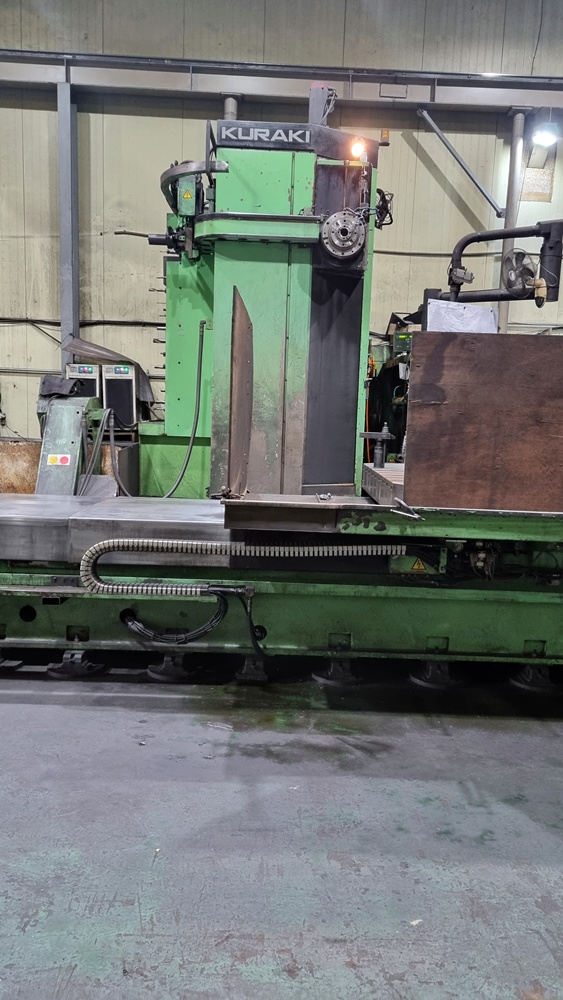

CNC Table Boring Machine / KURAKI / KBT-13DXA / Year 1990
Fanuc-15M
XYZW 4,000x2,000x1,300x700mm
Rotary Table 1,800x2,000mm / 90 degree
Spindle Speed 2,000rpm
ATC 60
BT 50
동영상
youtu.be/8z92yx6dZlk
|
1990년10월 |
