| 0103-621 |
CKX
|
63/80(C축, 턴밀)
모델 5280 x40/160
지멘스 840DE
테이블 6300
스윙 8000
최대가공높이 4000
램스트로크 2500
테이블 인덱싱 0.001도
테이블 회전속도 0.315~31.5rpm
주모터 125kw
밀링스핀들 회전 속도 800rpm
밀링스핀들 모터 34kw
테이블인덱싱&밀링 속도 0.0002~0.2rpm
하이덴하인 로터리 엔코더
설치면적 15113x10414x(높이)12395
장비중량 350톤
90도 앵글헤드
칩컨베어
|
2009년 |
\0 |
 |
|
| |
| 0103-620 |
쉬스(Schiess)
|
(매각완료)3VKE 50/90(C축,턴밀)
화낙18T(1998년)
테이블 5000
스윙 9000
최대통과높이 4500
램스트로크 2300
컬럼이동량 2235
테이블 회전속도 0.25~40rpm
주모터 89kw
최대가공중량 100톤
밀링스핀들 10~500rpm
밀링스핀들모터 19kw
하이덴하인 스케일 & 로터리엔코더
툴홀더 없음
|
1997년 |
\0 |
|
|
| |
| 0103-597 |
국제기계
|
KVLG-2000(베어링 회전타입)
수직내경.외경 .로터리연마기
화낙0iTD
4본척 Ø1400
척킹 사이즈 Ø1800
최대 스윙 Ø2000
램사이즈 520x430
램 상하이동 850
통과높아1000
절삭유장치
칩컨베어
●선반가공
외경가공 Ø2000
가공높이 890
램 상하이동 850
내경가공경 Ø510 미만일때 현재의 툴 홀더에 바이트를 직접 체결하는 방식으로 가공시 가공깊이 350이고 바이트 생크 길이에 따라 떨림없이 5000mm 까지 가공됨
내경가공경 Ø630 이상일시 가공깊이 450
정사각 수동변환 터렛 160x160
툴홀더 유압식 탈부착, 툴홀더 탈거시 좌측 컬럼에 보관
●수직원통연마
선반용 사각툴홀더는 좌측 컬럼봐홈에 보관후 좌측 내경 작업용 고주파연마 스핀들 사용함
내경가공경 Ø660 까지
24000rpm
BT30
가공깊이450
우측 외경가공 및내경연마 스핀들
외경가공경 Ø2000
가공높이 450
내경연마 사양도 동일함
숫돌아바 BT50. 유압탈부착방식
|
2009년 |
\0 |
|
|
| |
| 0103-514 |

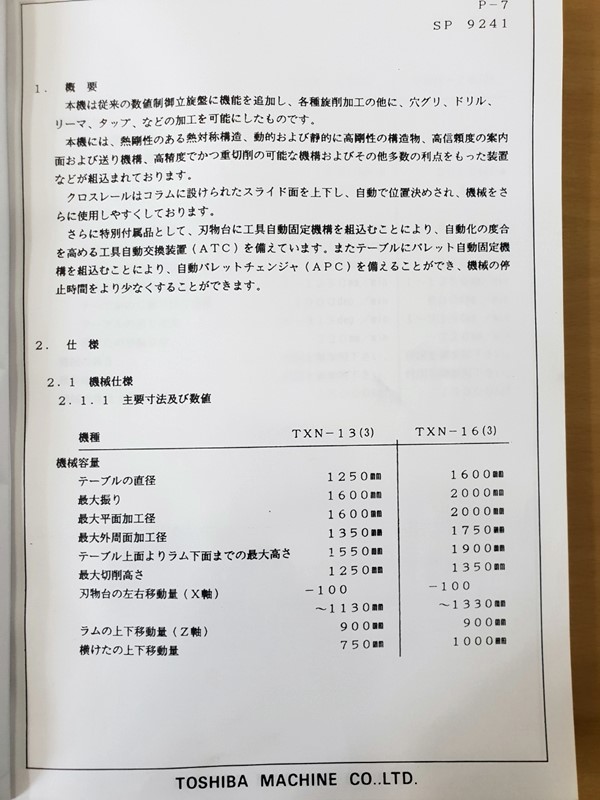

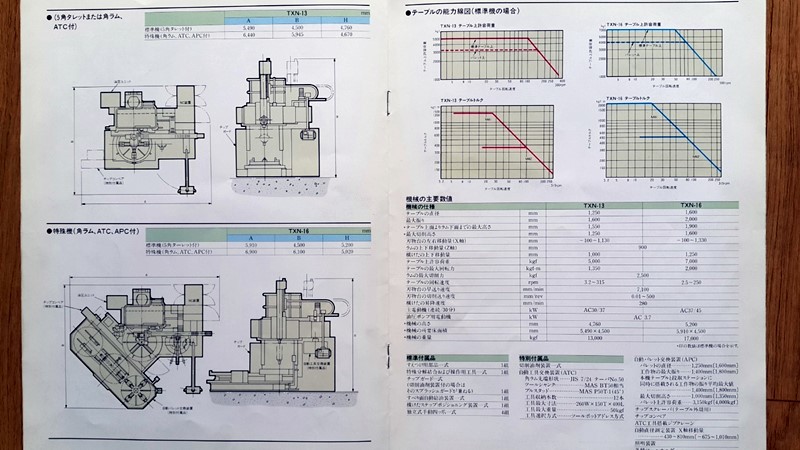

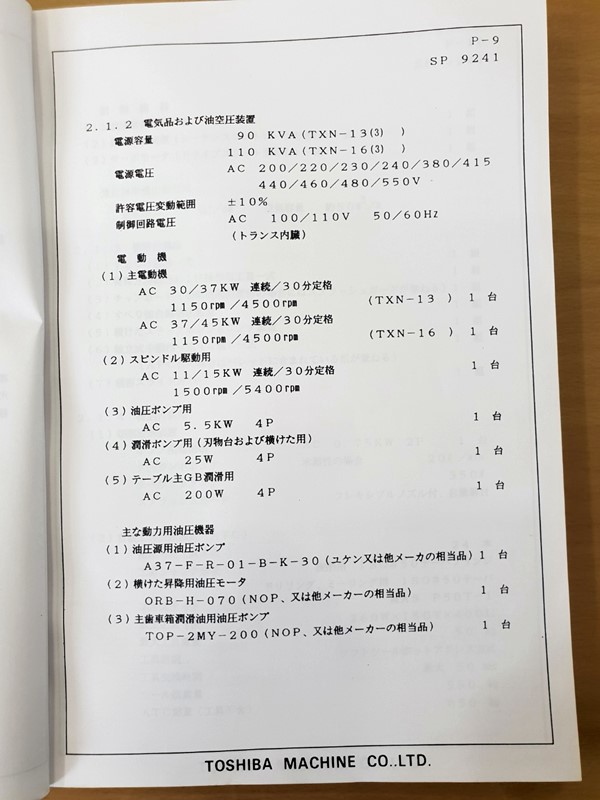

도시바 시바우라
|

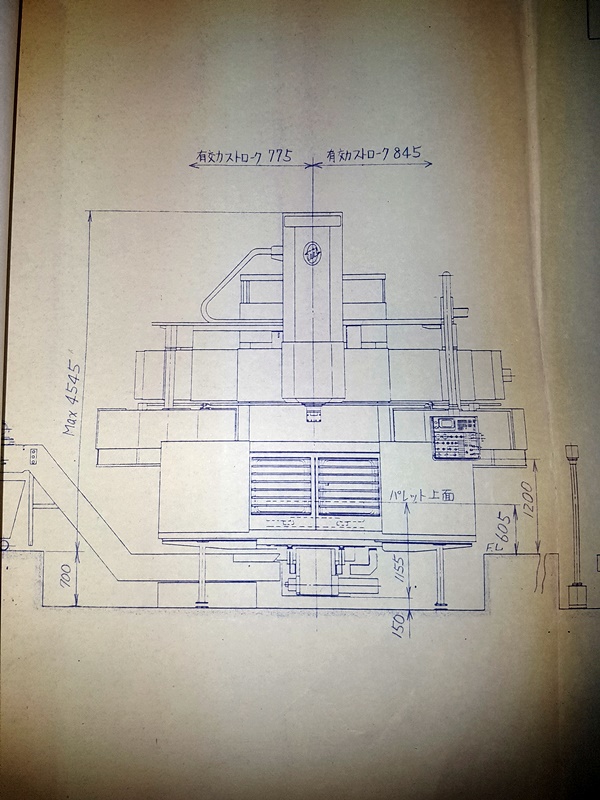

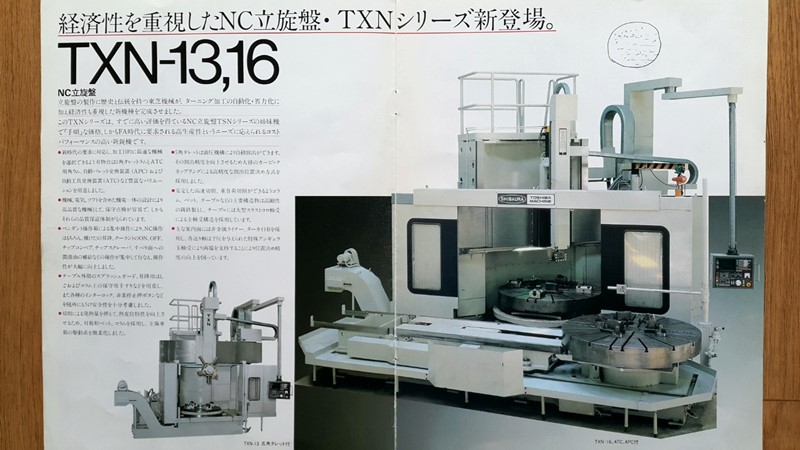

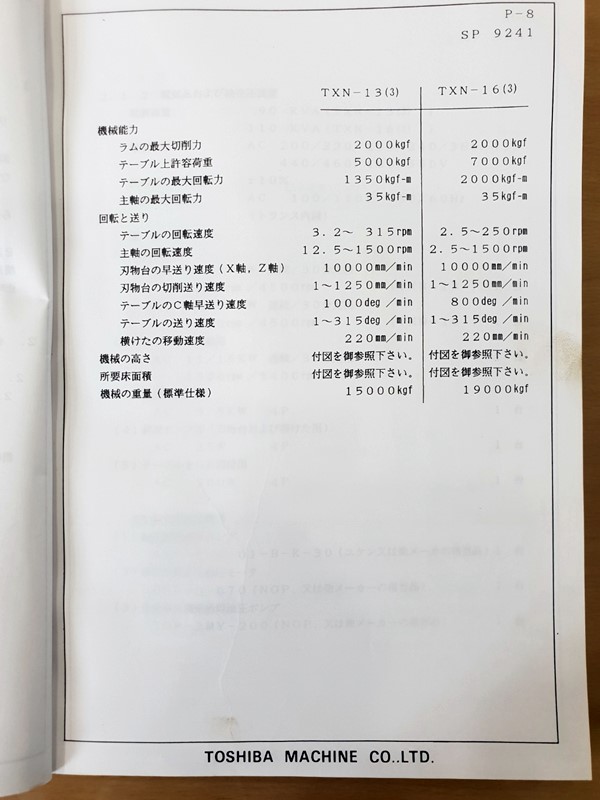

(매각완료)TXN-16/20

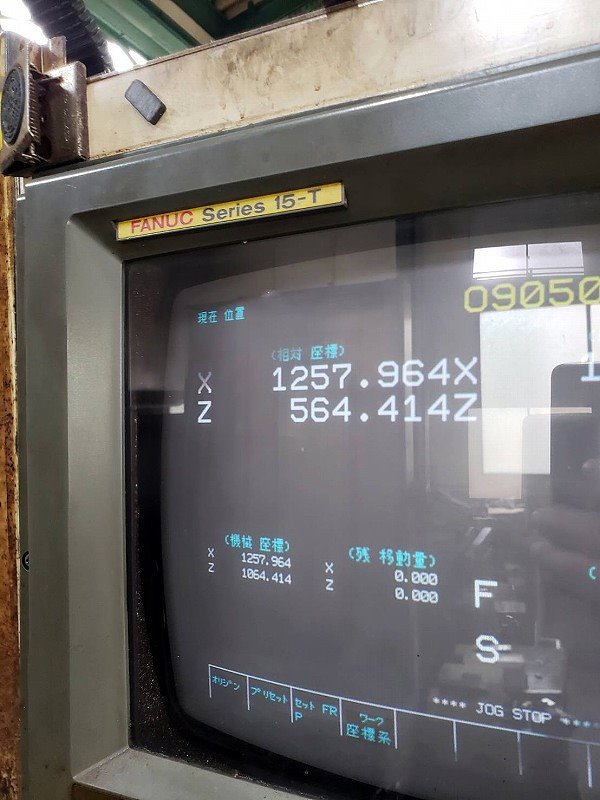

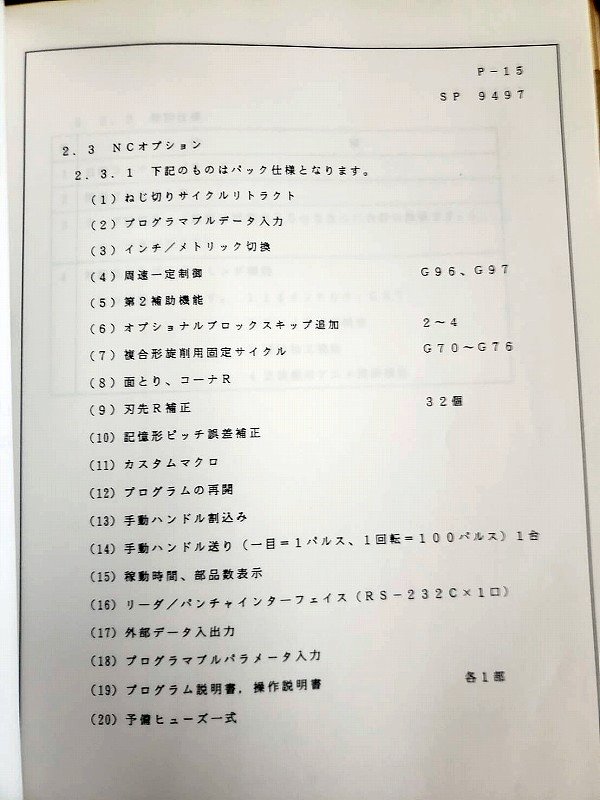

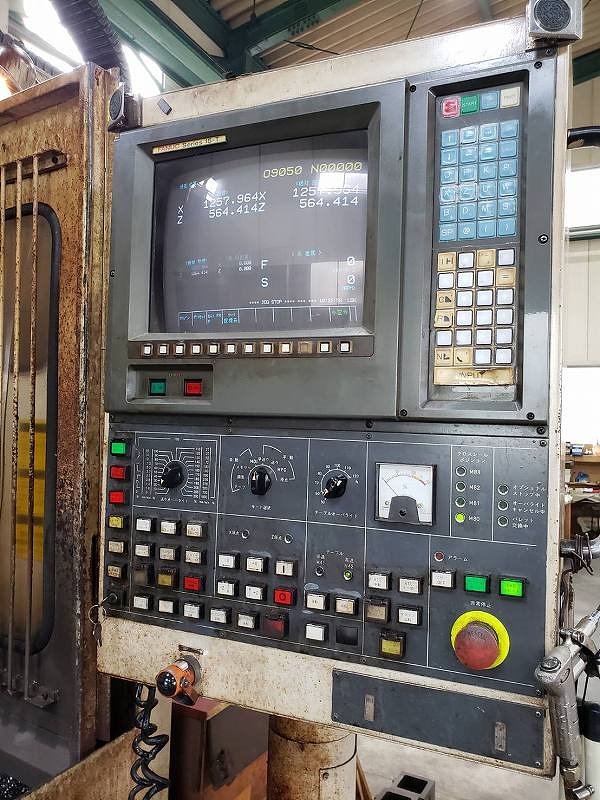

화낙 15T(XZC 3축제어, 2축 동시제어)
테이블 1600mm
스윙 2000mm
가공높이 1290mm
램스트로크 1000mm
2파레트
테이블 회전속도 2.5~250rpm, 45kw
턴밀 1500rpm
C축 0.0001도
ATC24
장비중량 19톤
가조립 되어있는 상태이며, 간단한 시운전만 가능.
|
1992년 |
\0 |
|
|
| |
|
| |
|
| |
| |
| |
|
|
| |
