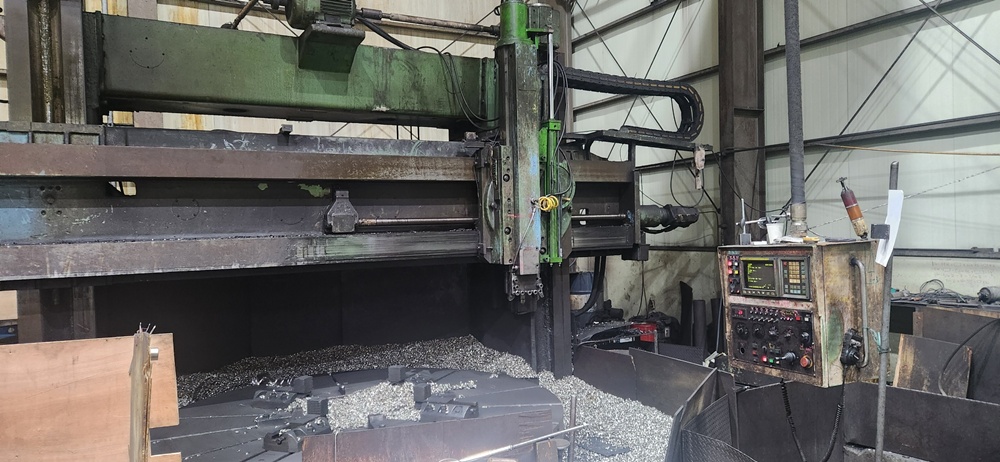

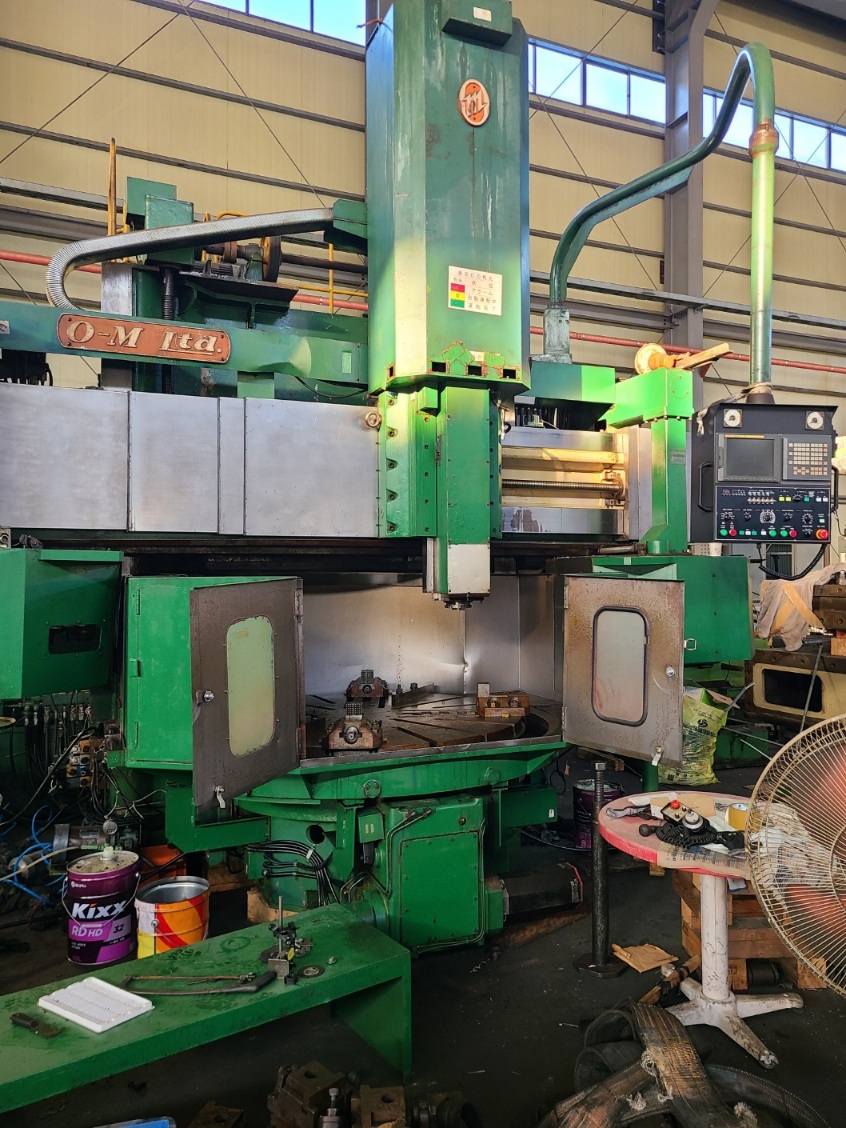

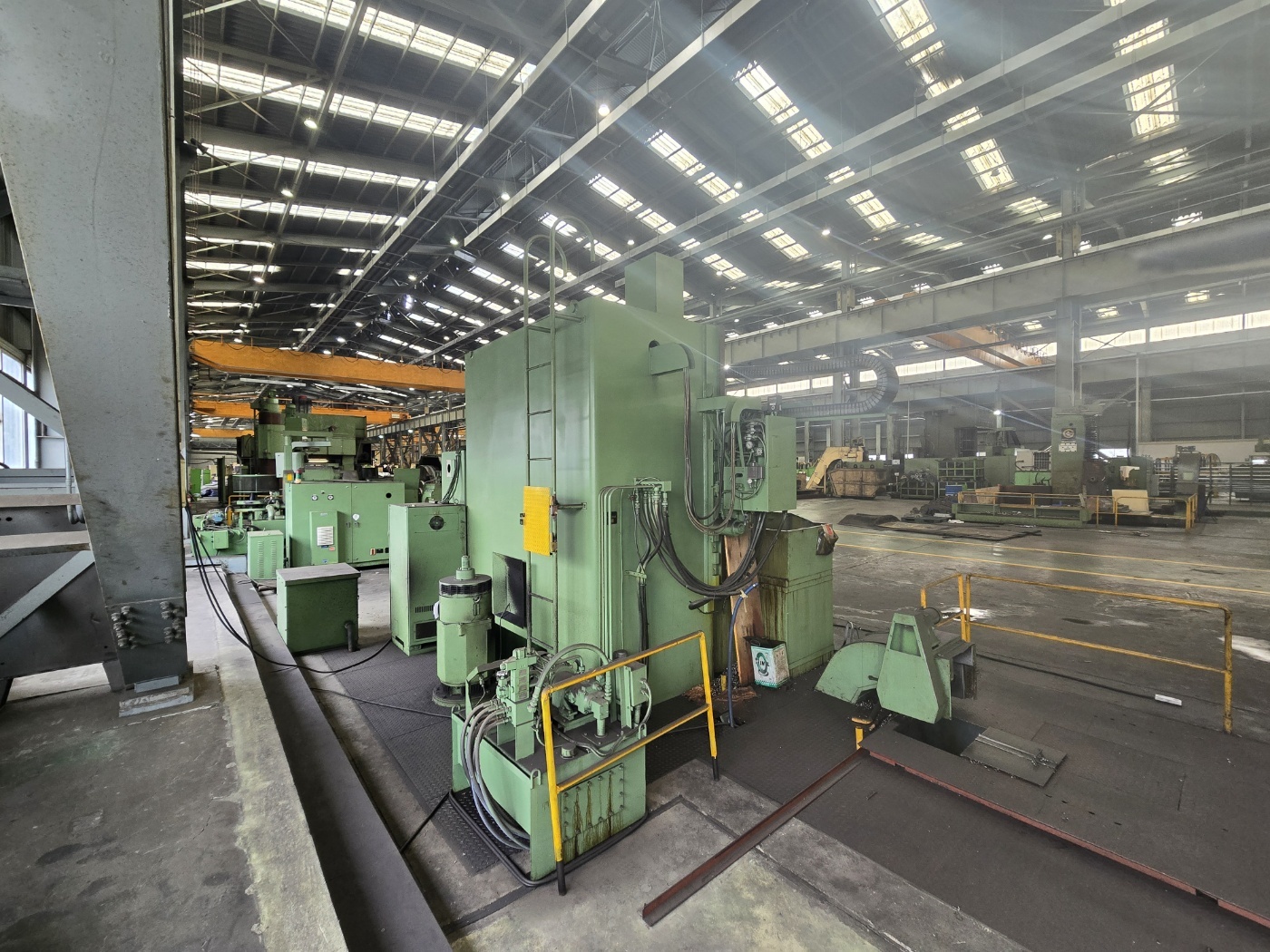

| 0103-022 |

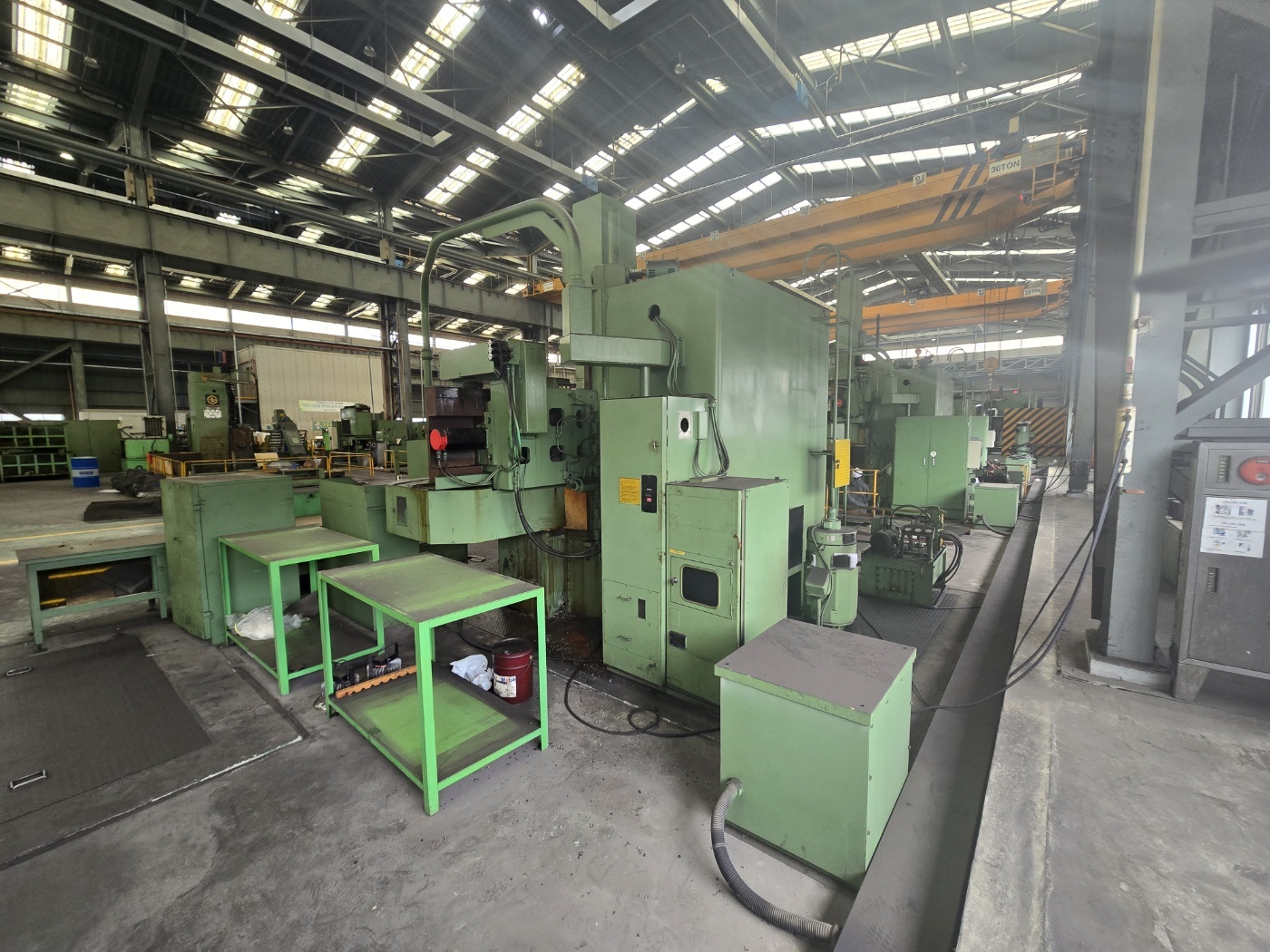

OM
|
VT5-20N(20/25)

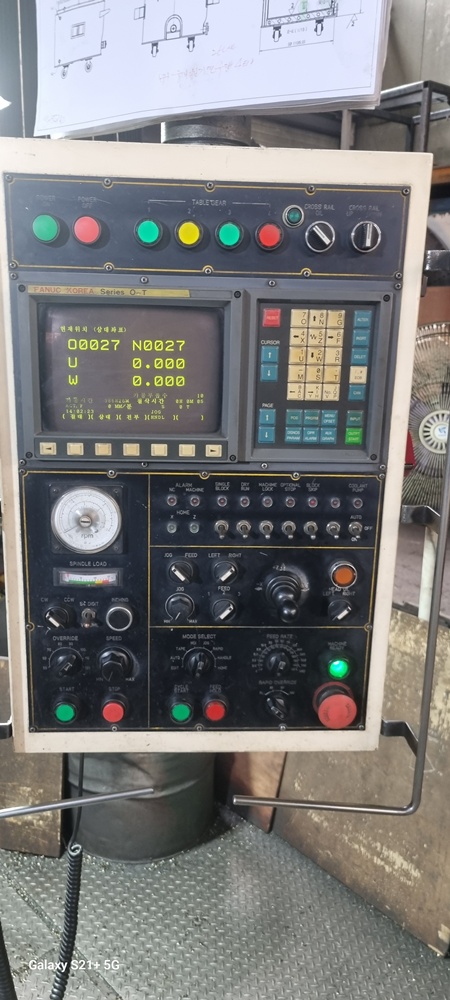

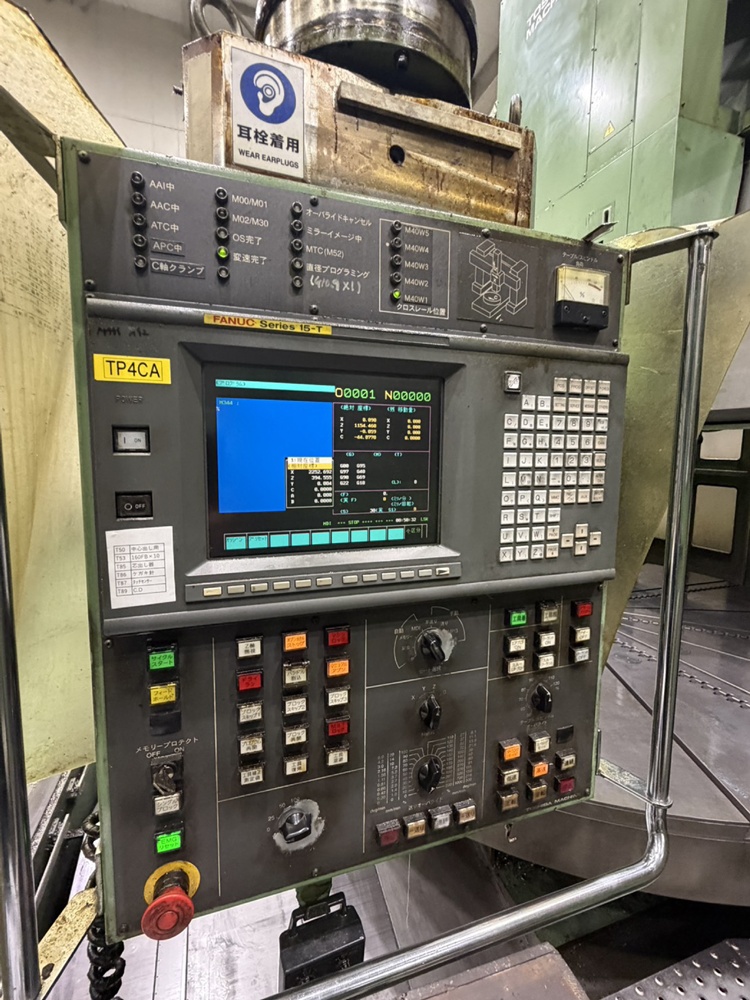

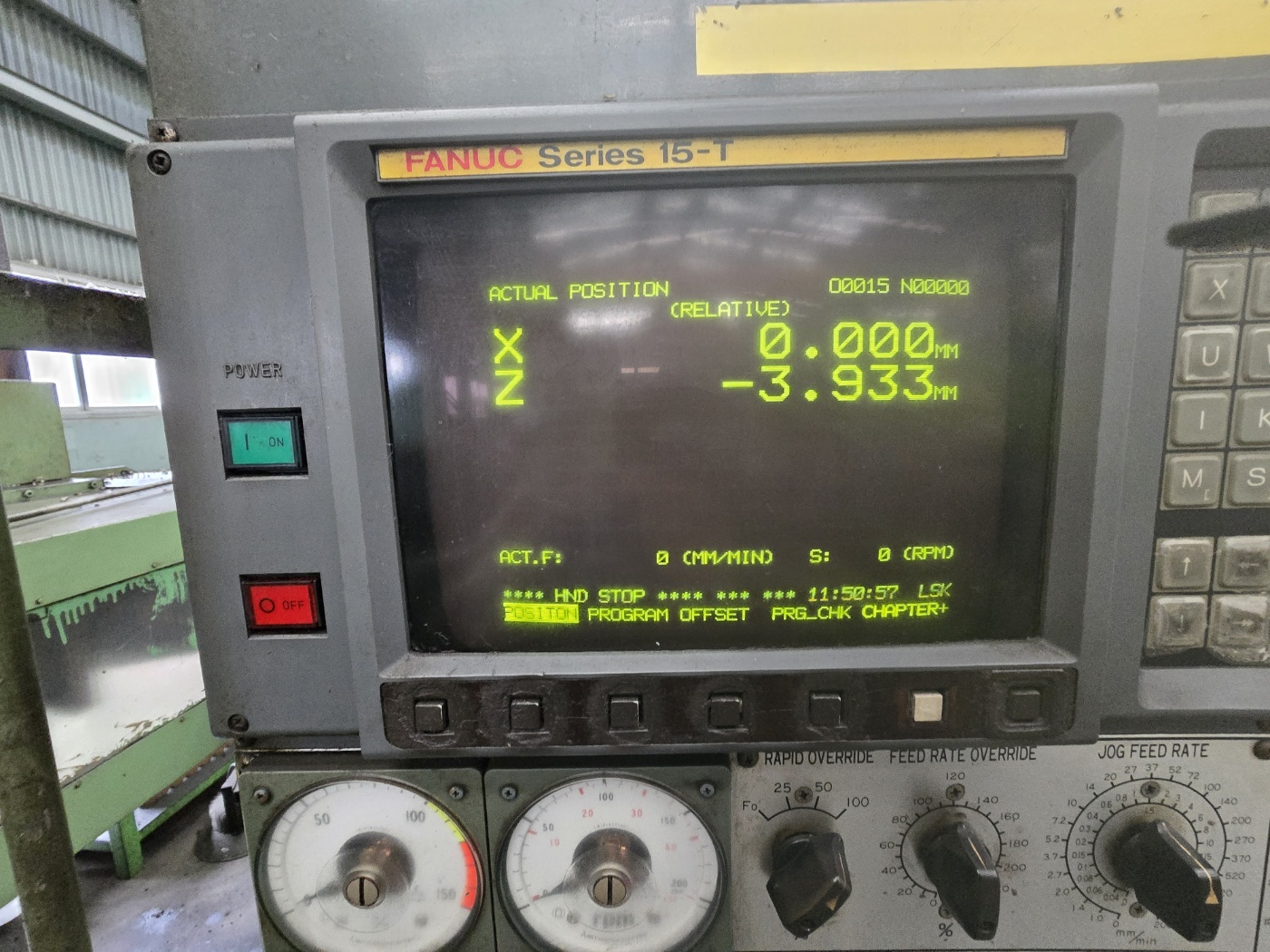

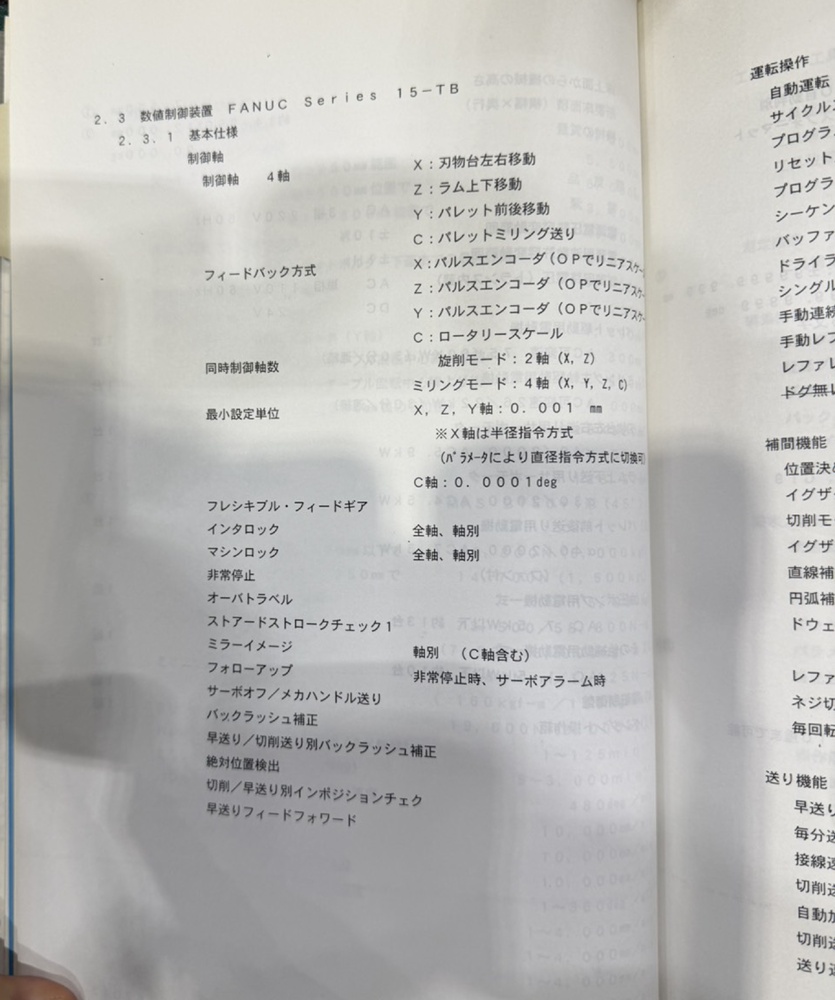

Fanuc 15T

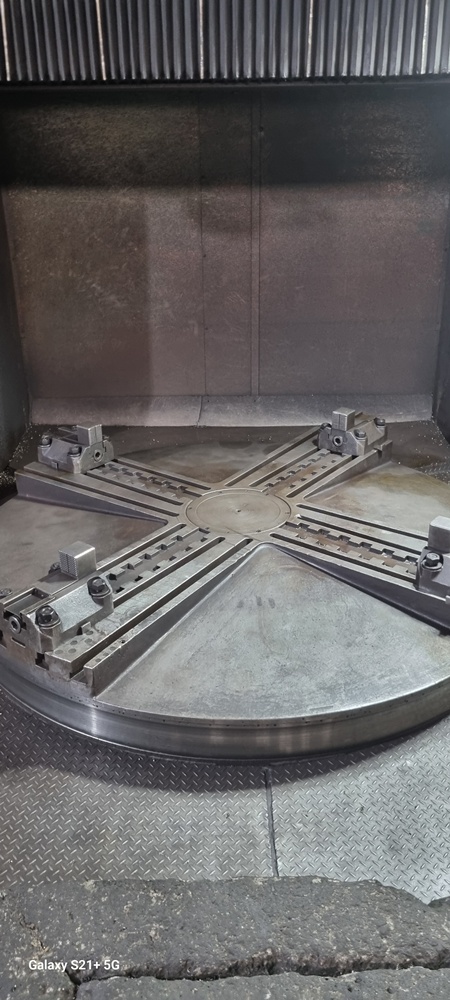

테이블 2,000mm
최대 스윙 2,450mm
최대가공경 2,300mm
가공높이 1,800mm
통과높이 850~2,050mm
적재하중 15,000kg
주축회전속도 (저)1.25~47rpm (고)5.45~200rpm
램상하 스트로크 1,250mm
크로스레일 200mm x 6단
DC 45/55kW
ATC 12
칩컨베어
동영상
youtu.be/RBvNA2ykY8I

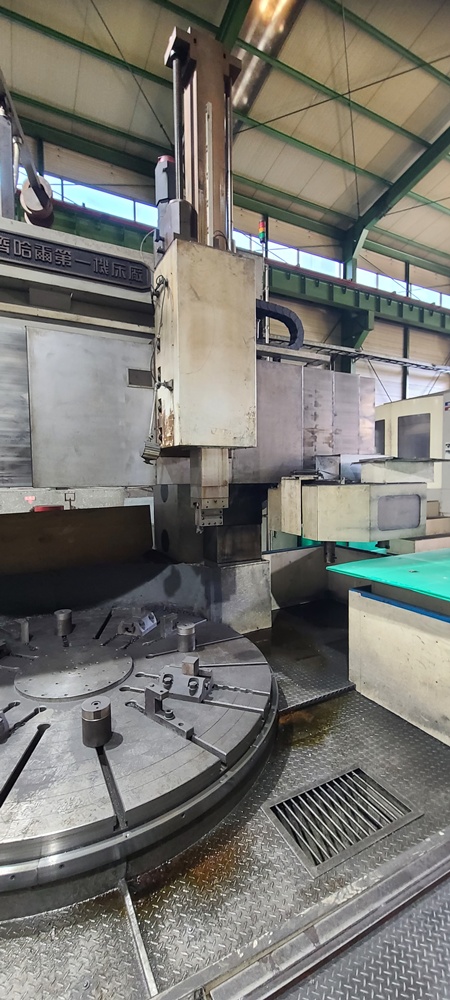

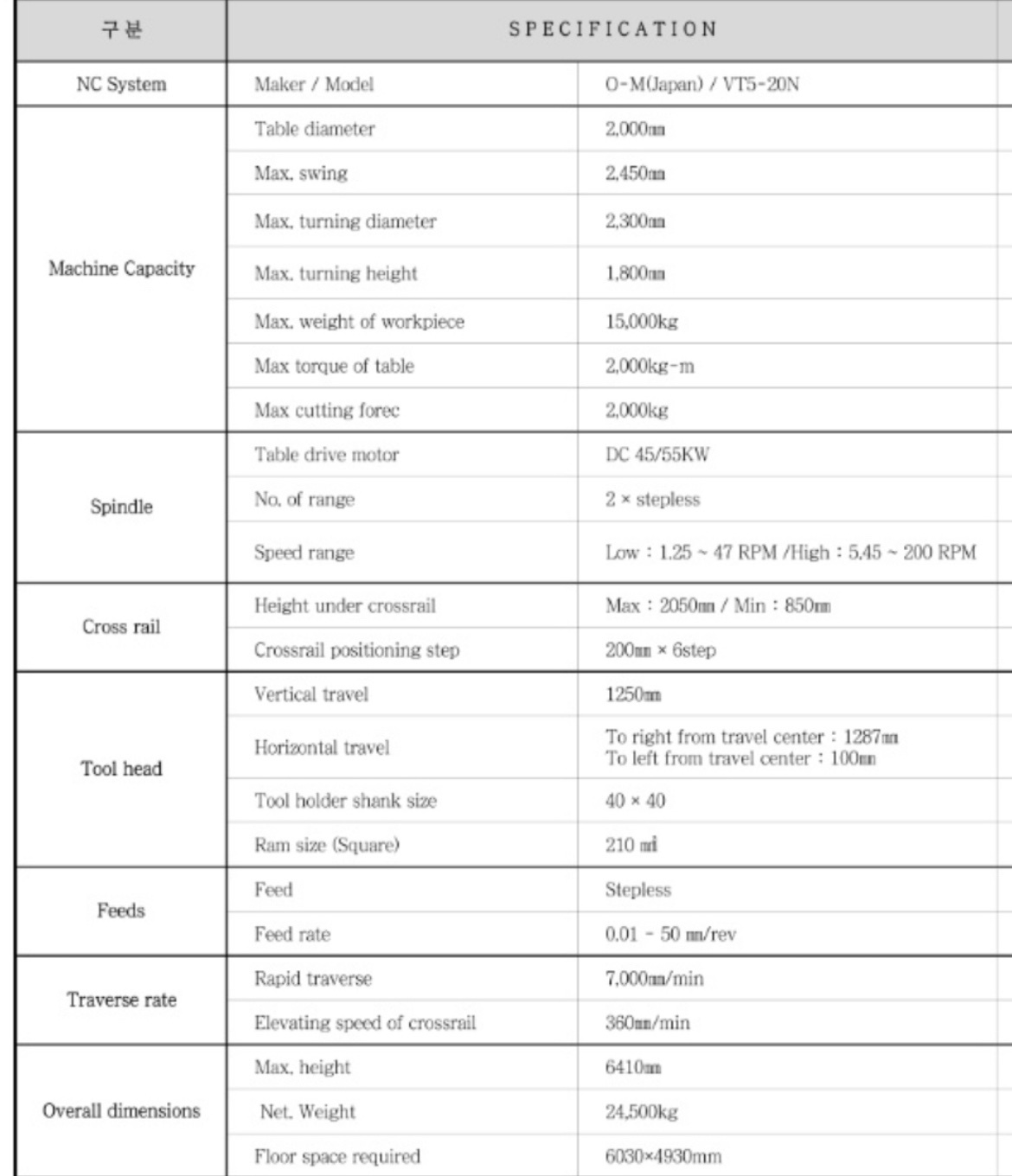

CNC Vertical Lathe
OM VT5-20N, year 1991
Fanuc 15T
Table 2,000mm
Max. swing 2,450mm
Max. turning diameter 2,300mm
Max. turning height 1,800mm
Height under crossrail 850~2,050mm
Max. weight of workpiece 15,000kg
Speed range (L)1.25~47rpm (H)5.45~200rpm
Tool head vertical stroke 1,250mm
Crossrail position 200mm x 6step
DC 45/55kW
ATC 12
|
1991년 |
\0 |
             |
|
| |
|
| |
|
| |

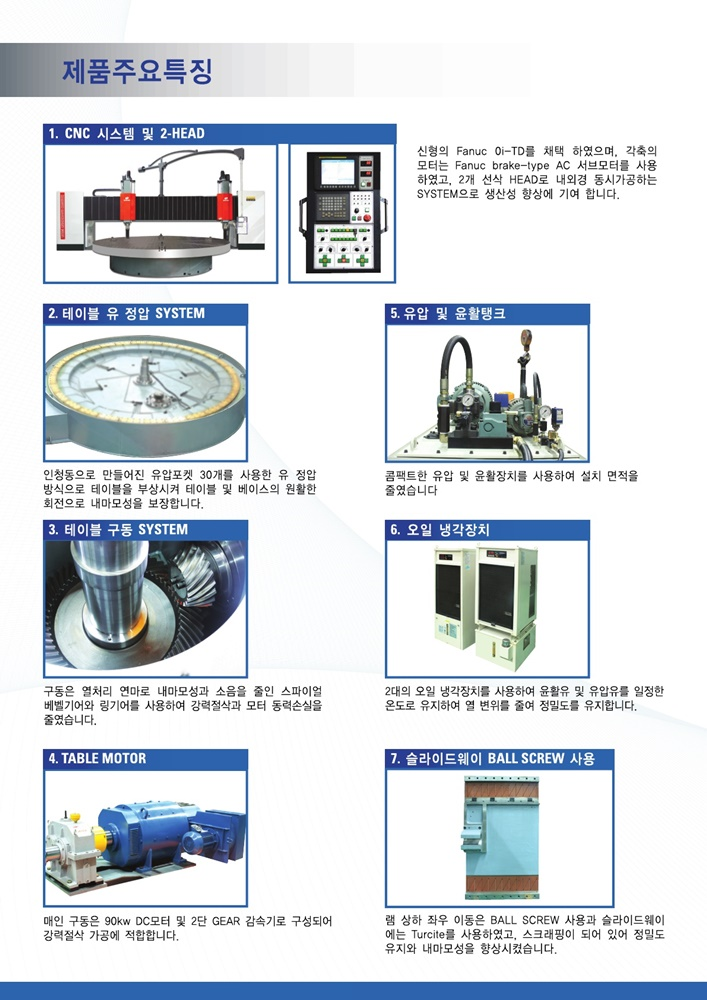

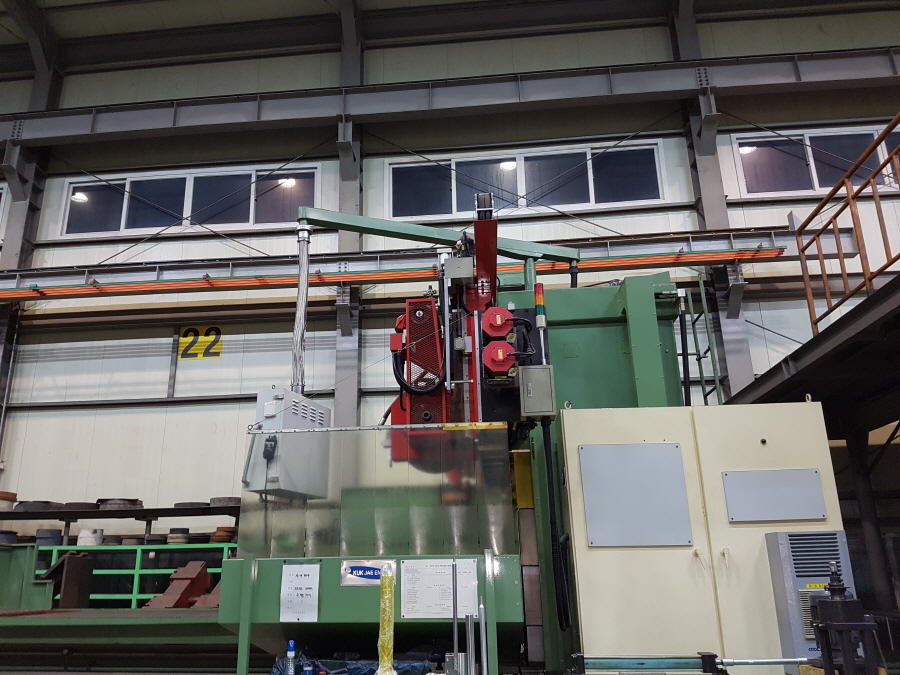

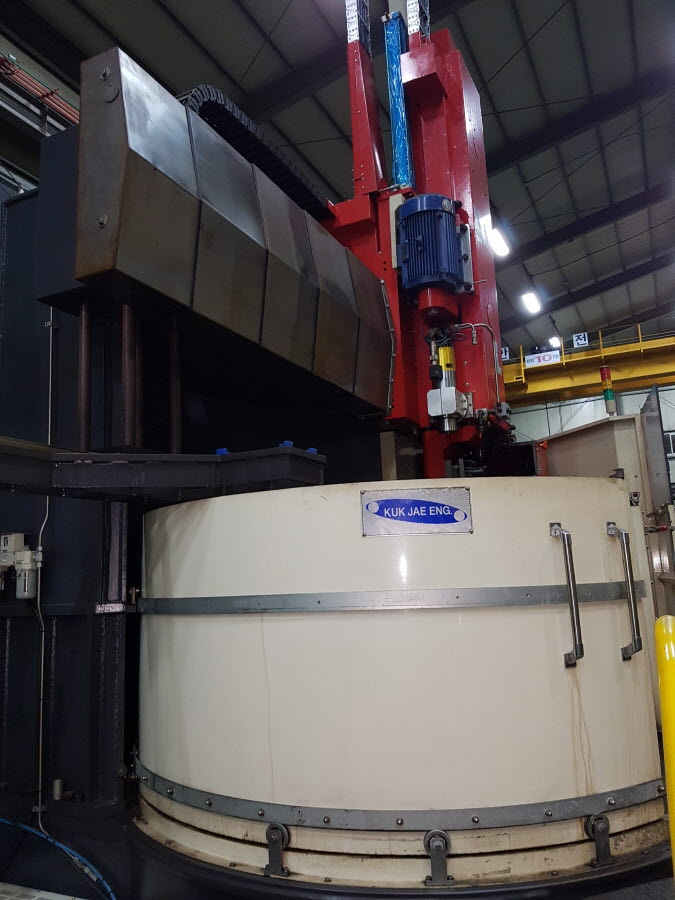

| 0103-020 |

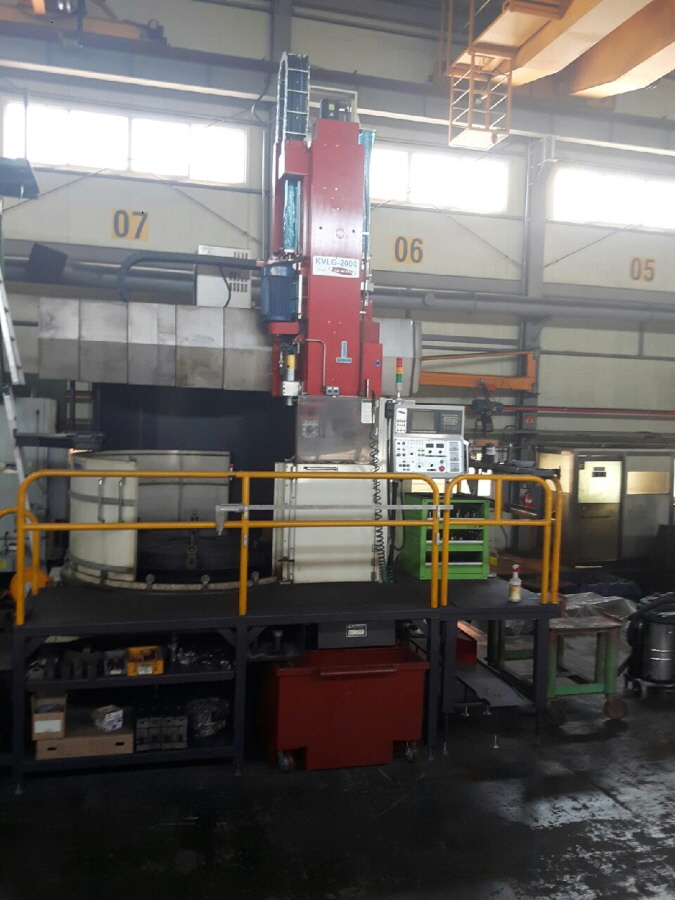

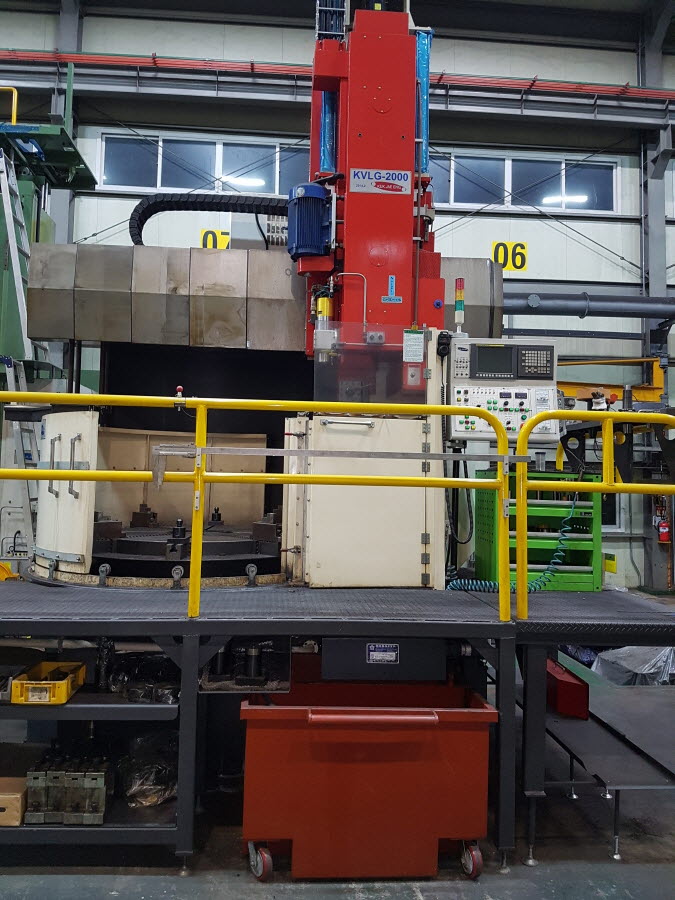

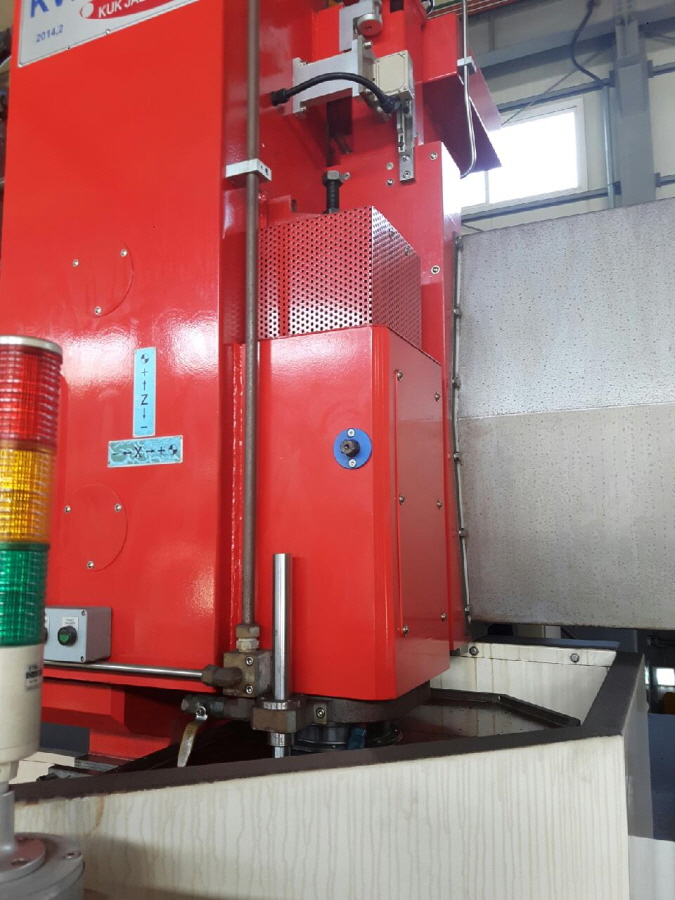

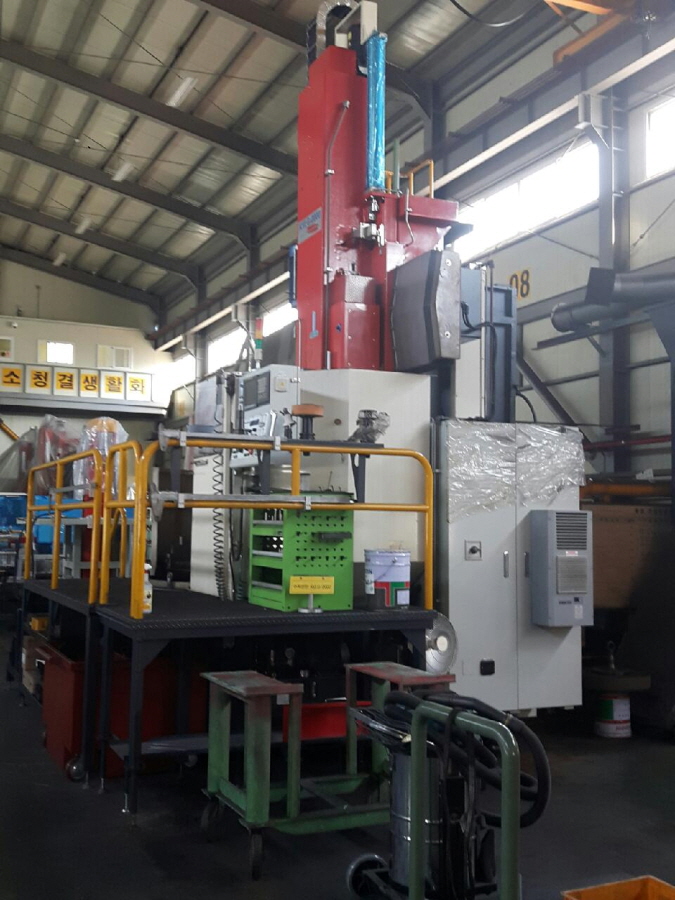

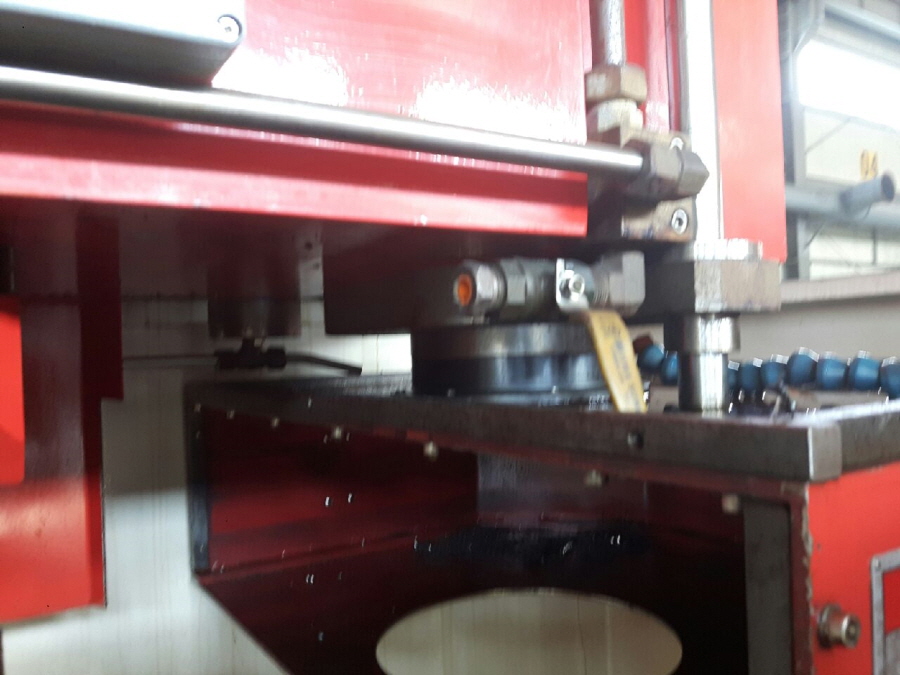

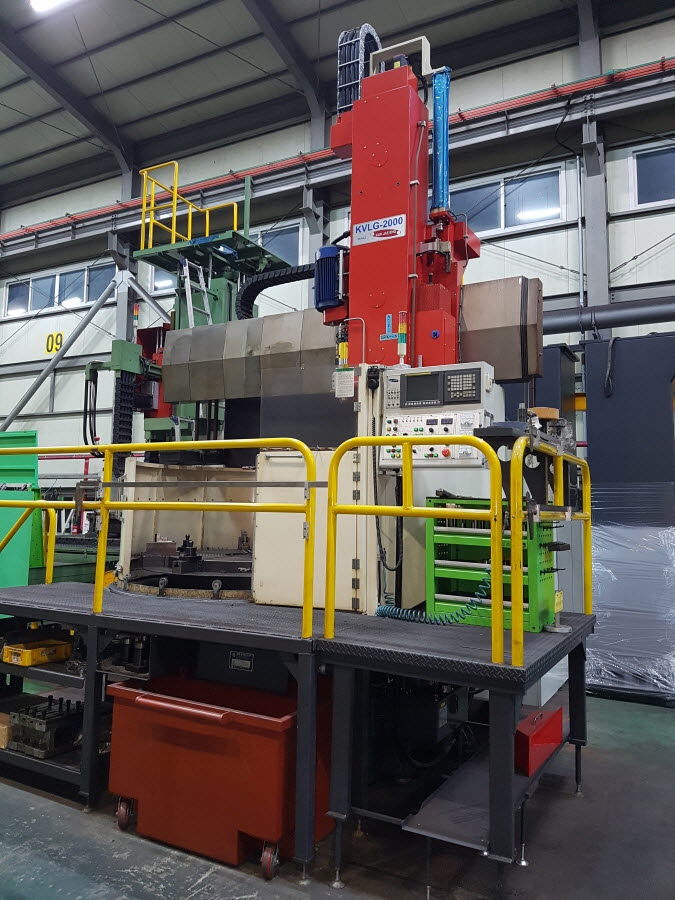

국제기계
|

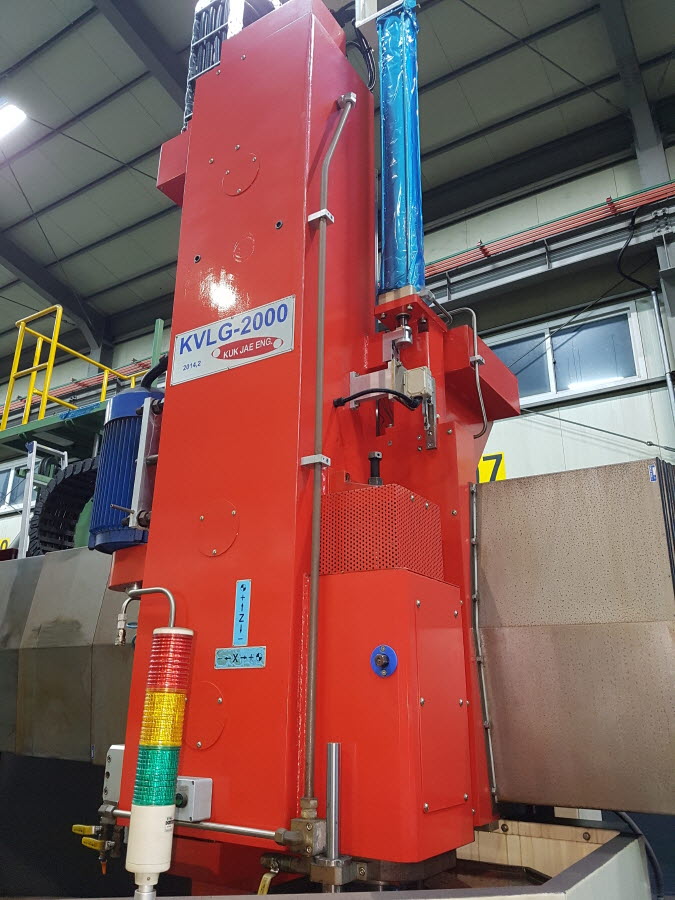

KVLG-2000(베어링 회전타입)
수직내경.외경 .로터리연마기

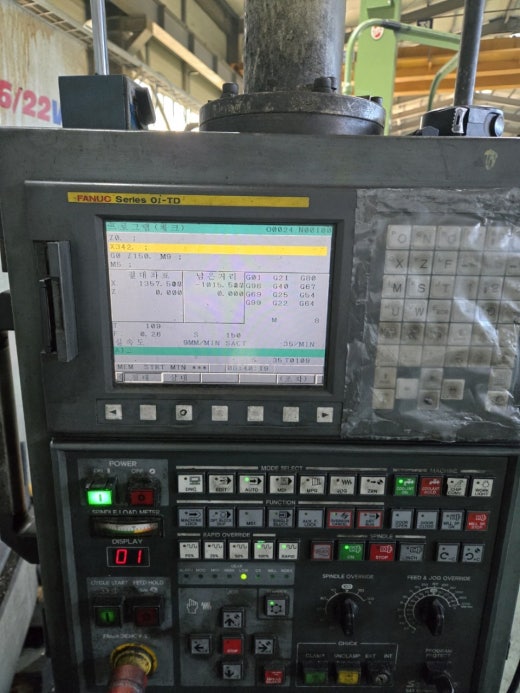

화낙0iTD
4본척 Ø1400
척킹 사이즈 Ø1800
최대 스윙 Ø2000
램사이즈 520x430
램 상하이동 850
통과높아1000
절삭유장치
칩컨베어
●선반가공
외경가공 Ø2000
가공높이 890
램 상하이동 850
내경가공경 Ø510 미만일때 현재의 툴 홀더에 바이트를 직접 체결하는 방식으로 가공시 가공깊이 350이고 바이트 생크 길이에 따라 떨림없이 5000mm 까지 가공됨
내경가공경 Ø630 이상일시 가공깊이 450

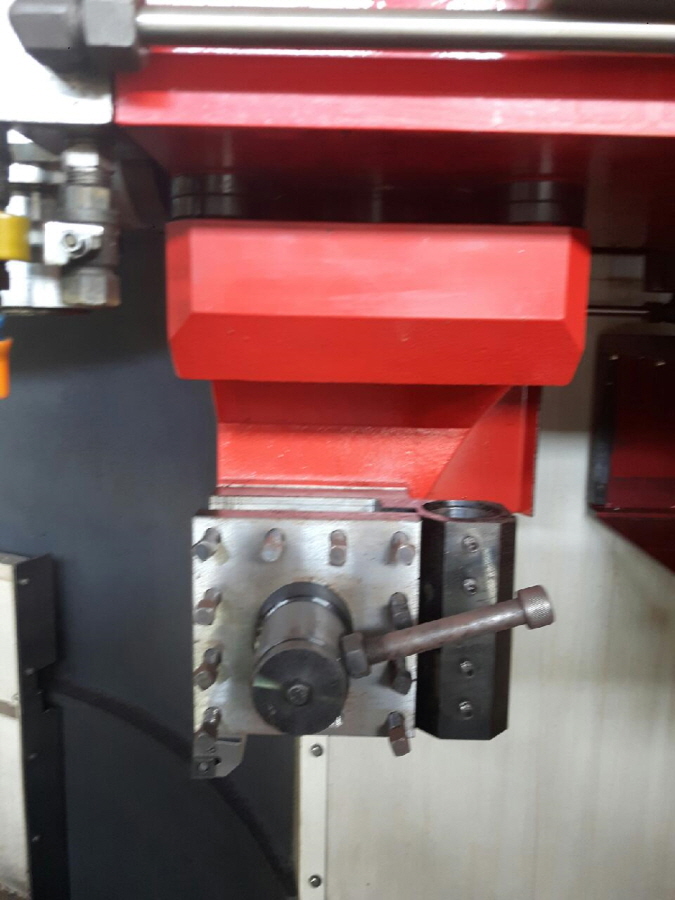

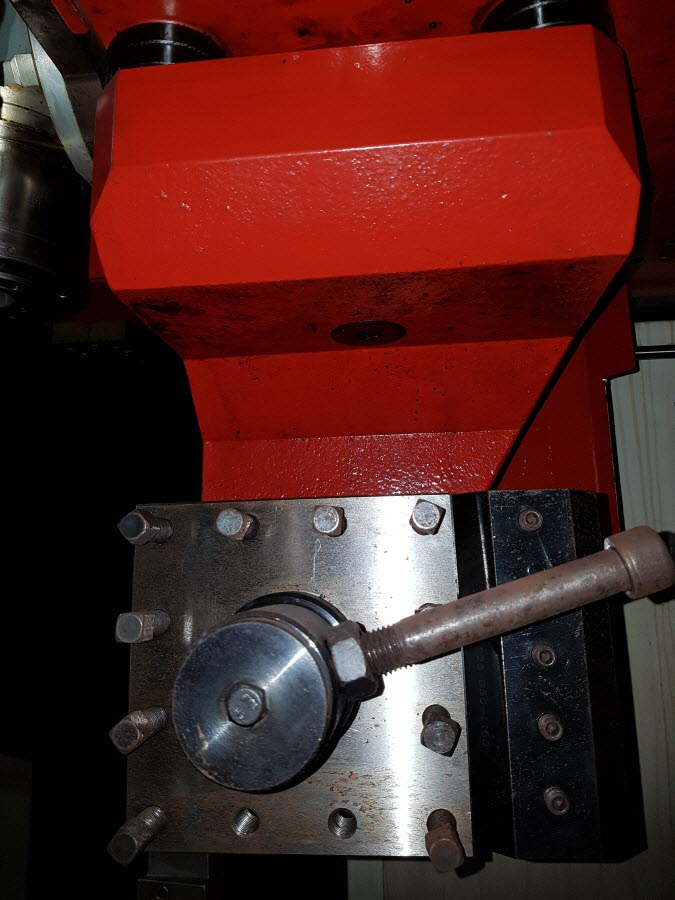

정사각 수동변환 터렛 160x160
툴홀더 유압식 탈부착, 툴홀더 탈거시 좌측 컬럼에 보관

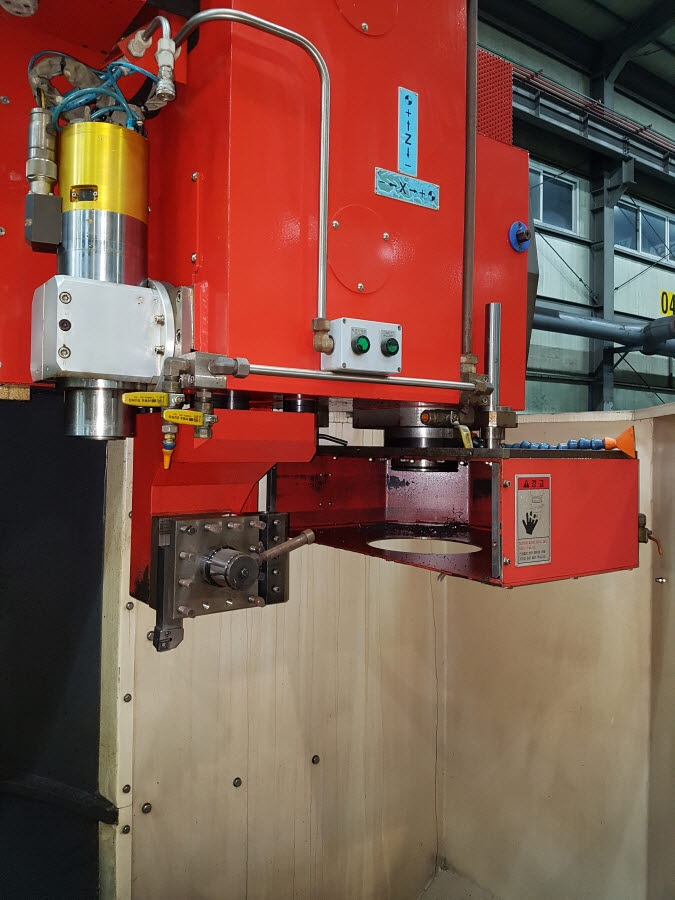

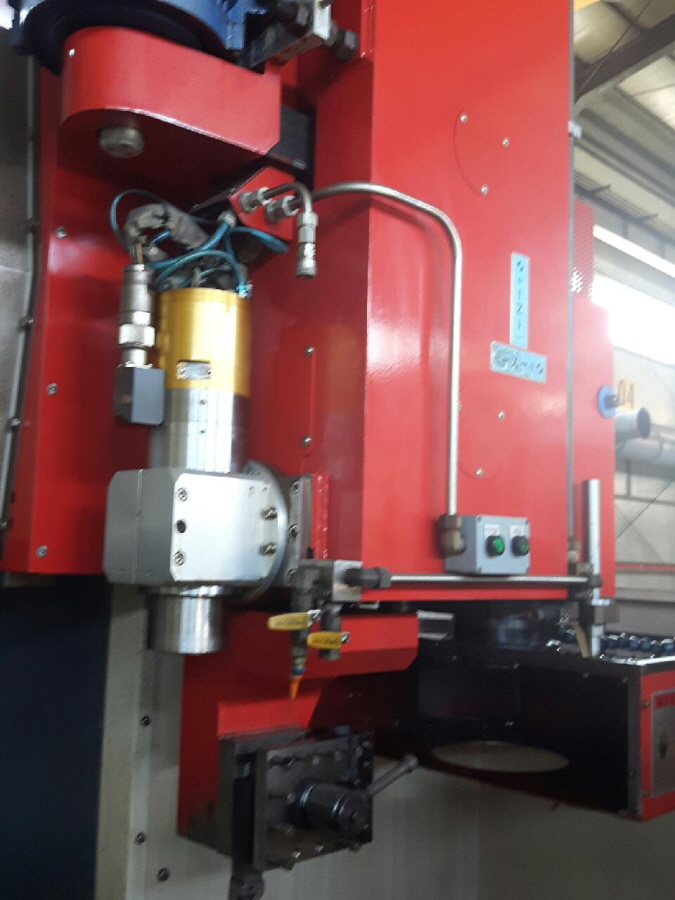

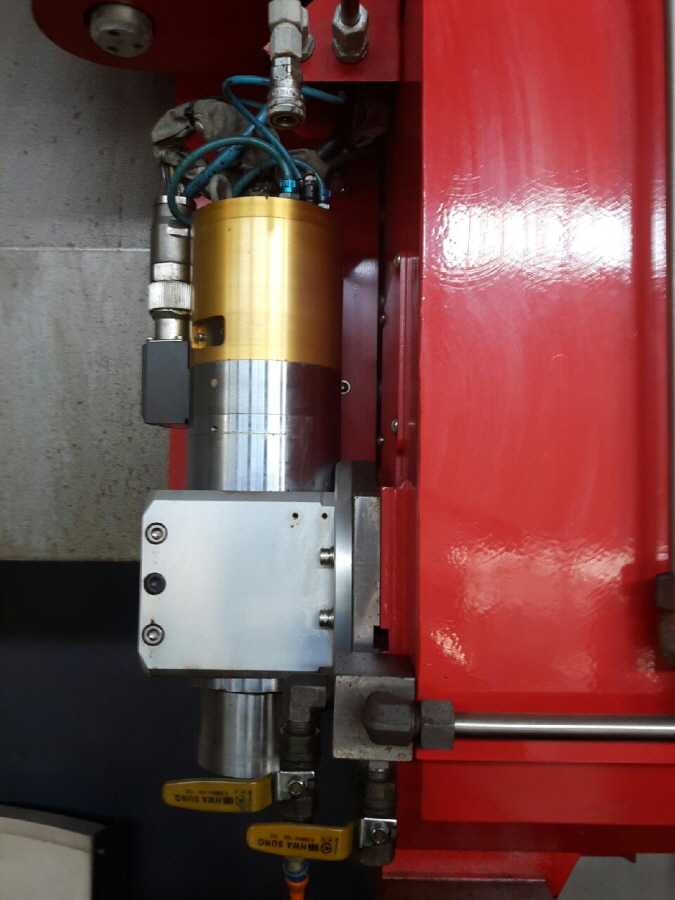

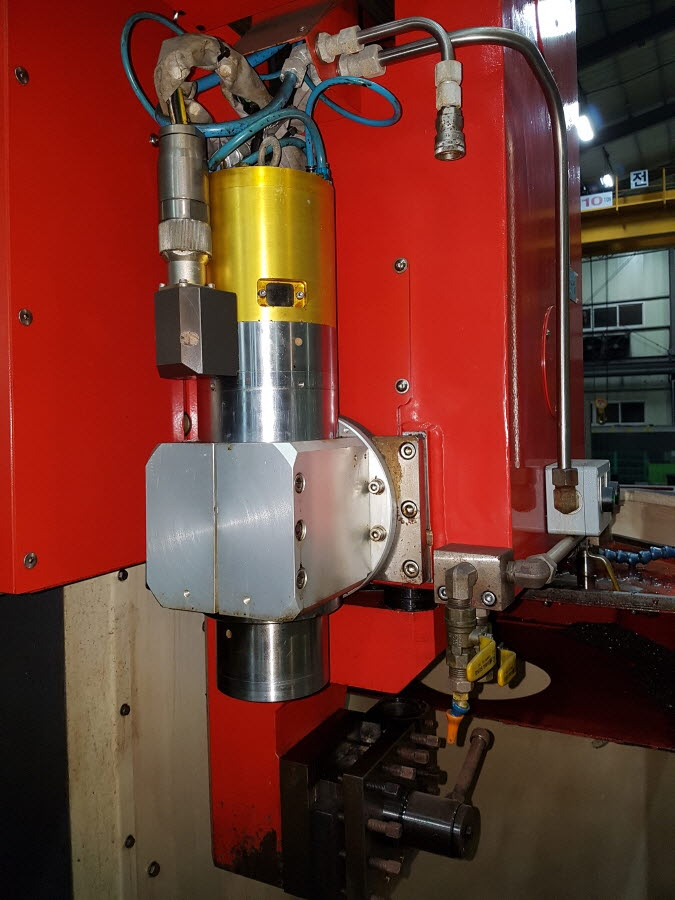

●수직원통연마

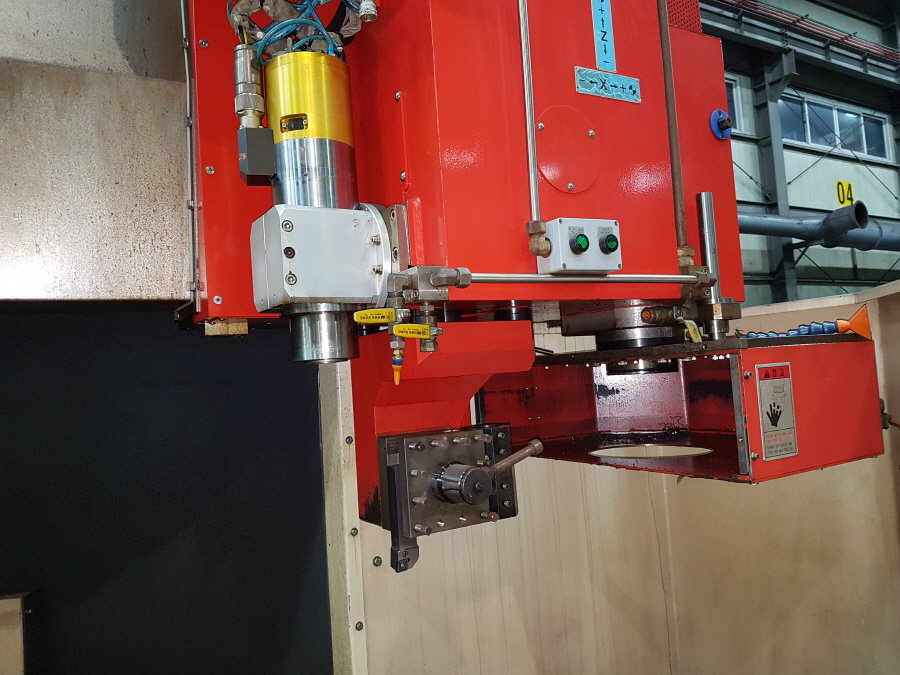

선반용 사각툴홀더는 좌측 컬럼봐홈에 보관후 좌측 내경 작업용 고주파연마 스핀들 사용함
내경가공경 Ø660 까지
24000rpm
BT30
가공깊이450
우측 외경가공 및내경연마 스핀들
외경가공경 Ø2000
가공높이 450
내경연마 사양도 동일함

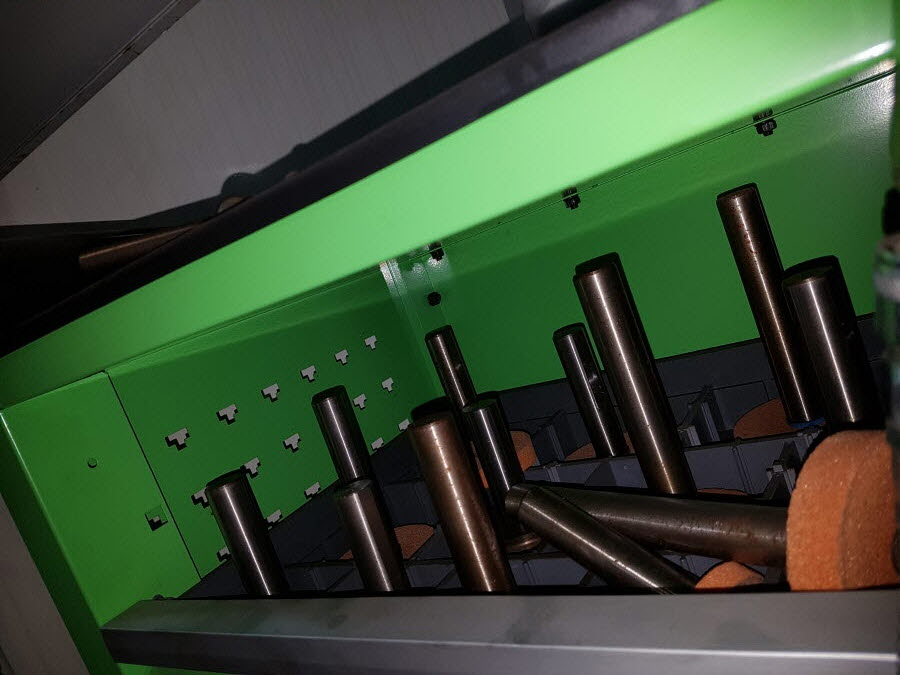

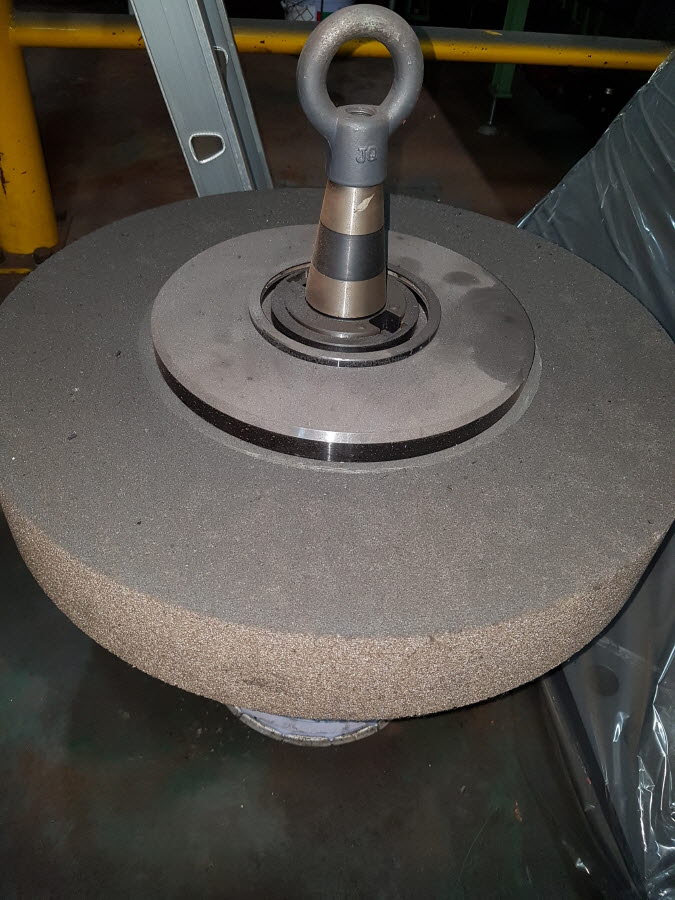

숫돌아바 BT50. 유압탈부착방식
|
2009년 |
\0 |
                          |
|
| |

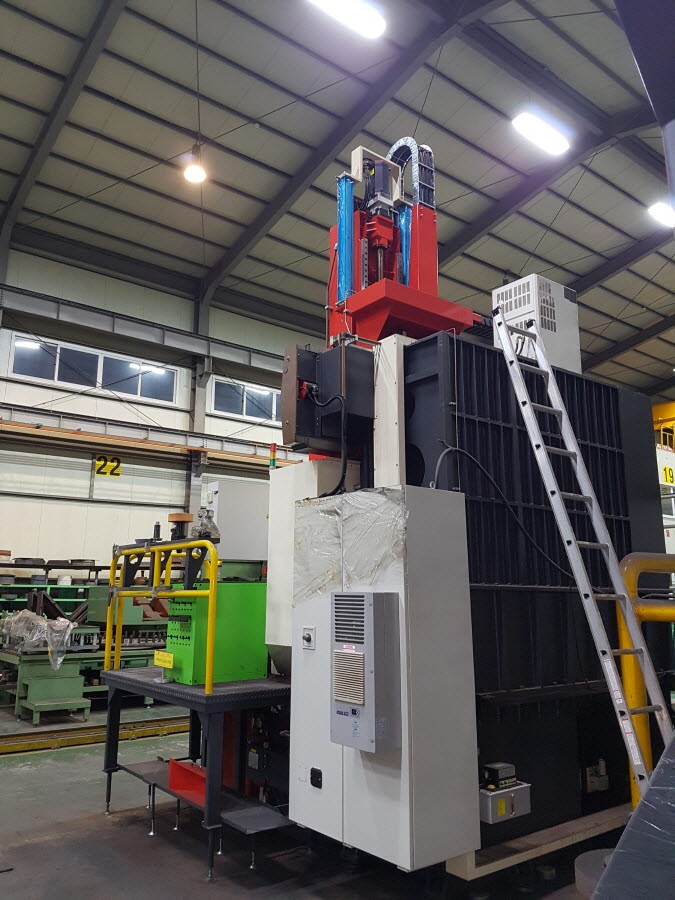

| 0103-017 |

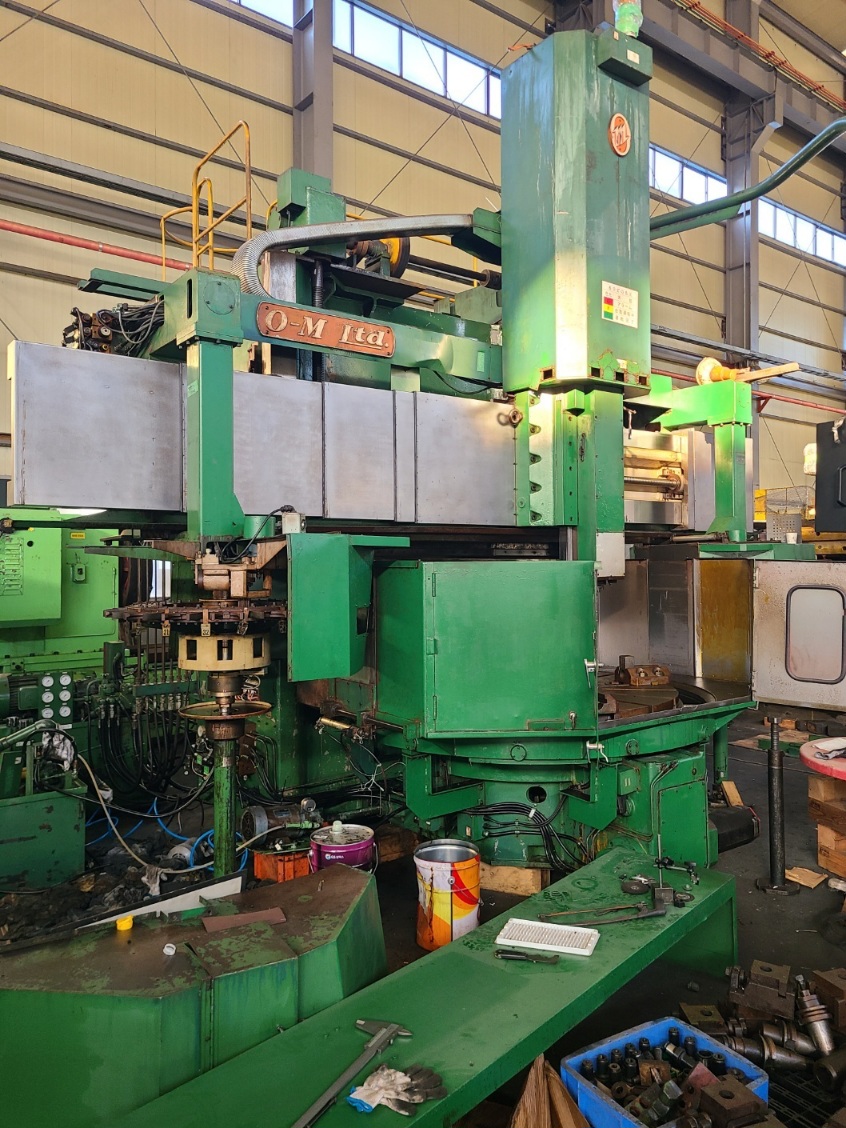

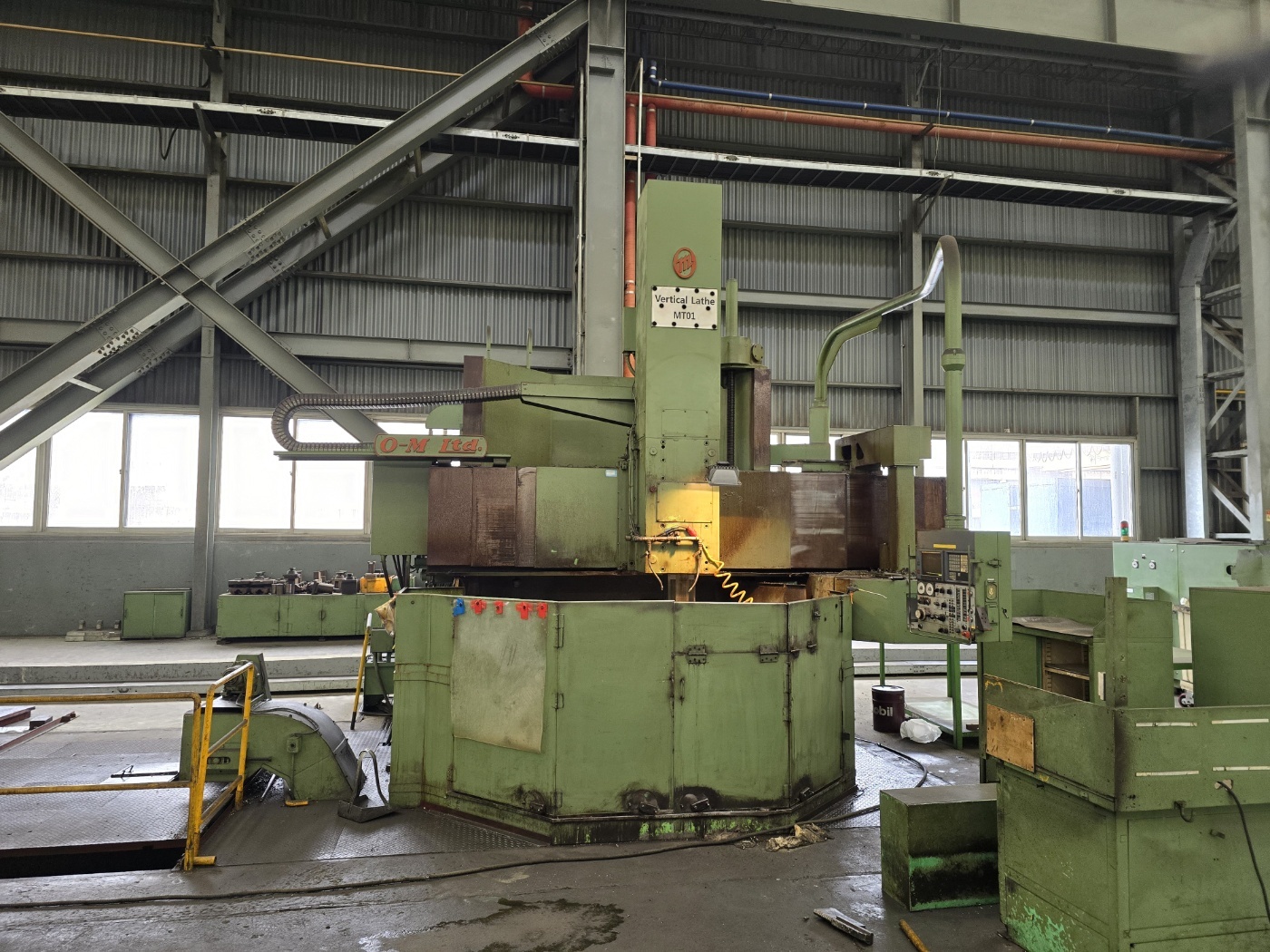

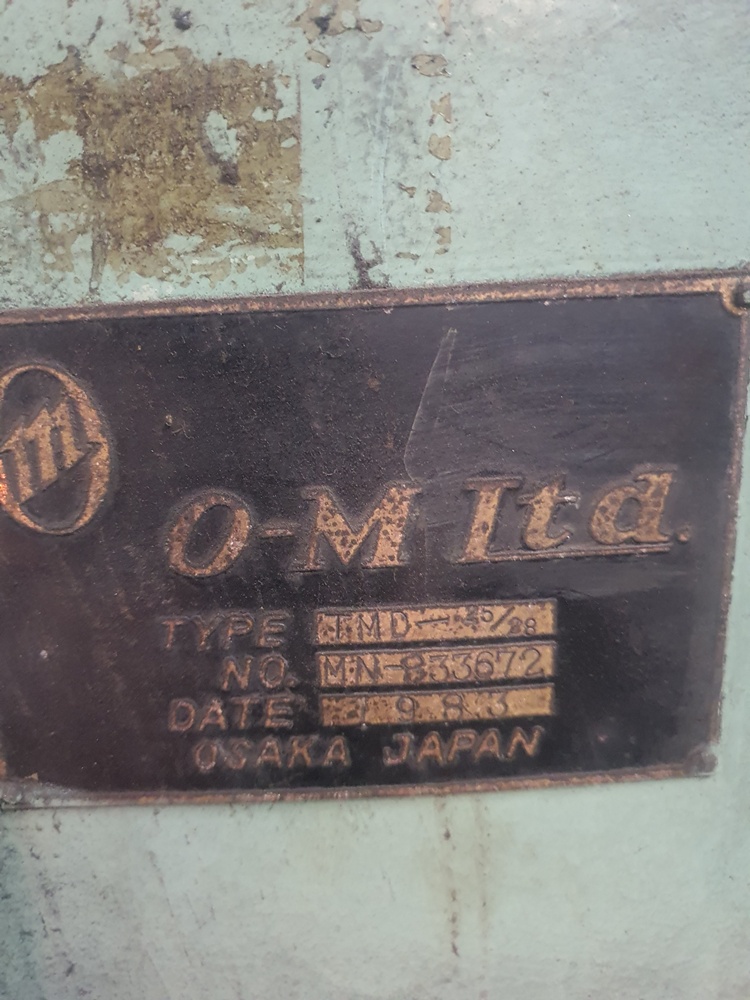

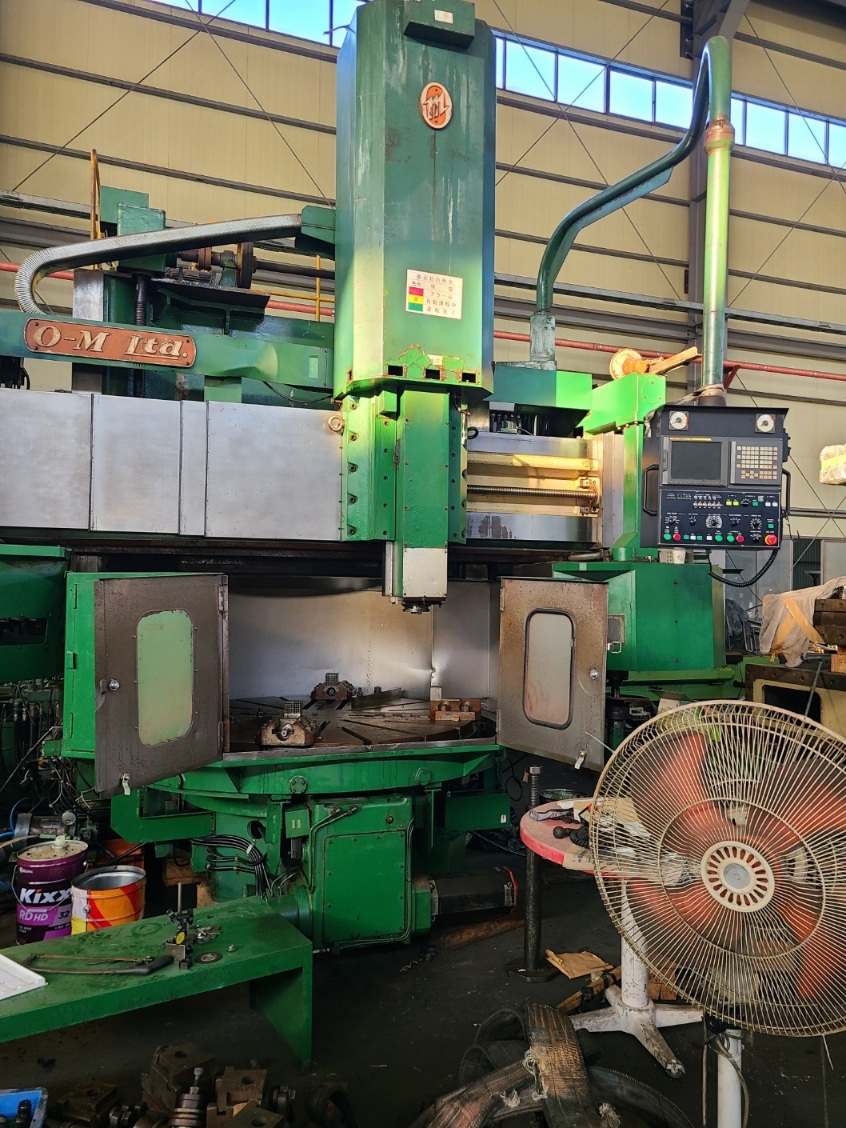

OM
|
TDC-16N(턴밀)
화낙-21iTB
테이블 1600mm
스윙 2000mm
좌측밀링ATC
우측선반ATC
2024년개선교체
CNC Vertical Lathe
OM TDC-16N
Year 1983
Live milling
Table 1600mm
Swing 2000mm
ATC : left milling, right lathe
Retrofitted in 2024
|
1983년 |
\150,000,000 |
     |
|
| |

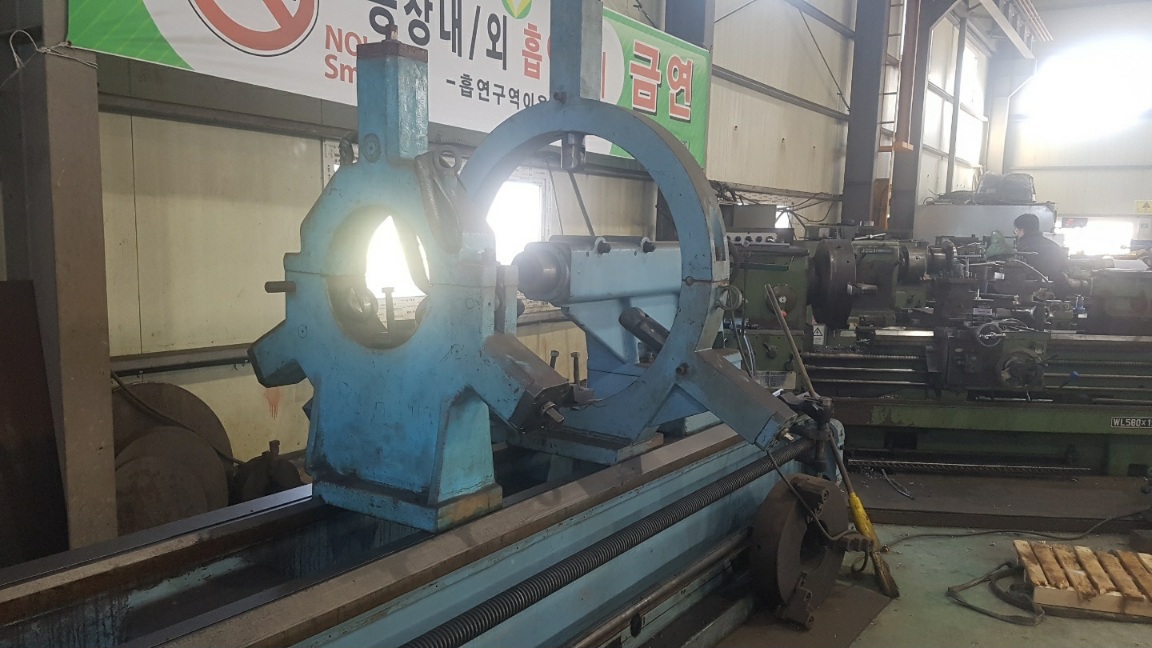

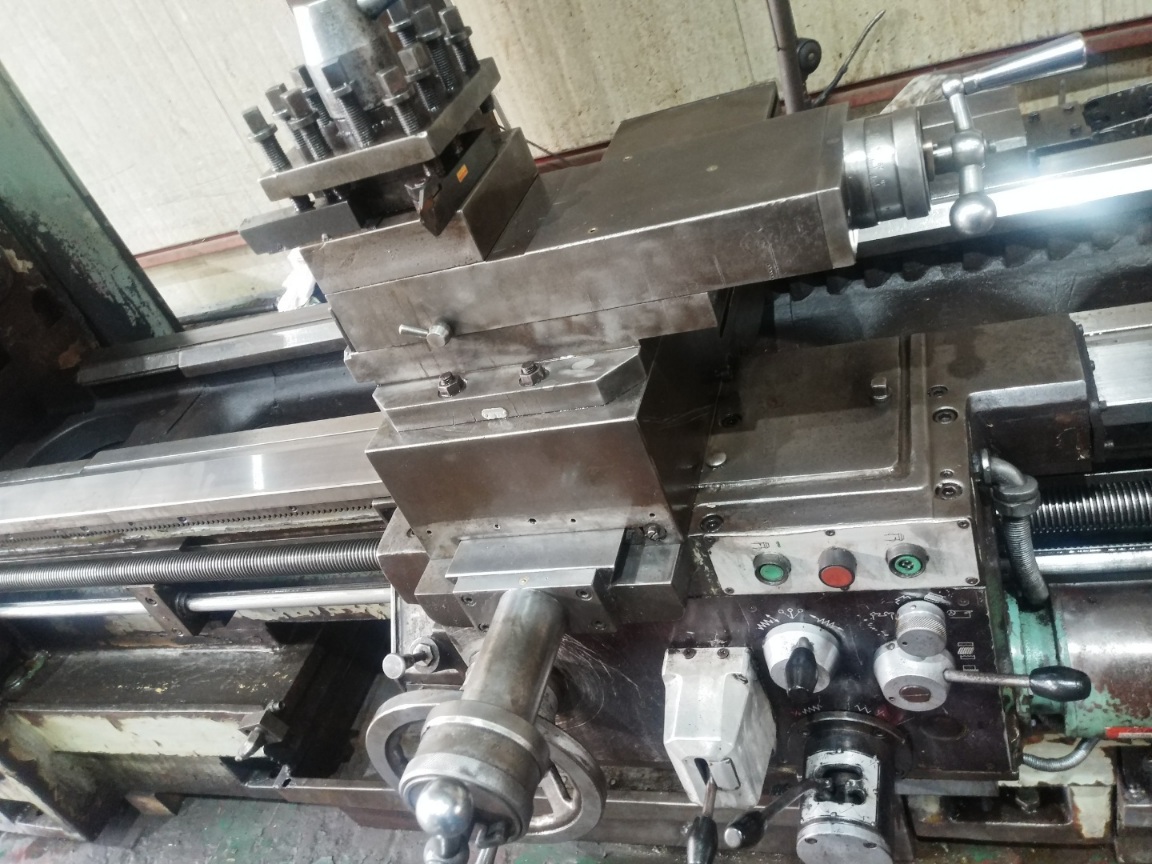

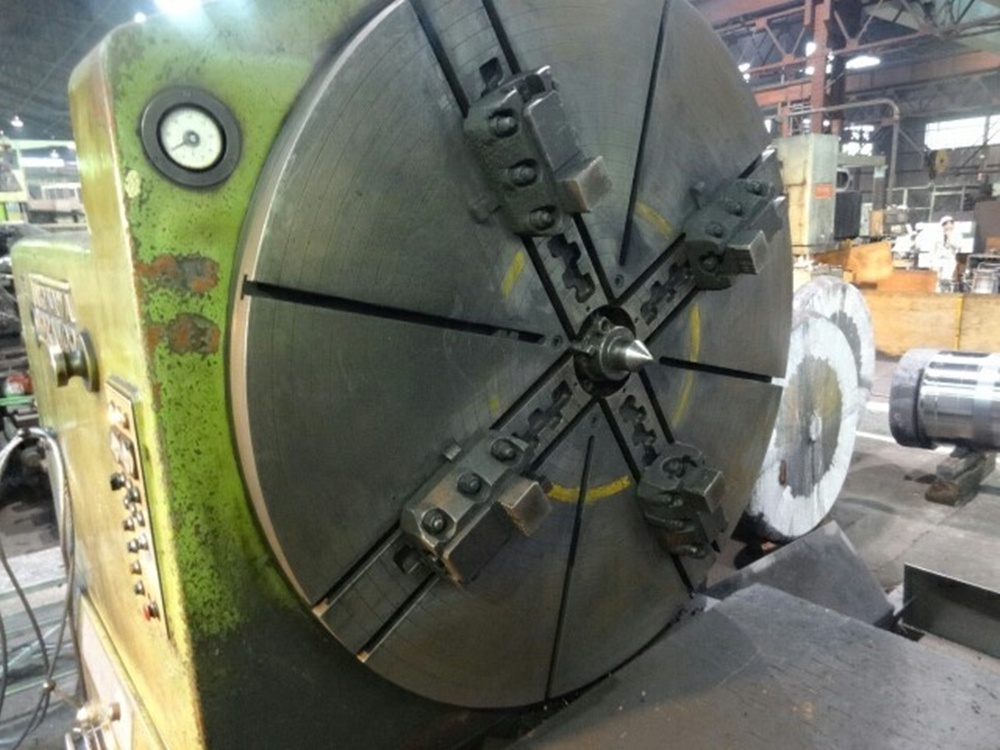

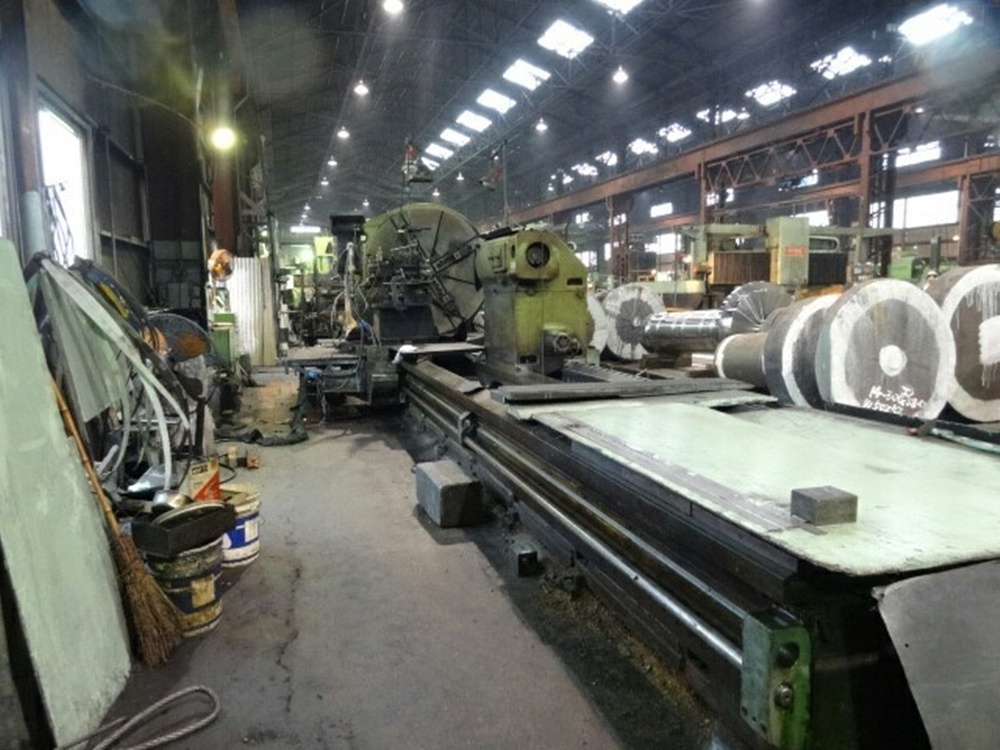

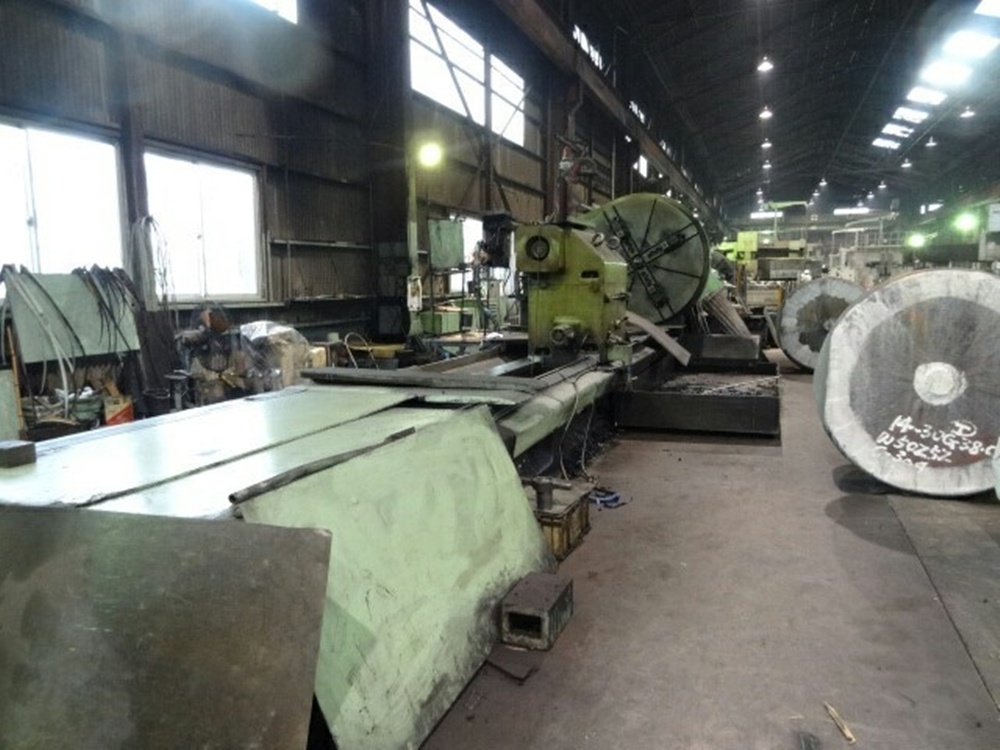

| 0101-533 |

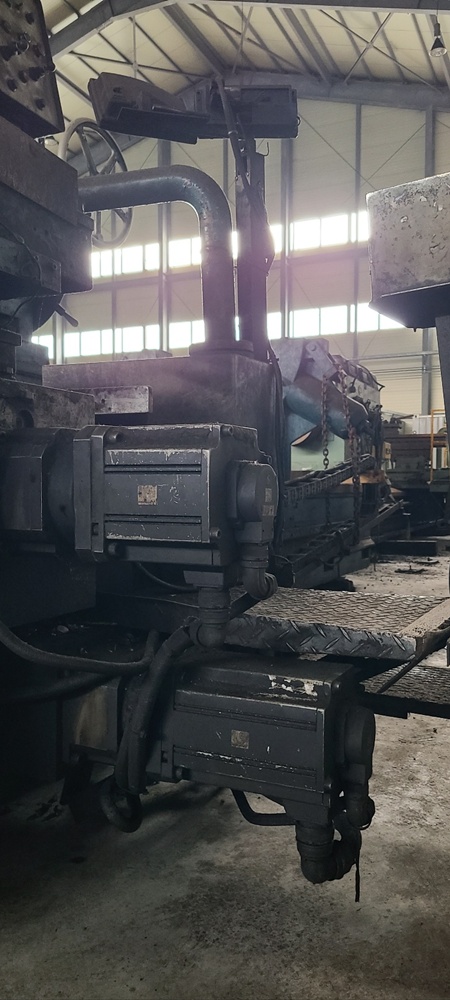

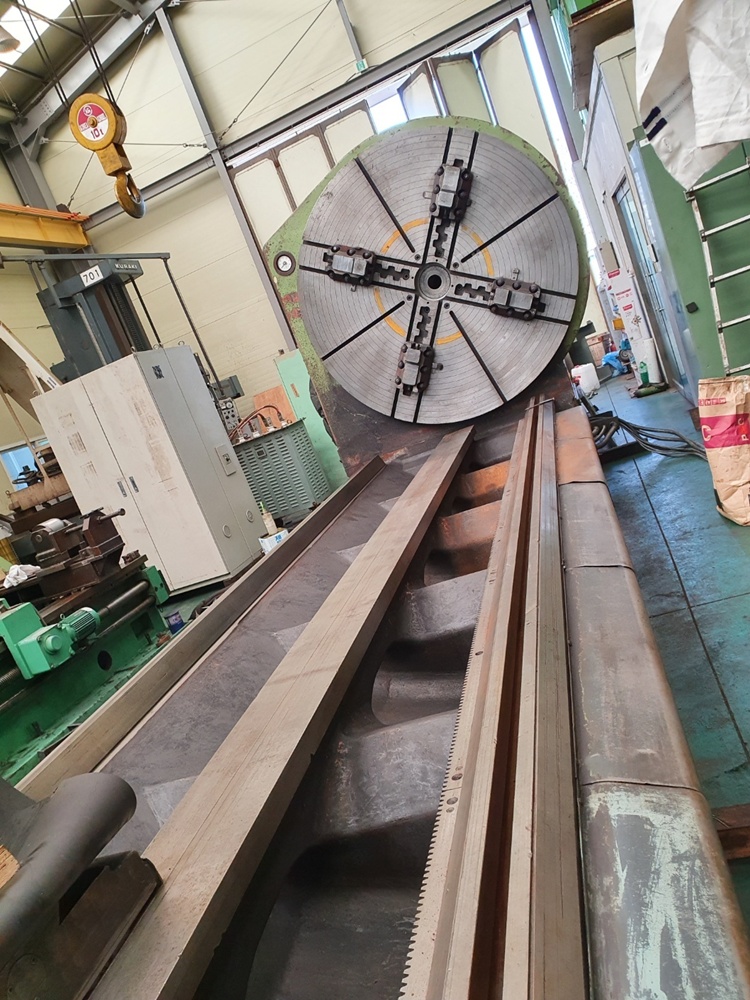

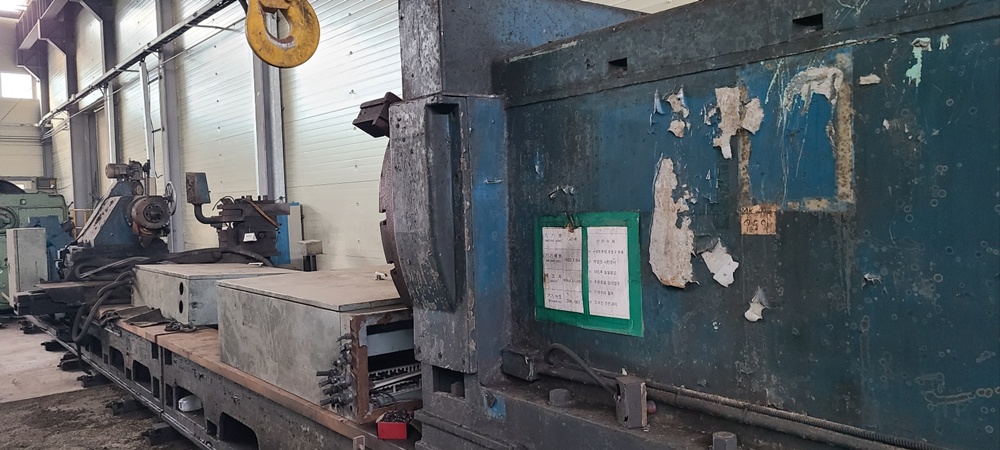

시바우라(SHIBAURA)
|
2000x7000
척1480

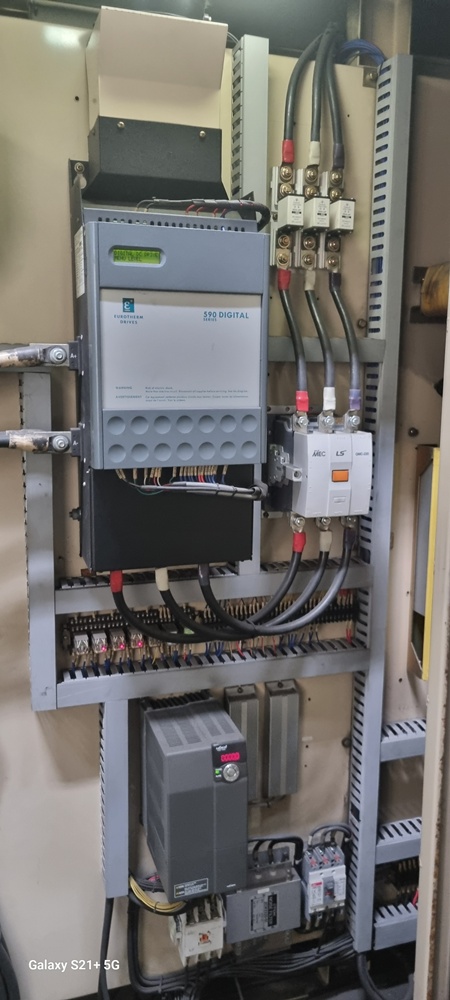

DC90kW(드라이브고장)

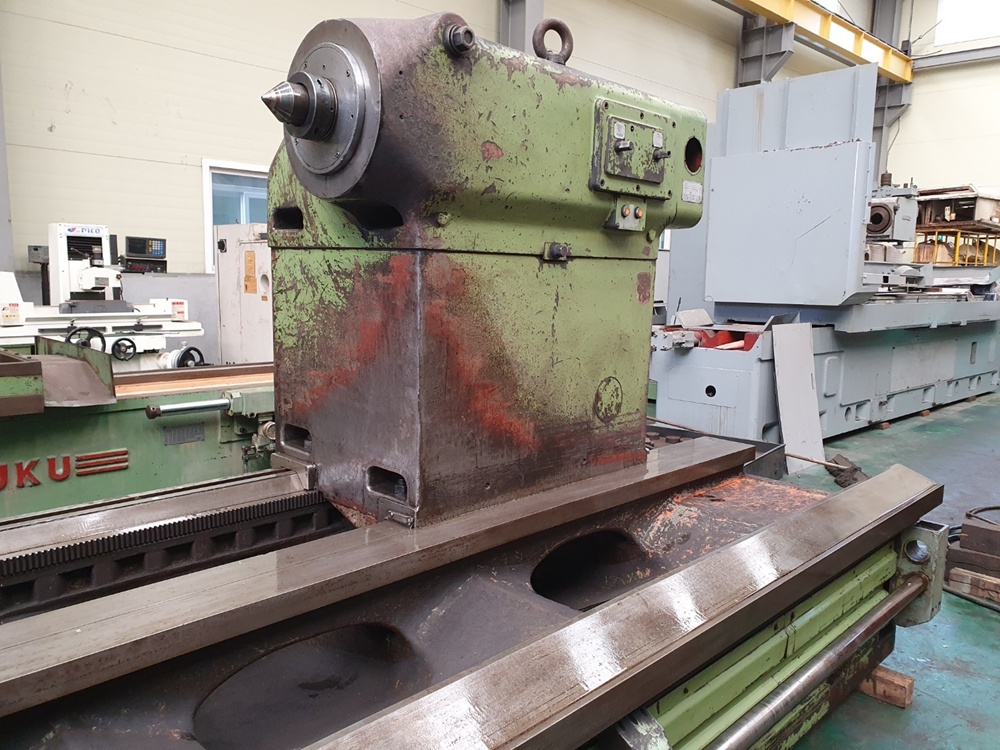

심압대퀼180파이
오라지날 베드스윙1500
블럭259mm고여서20000임

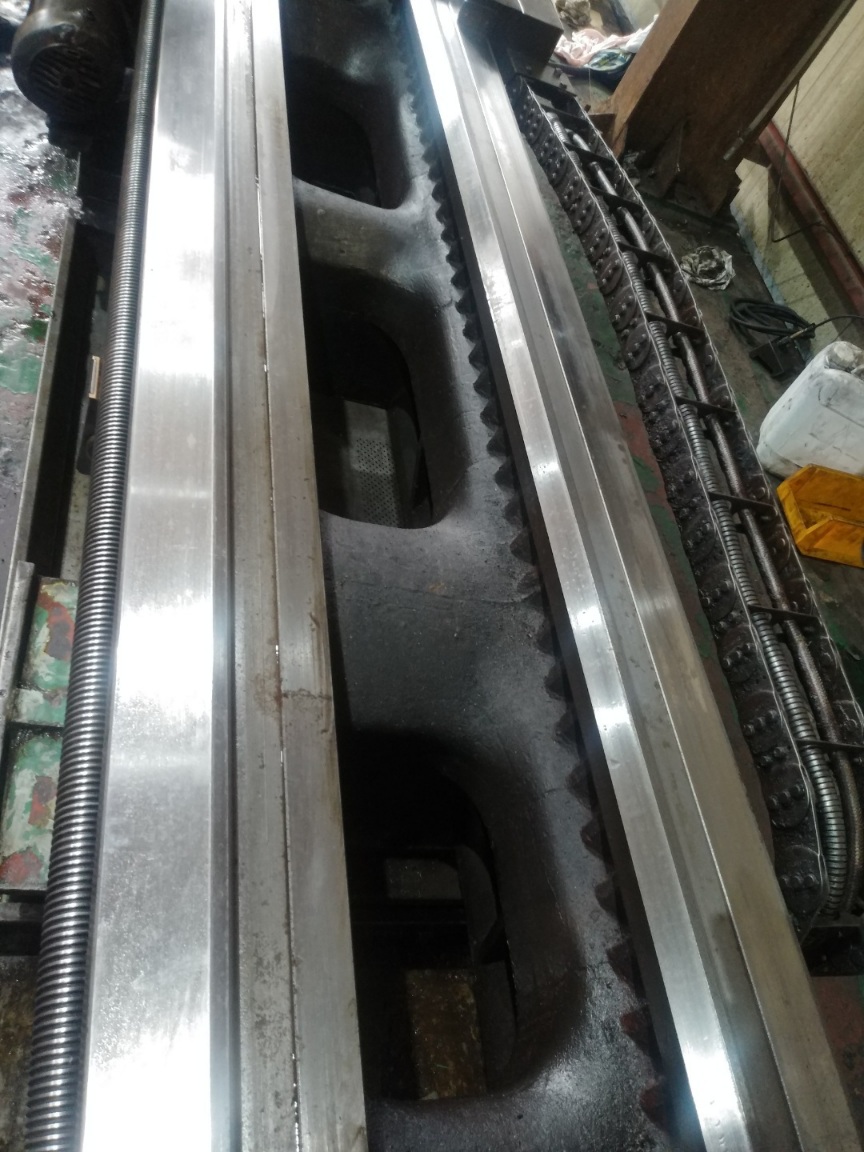

경사베드폭2000
디지탈
각이송축. 써버모터 장착 인버터이송방식
베드상태 좋음.소음양호함
사용중에 운영중단으로 수년강
현장내에 보관중
|
|
\50,000,000 |
            |
|
| |

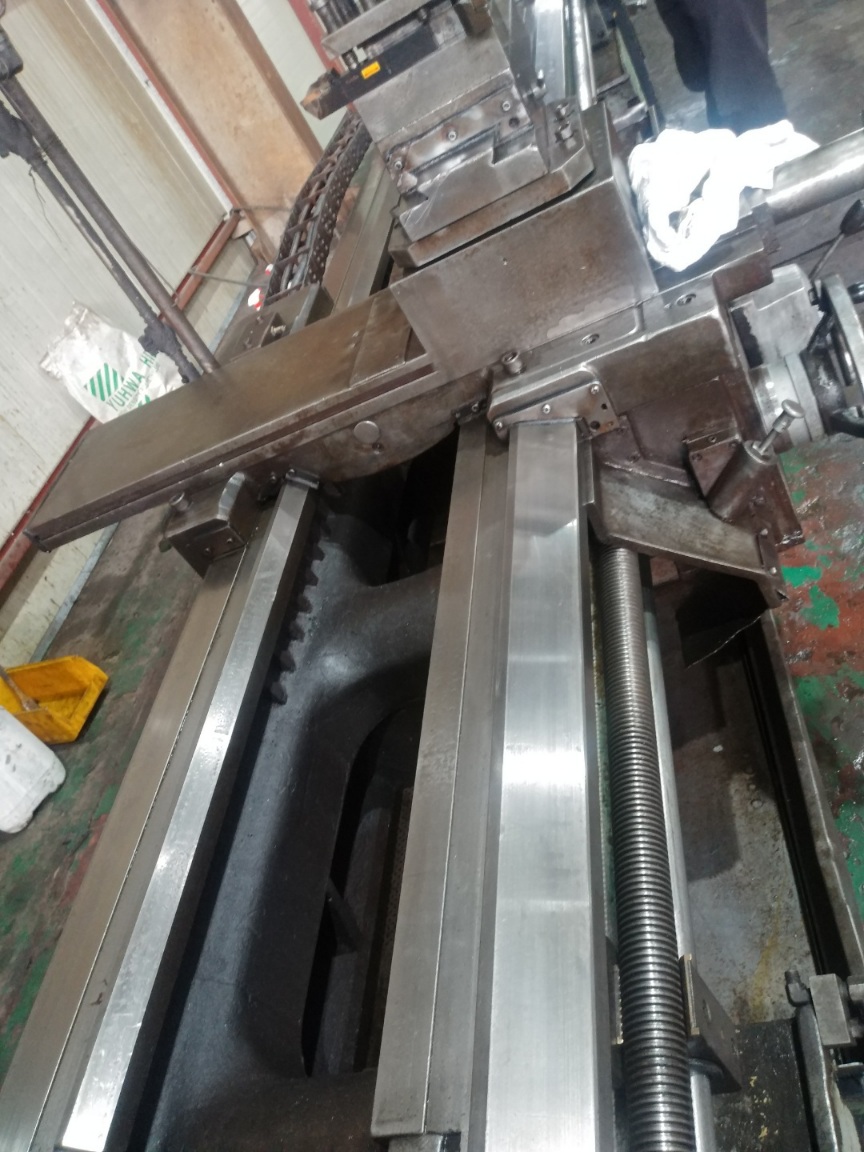

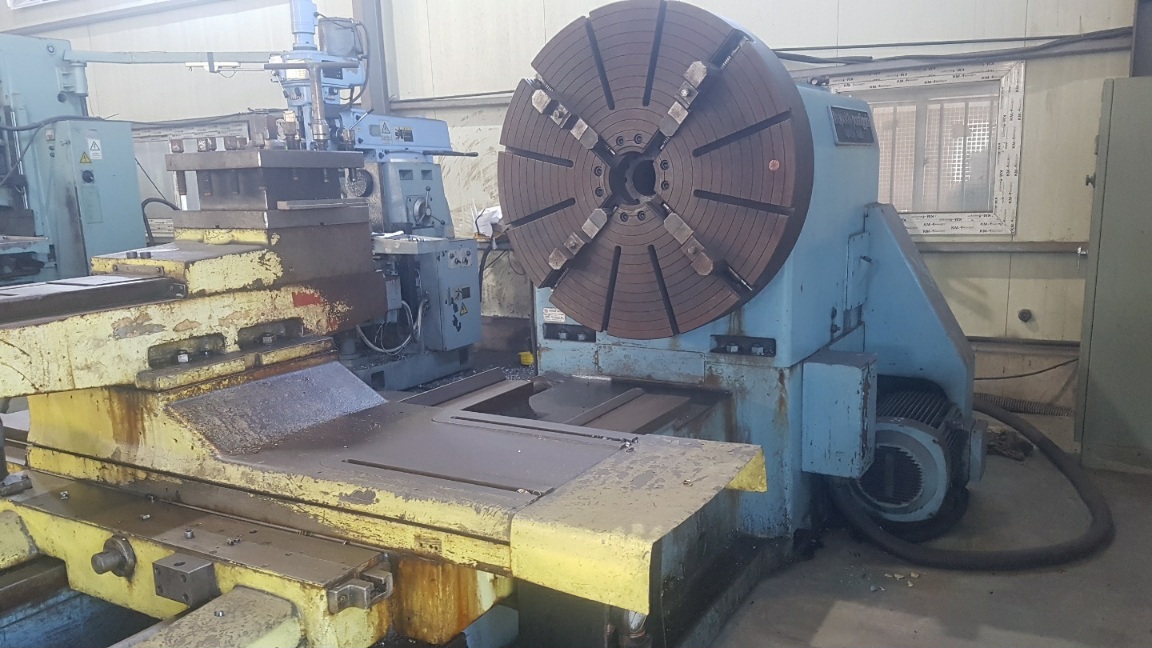

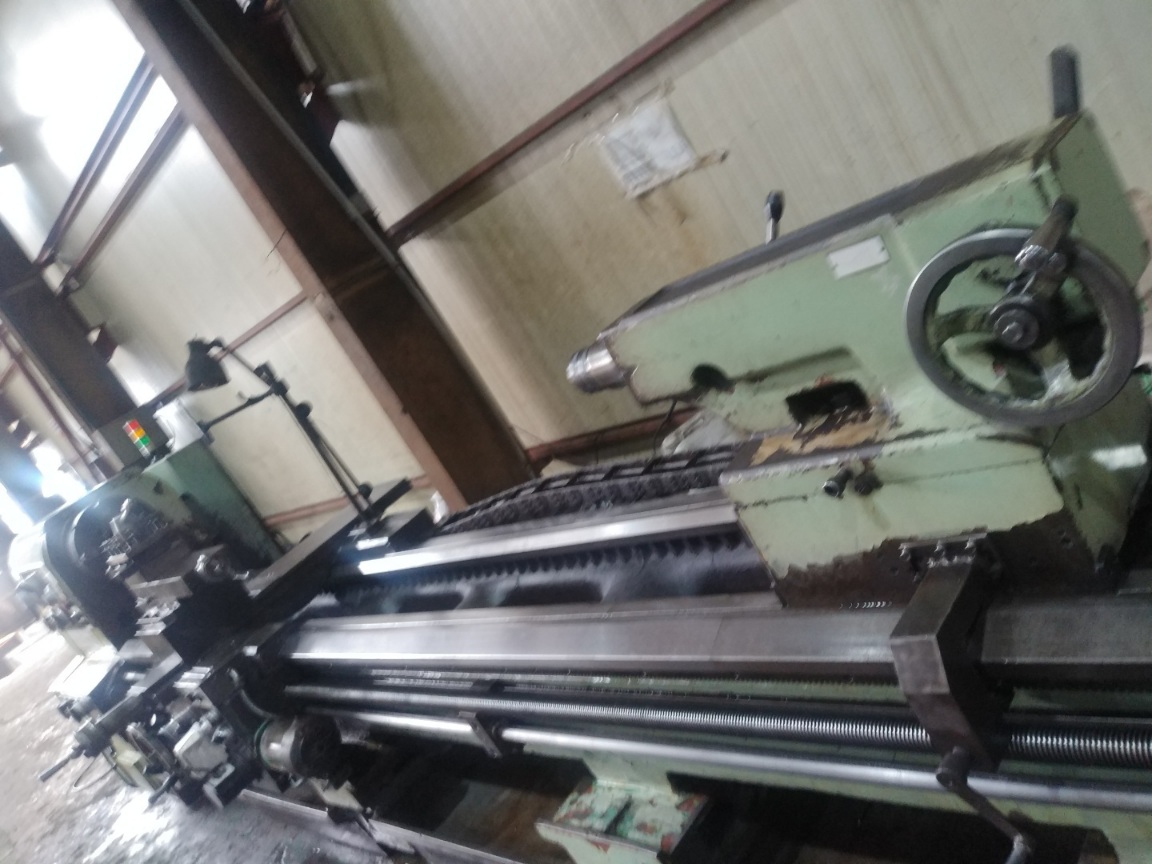

| 0101-532 |

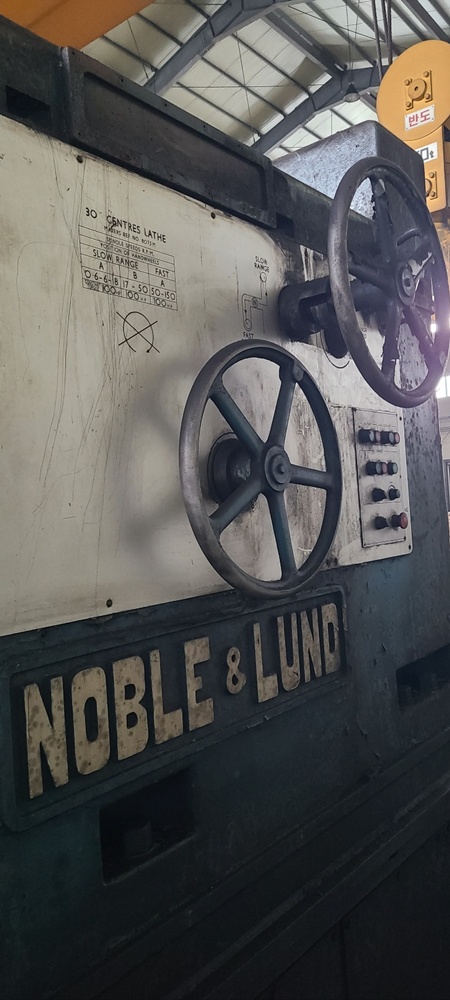

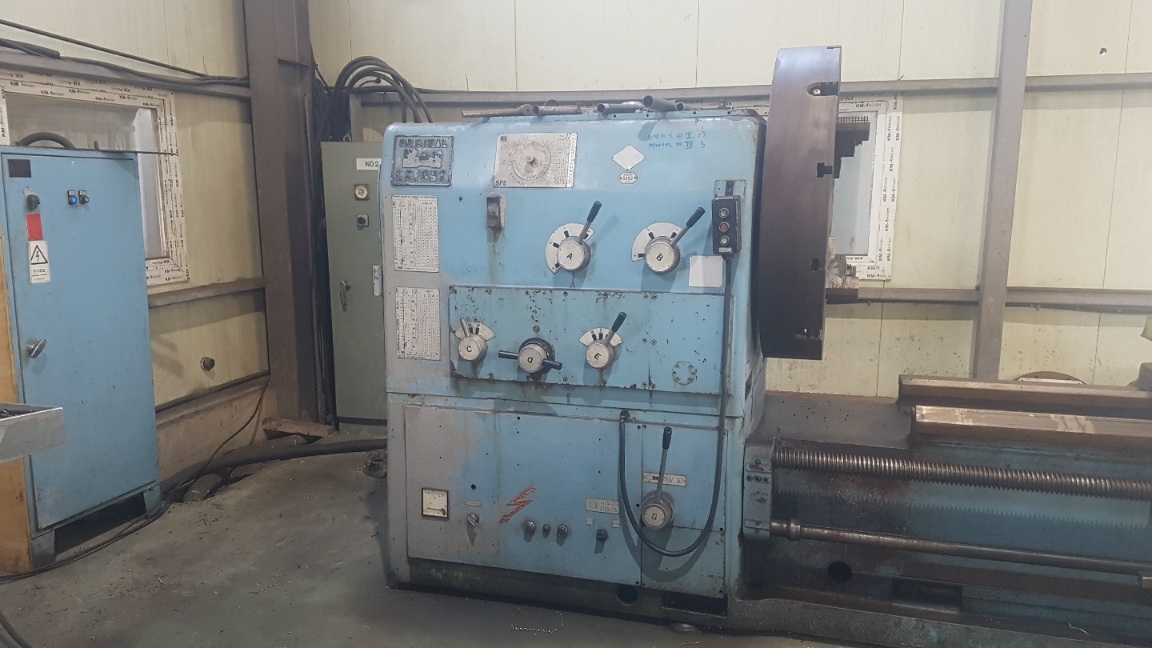

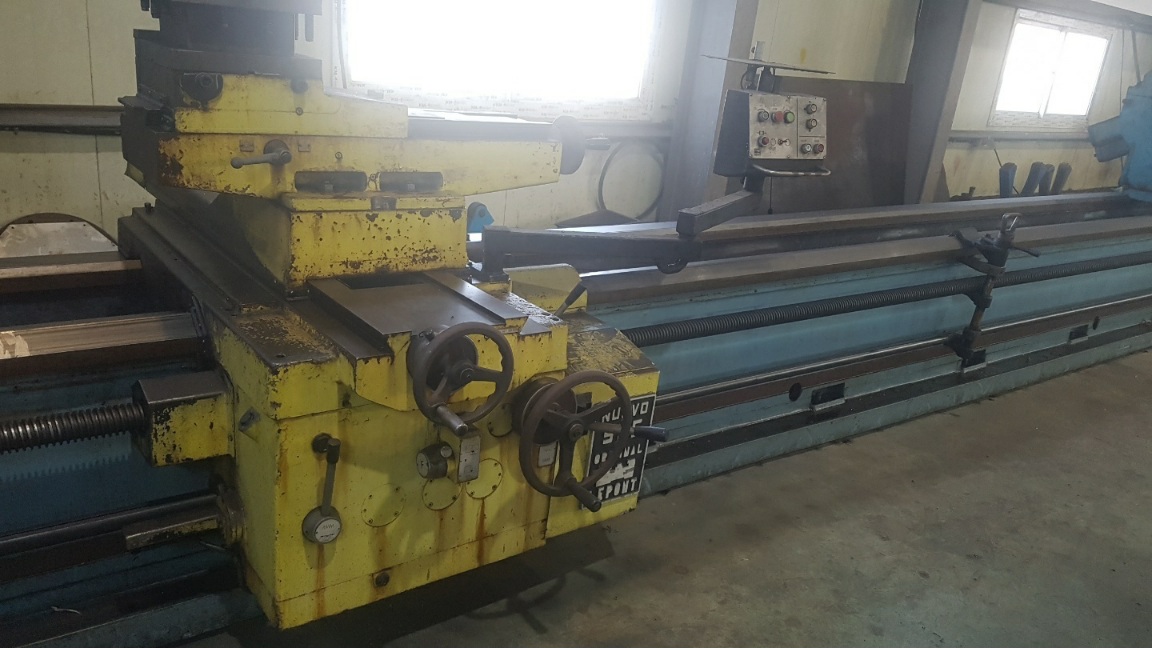

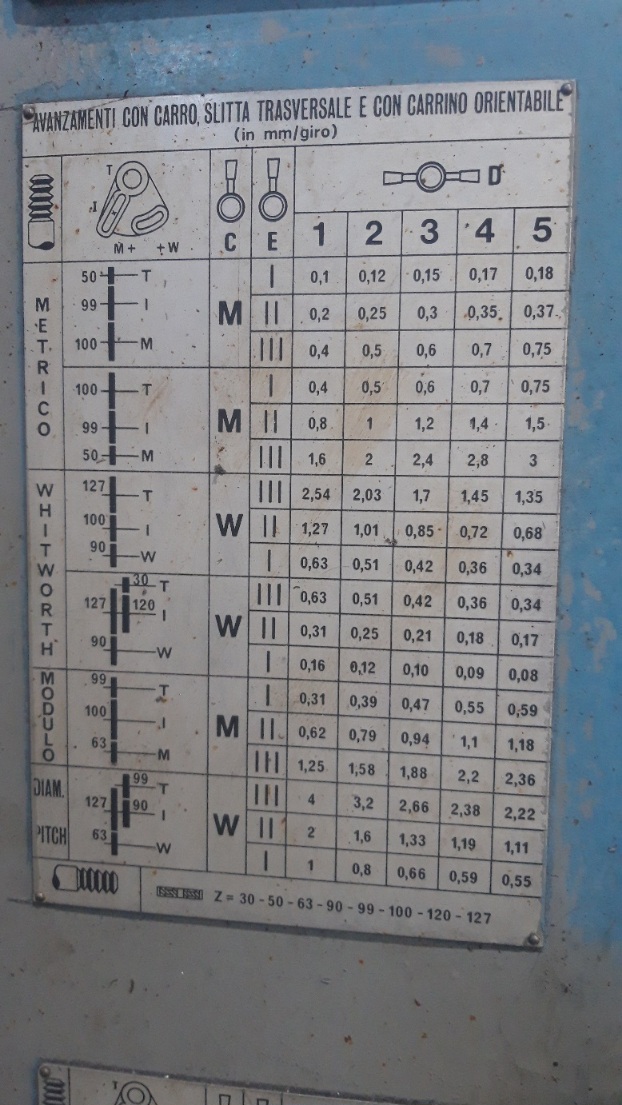

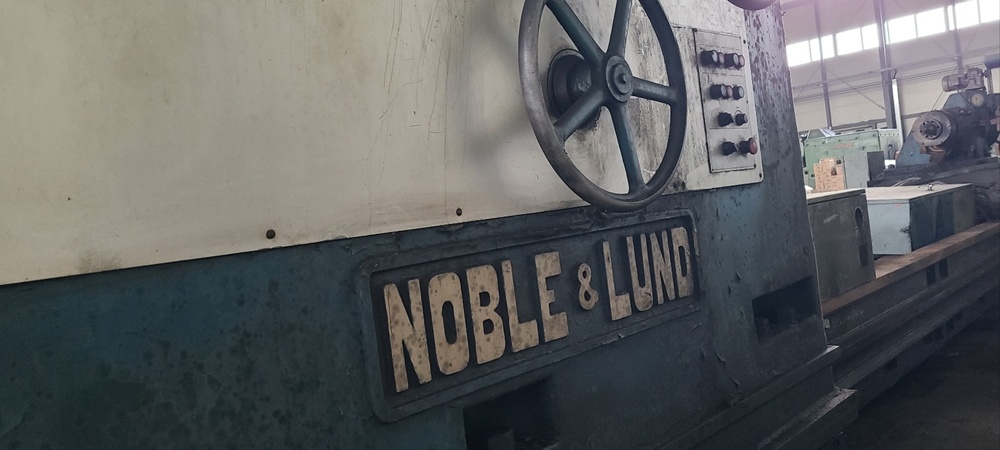

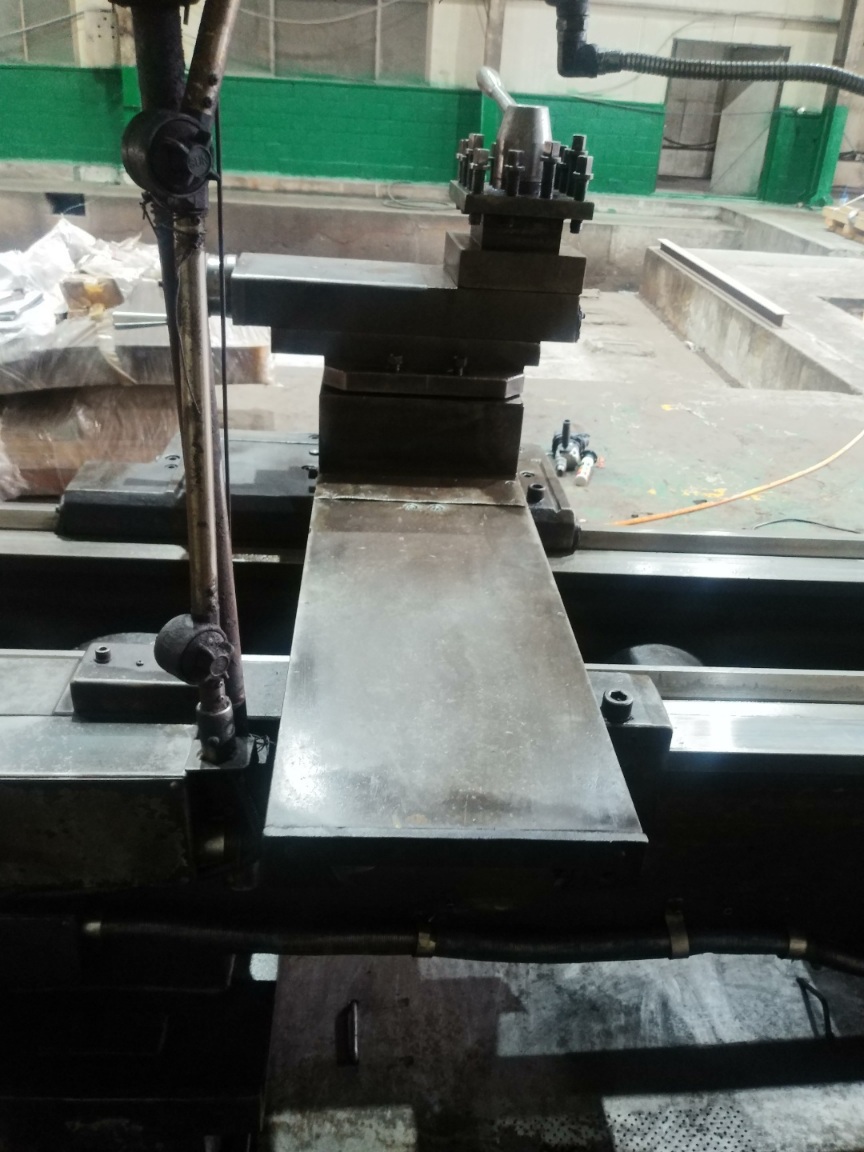

노블&런드(NOBLE&LUND)
|
1650x8000
오라지날베드스윙은1350이었음(블럭150mm높여 사용했었음..콘로드와 엔진축가공용으로)
스핀들 회전 메탈타입
척1500
평베드폭1530
새들스윙1500
관통경130.심압대 퀼200파이
디지탈
각축써보모터 장착

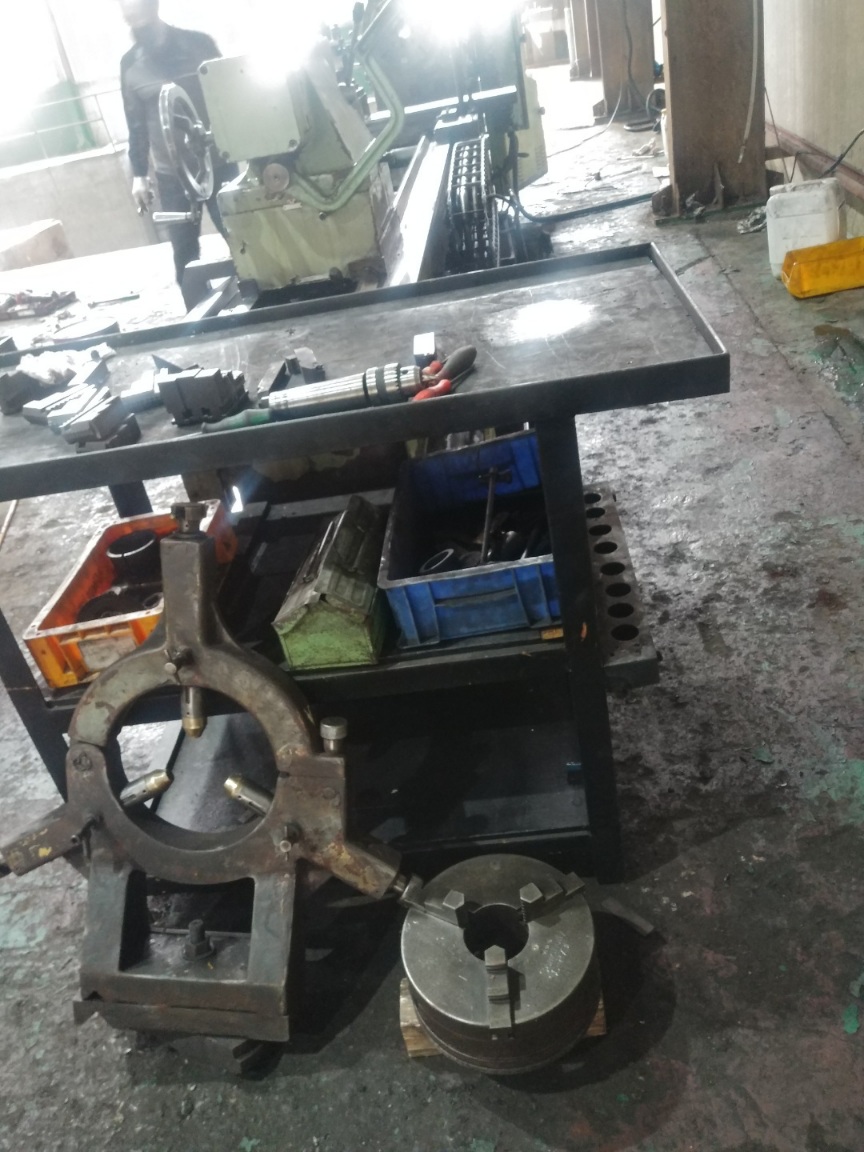

방진구
|
|
\40,000,000 |
             |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |

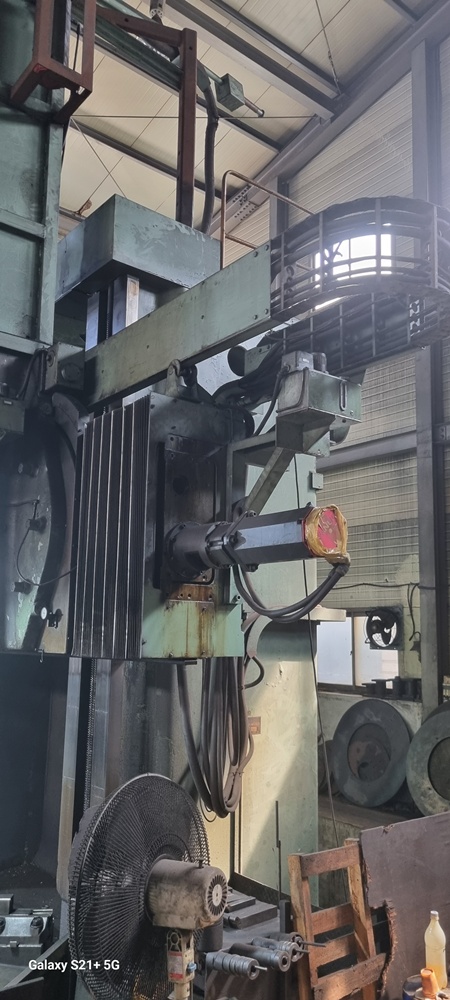

| 0110-654 |

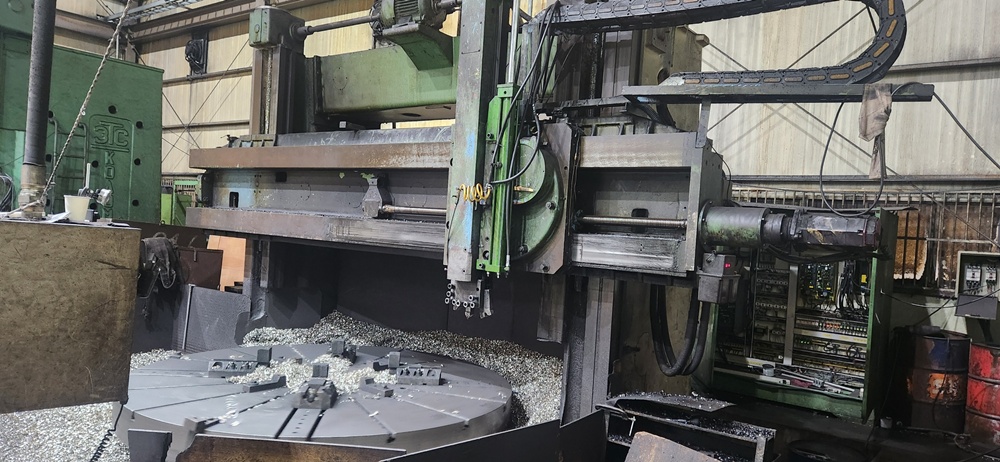

홈마(HOMMA)
|
(매각완료)HM25T(25x35)
척2500(베어링타입)
스윙 3500
최대가공경 3000
1.36~36rpm
램 상하이동 1060
크로스레일 상하이동량 1700
최대가공높이
테이블회전과 축이송 모두인버터무단변속 방식
디지탈없음
동영상
youtu.be/JwI6cb_RU0g
youtube.com/shorts/lNqkR-umU58
Vertical lathe, HOMMA HM-25T
Year 1991
Table 2,500mm
Swing 3,500mm
Max. work diameter 3,000mm
Work height
Cross rail vertical stroke 1,700mm
Ram vertical stroke 1,060mm
Max. work weight 15ton
Main Motor 50HP
|
1991년 |
\0 |
 |
|
| |
| |
| |
|
|
| |
